Модуль PET-7217-10 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 10/20-ch AI (RoHS)

Артикул: PET-7217-10 CR
Характеристики
Полное наименование:
—
Модуль PET-7217-10 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 10/20-ch AI (RoHS)
Срок гарантии
—
12 мес.
202 238 тенге/шт
Варианты цен
202 238 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

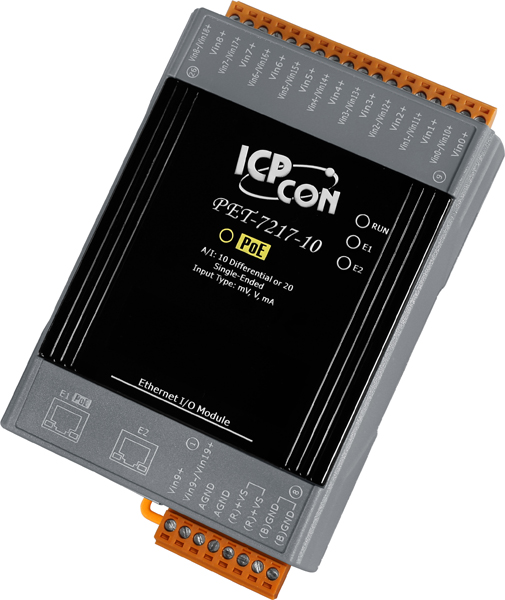

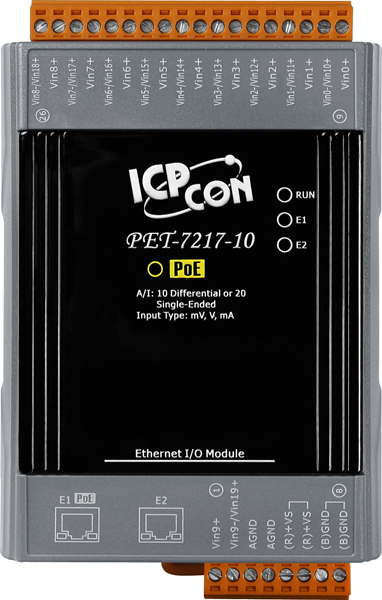

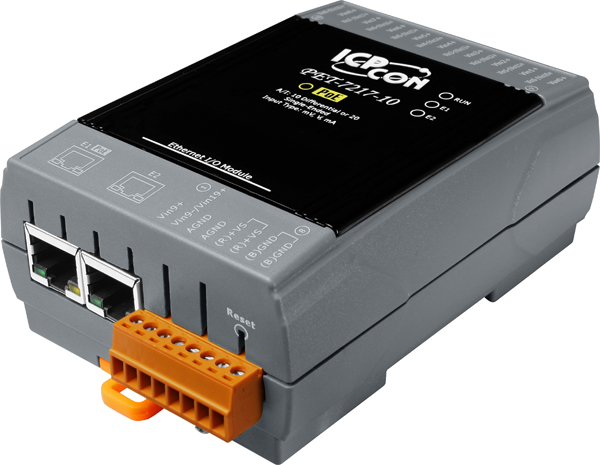

Модуль PET-7217-10 CR от компании ICP DAS представляет собой Ethernet-устройство с 10 или 20 каналами аналогового ввода, оснащённое встроенным 2-портовым Ethernet-коммутатором и поддерживающее питание по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации, требующие надёжного сбора и передачи аналоговых сигналов в реальном времени.

Ключевые технические особенности модуля включают:

  • Аналоговый ввод: 10 дифференциальных или 20 потенциальных каналов, программируемых в зависимости от требований приложения.
  • Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
  • Точность АЦП: в ускоренном режиме ±0,5% или лучше, в обычном режиме ±0,1%, что гарантирует достоверность данных.
  • Частота дискретизации: до 50 Гц в ускоренном режиме, позволяющая эффективно обрабатывать динамичные сигналы.
  • Диапазоны входных сигналов по току: ±20 мА, 4–20 мА, 0–20 мА, с необходимостью использования внешнего резистора 125 Ом для последнего диапазона.
  • Температурный дрейф нуля: ±20 мкВ/°C, обеспечивающий стабильность показаний при изменении температуры.
  • Температурный дрейф шкалы: ±25 ppm/°C, минимизируя погрешности, связанные с температурными колебаниями.
  • Входное сопротивление: 125 Ом для токовых сигналов и 2 МОм (дифференциальное) или 1 МОм (потенциальное) для напряженческих сигналов, обеспечивая совместимость с различными источниками сигналов.
  • Защита от перенапряжения: дифференциальное подключение до 240 Vrms и ассиметричное подключение более 150 Vrms, что повышает надёжность эксплуатации в промышленных условиях.
  • Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая устойчивость к внешним помехам.
  • Защита от быстрых переходных процессов (EFT): ±2 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, повышая надёжность работы в условиях электромагнитных помех.
  • Изоляция каналов внутренней логики: 2500 В постоянного тока, предотвращая влияние высоковольтных сигналов на внутренние компоненты устройства.
  • Сторожевой таймер: аппаратный (0,8 сек.) и программируемый для связи, обеспечивая дополнительную защиту от сбоев системы.
  • Питание: возможность питания через терминальную клемму (12–48 В постоянного тока) или по PoE (IEEE 802.3af, Class1), обеспечивая гибкость в выборе источника питания.
  • Рабочие условия: температура от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических зонах.
  • Монтаж: на DIN-рейку, настольный или настенный, обеспечивая удобство установки в различных промышленных помещениях.

Модуль PET-7217-10 CR предназначен для применения в системах автоматизации, где требуется сбор и передача аналоговых сигналов с высокой точностью и надёжностью. Он идеально подходит для использования в промышленных контроллерах, системах мониторинга и управления, а также в приложениях, связанных с обработкой сигналов с датчиков и исполнительных механизмов.

Преимущества модуля включают:

  • Интегрированный 2-портовый Ethernet-коммутатор: позволяет создавать цепочку устройств без необходимости использования дополнительных сетевых компонентов, упрощая архитектуру системы.
  • Поддержка PoE: снижает потребность в дополнительных источниках питания, упрощая установку и снижая затраты на инфраструктуру.
  • Гибкость в выборе диапазонов входных сигналов: возможность работы с различными уровнями сигналов по току и напряжению, что повышает совместимость с разнообразными датчиками и источниками сигналов.
  • Высокая степень защиты: защита от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает надёжную работу в сложных промышленных условиях.
  • Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать модуль в различных климатических зонах и промышленных средах.

Модуль PET-7217-10 CR совместим с различными промышленными контроллерами и системами, поддерживающими протоколы Modbus TCP и Modbus UDP. Его интеграция в существующие системы автоматизации позволяет расширить возможности сбора и обработки аналоговых сигналов, повышая эффективность и надёжность работы предприятия.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 120 x 76 x 38
Индикаторы ввода/вывода Нет
Потребление тока 3.8 Вт макс.
Температурный дрейф нуля ±20 мкВ/°C
Температурный дрейф шкалы ±25 ppm/°C
Частота дискретизации Ускоренный режим: 50 Гц (Общая)
Сторожевой таймер Есть, Модуль (0.8 сек.), Связь (выбирается программно)
Материал корпуса Пластик
Монтаж На DIN-рейку
Настольный/настенный
Системные индикаторы Есть
Индикаторы питания по PoE Есть
Защита от неверной полярности Есть
Питание через терминальную клемму Есть, 12 ~ 48 В пост.тока
Питание по PoE Есть, IEEE 802.3af, Class1
Температура хранения, °C -30 ~ +85
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Функции безопасности ID
Пароль
Фильтр по IP-адресу

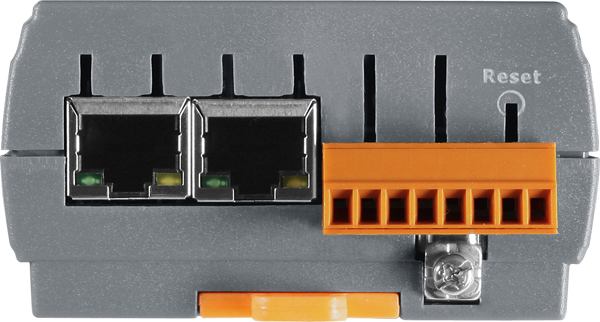

Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Протоколы Ethernet Modbus TCP
Modbus UDP
Порты PoE Есть
Изоляция каналов внутренней логики 2500 В пост.тока
Защита от перенапряжения ±2 кВ для линии питания
Дифференциальное подключение: 240 Vrms, Ассиметричное подключение: >150 Vrms
Защита EFT (IEC 61000-4-4) ±2 кВ для линии питания
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Напряжение изоляции, В Нет
Встроенный web-сервер Есть
Возможность парного соединения Есть
Web-интерфейс Есть
Тип каналов аналогового ввода 10 дифференциальных или 20 потенциальных, выбирается программно
Индивидуальная настройка каналов Есть
Обнаружение обрыва кабеля Есть
Подавление синфазных помех (Общий режим) 86 дБ
Изоляция виртуальных каналов Есть, 400 В пост.тока
Защита по току Есть, 50 мА при 110 В пост.
Общая защита от перенапряжения ±200 В пост.тока
Подавление синфазных помех (Номинальный режим) 100 дБ
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
4 ~ 20 мА
Требуется внешний резистор 125 Ом
Входное сопротивление По току: 125 Ом
По напряжению: 2 МОм (дифф.), 1 МОм (потенц.)
Точность АЦП Обычный режим: ±0.1%
Ускоренный режим: ±0.5% или лучше
Разрешение АЦП 16 бит
Диапазон входных сигналов по напряжению ±150 мВ
±5 В
±10 В
±500 мВ
±1 В
Количество каналов АЦП 10
20
Тип каналов Аналоговый ввод
Тип устройства Модуль аналогового ввода
