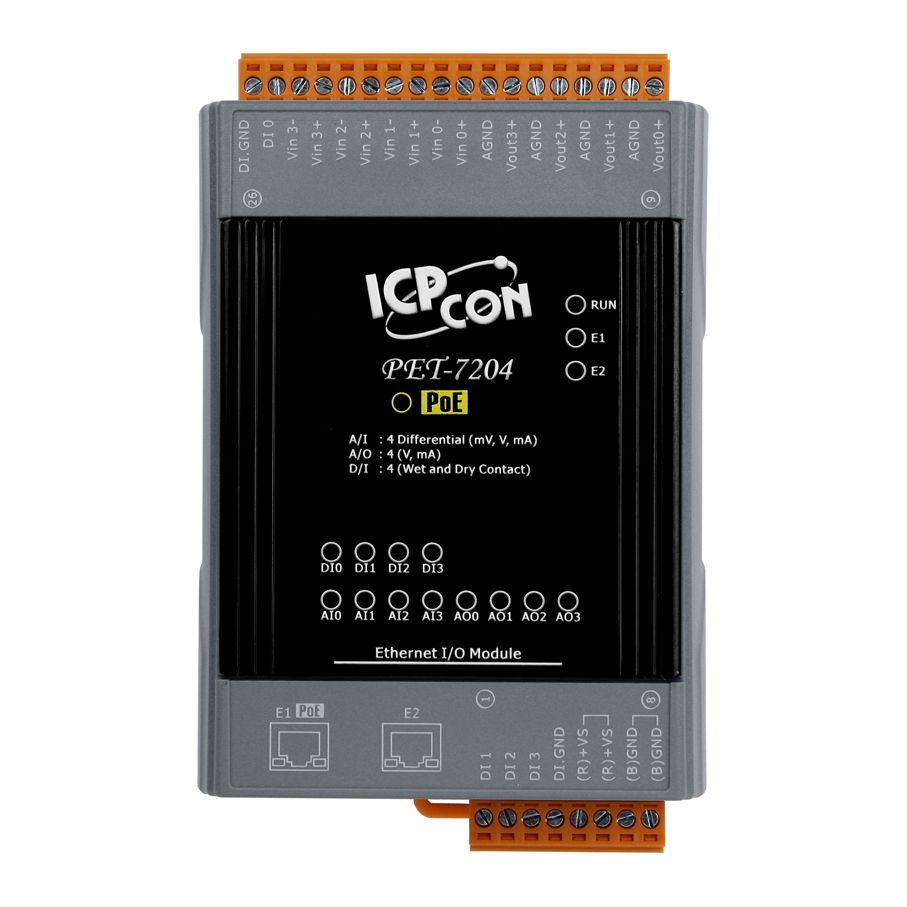

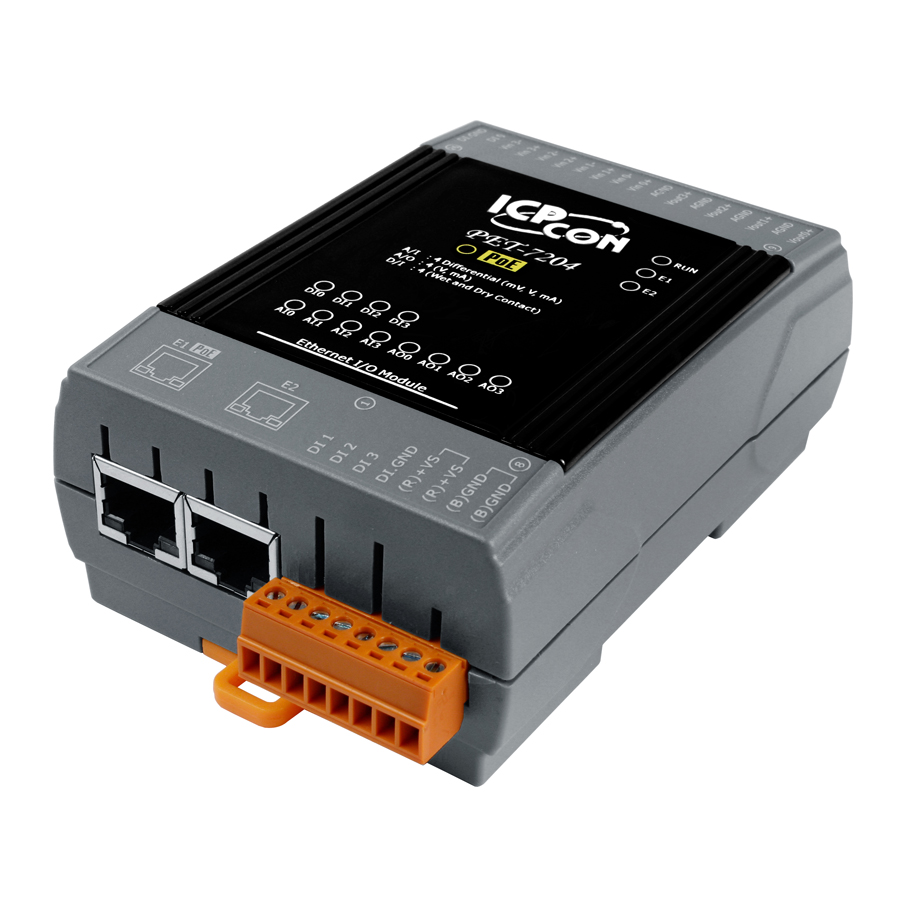

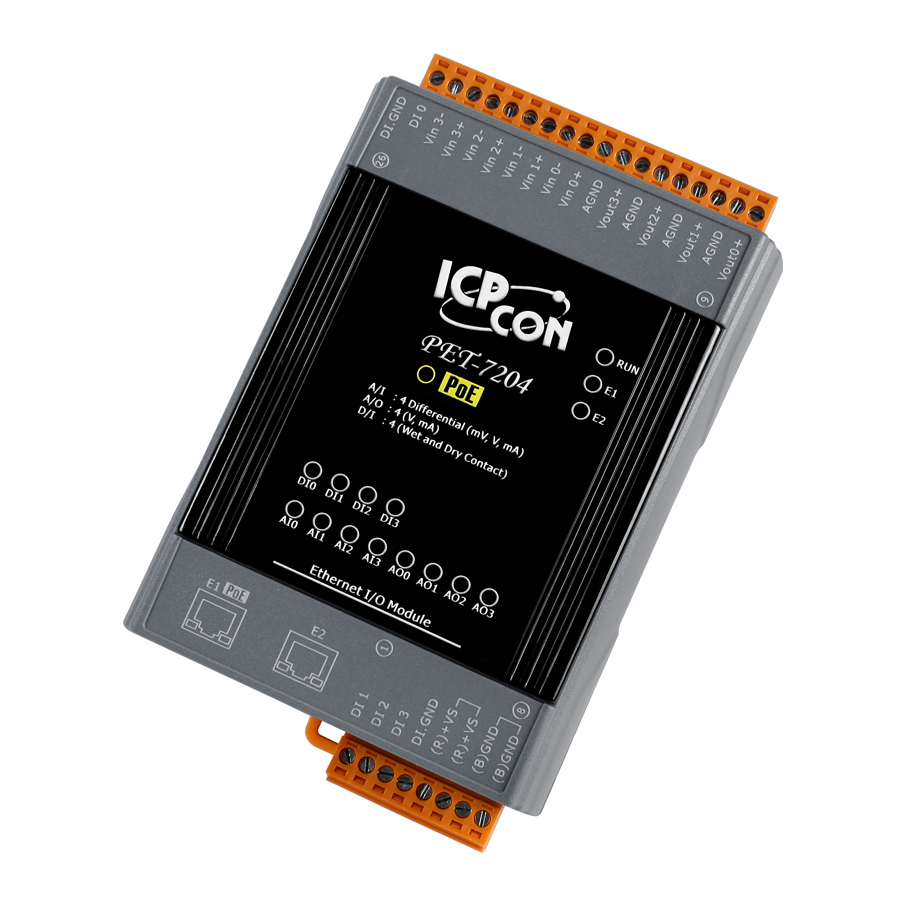

Модуль PET-7204 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AI, 4-channe

Модуль PET-7204 CR от компании ICP DAS представляет собой многофункциональное устройство, предназначенное для интеграции в системы автоматизации и сбора данных. Он оснащён четырьмя каналами аналогового ввода, четырьмя каналами аналогового вывода и четырьмя каналами дискретного ввода, а также встроенным двухпортовым Ethernet-коммутатором, что обеспечивает гибкость и расширяемость при проектировании промышленных приложений.

Ключевые технические особенности модуля PET-7204 CR включают:

• Аналоговый ввод: 4 дифференциальных канала с разрешением 16 бит и частотой дискретизации до 50 Гц. Поддерживаются различные диапазоны входных сигналов по напряжению (±1 В, ±10 В, ±5 В, ±500 мВ) и по току (0–20 мА, 4–20 мА, ±20 мА) с внешним резистором 125 Ом.
• Аналоговый вывод: 4 канала с разрешением 12 бит, поддерживающие выходные сигналы по напряжению (0–10 В, 0–5 В, ±10 В, ±5 В) и по току (0–20 мА, 4–20 мА), выбираемые с помощью джампера.
• Дискретный ввод: 4 канала, поддерживающие сухие и мокрые контакты, с защитой от перенапряжения до 70 В постоянного тока и входным сопротивлением 125 Ом для тока и 2 МОм для напряжения.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие протоколы Modbus TCP и Modbus UDP, а также возможность питания по PoE (IEEE 802.3af, Class1).
• Питание: Возможность питания через терминальную клемму (12–48 В постоянного тока) или по PoE, с максимальным потреблением 5,5 Вт.
• Условия эксплуатации: Рабочая температура от –25 до +75°C, температура хранения от –30 до +85°C, рабочая влажность от 10% до 90% без конденсации.
• Защита: Изоляция каналов внутренней логики 2500 В постоянного тока, защита от перенапряжения 240 В переменного тока, защита от неверной полярности и ESD (IEC 61000-4-2) ±4 кВ для каждого канала.

Модуль PET-7204 CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в приложениях, требующих сбора и обработки данных с различных типов сигналов. Его возможности по интеграции с другими устройствами и системами делают его подходящим для построения гибких и масштабируемых решений в сфере промышленной автоматизации.

Преимущества модуля PET-7204 CR включают:

• Гибкость конфигурации: Возможность выбора диапазонов входных и выходных сигналов, а также типов подключаемых контактов, что позволяет адаптировать устройство под конкретные требования приложения.
• Интеграция и расширяемость: Встроенный двухпортовый Ethernet-коммутатор и поддержка PoE упрощают подключение и расширение системы без необходимости дополнительных источников питания и сетевых устройств.
• Надёжность и защита: Высокий уровень защиты от перенапряжений, неверной полярности и электростатических разрядов обеспечивает стабильную работу устройства в сложных промышленных условиях.
• Удобство монтажа: Компактные габариты (120 x 76 x 38 мм) и возможность монтажа на DIN-рейку, а также настольный и настенный монтаж обеспечивают гибкость при установке устройства в различных условиях.

Модуль PET-7204 CR от ICP DAS является надёжным и универсальным решением для интеграции в системы автоматизации, требующие обработки различных типов сигналов и обеспечения гибкости в конфигурации и расширении системы.
