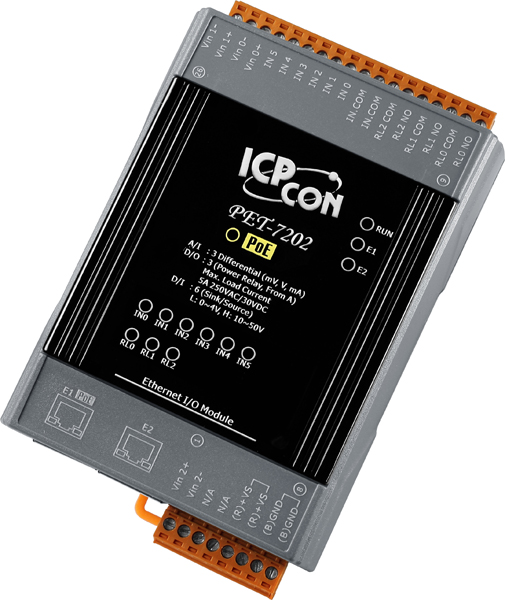

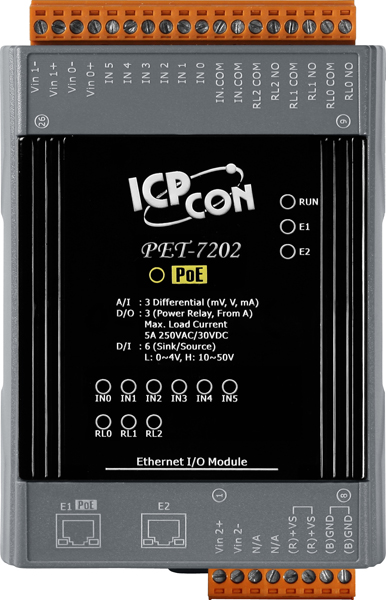

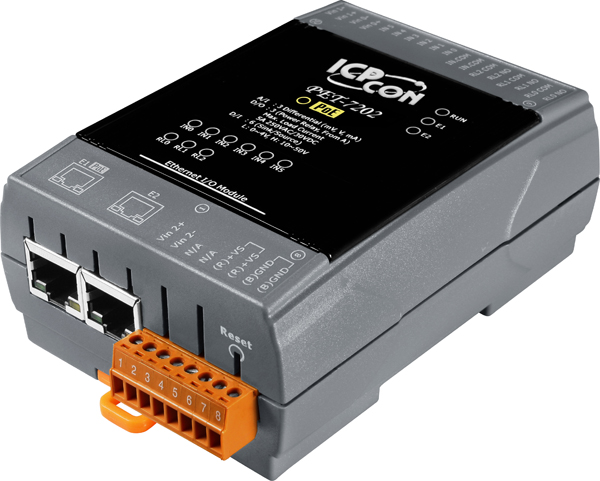

Модуль PET-7202 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 3-ch AI, 6-ch DI, 3-ch

Модуль PET-7202 от ICP DAS представляет собой многофункциональное устройство ввода-вывода, оснащённое 3 каналами аналогового ввода, 6 каналами дискретного ввода и 3 каналами релейного вывода. Встроенный 2-портовый Ethernet-коммутатор позволяет организовать топологию «каскад» для расширения сети. Модуль поддерживает питание по технологии Power over Ethernet (PoE), что упрощает установку и снижает потребность в дополнительных источниках питания.

Ключевые технические особенности PET-7202 включают:

• Аналоговый ввод: 3 дифференциальных канала с разрешением 16 бит и частотой дискретизации 10 Гц в обычном режиме и 50 Гц в ускоренном. Поддерживаются различные диапазоны входных сигналов, включая ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА, 0–20 мА и 4–20 мА. Входное сопротивление по напряжению составляет 2 МОм, по току — 125 Ом. Каждый канал защищён от перенапряжений до 240 В переменного тока.
• Дискретный ввод: 6 каналов с типом подключения «сухой контакт» (Sink/Source). Напряжение в открытом состоянии варьируется от 10 до 50 В постоянного тока, в закрытом — до 4 В постоянного тока. Входное сопротивление — 10 кОм при мощности 0,5 Вт. Защита от перенапряжений достигает 70 В постоянного тока.
• Релейный вывод: 3 канала с силовыми реле типа Form A (SPST N.O.), обеспечивающие нагрузочную способность до 5 А при 25°C. Время переключения реле составляет 6 мс, время восстановления — 3 мс. Механическая износостойкость реле — 20 миллионов переключений при нулевой нагрузке (300 переключений в минуту). Внутрикомпонентная изоляция достигает 3750 В постоянного тока.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-T(X) с поддержкой протоколов Modbus TCP и Modbus UDP. Встроенный 2-портовый Ethernet-коммутатор позволяет организовать каскадное подключение устройств, упрощая расширение сети.
• Питание: Возможность питания через PoE (Power over Ethernet) или через терминальную клемму с диапазоном входного напряжения от 12 до 48 В постоянного тока. Максимальное потребление мощности — 4,1 Вт.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C, что делает модуль подходящим для использования в различных промышленных условиях. Рабочая влажность — от 10% до 90% без образования конденсата.
• Защита: Модуль оснащён защитой от неверной полярности, а также защитой от перенапряжений и электростатических разрядов (ESD) согласно стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5.

PET-7202 предназначён для применения в системах автоматизации, где требуется интеграция различных типов сигналов и надёжная передача данных по Ethernet. Он идеально подходит для мониторинга и управления промышленными процессами, сбора данных с датчиков и исполнительных механизмов, а также для реализации систем удалённого управления и контроля. Благодаря встроенному Ethernet-коммутатору и поддержке PoE, модуль обеспечивает гибкость в проектировании и установке сетевых решений, снижая затраты на дополнительное оборудование и упрощая процесс монтажа.

Среди преимуществ PET-7202 можно отметить:

• Компактные габариты (120 x 76 x 38 мм) и возможность монтажа на DIN-рейку или настенно/настольно, что облегчает интеграцию в существующие системы.
• Поддержку различных диапазонов входных сигналов, что повышает универсальность устройства при работе с различными типами датчиков и исполнительных механизмов.
• Высокую степень защиты от внешних воздействий, включая перенапряжения и электростатические разряды, что обеспечивает надёжную работу в промышленных условиях.
• Возможность питания через PoE, что упрощает установку и снижает потребность в дополнительных источниках питания.

PET-7202 совместим с различными промышленными системами и может быть интегрирован в существующие решения для автоматизации, обеспечивая эффективный сбор и обработку данных, а также управление процессами в реальном времени.
