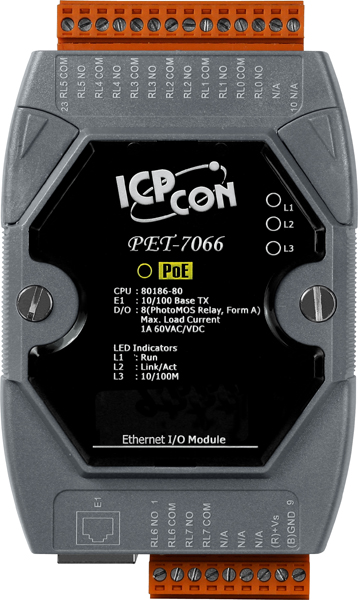

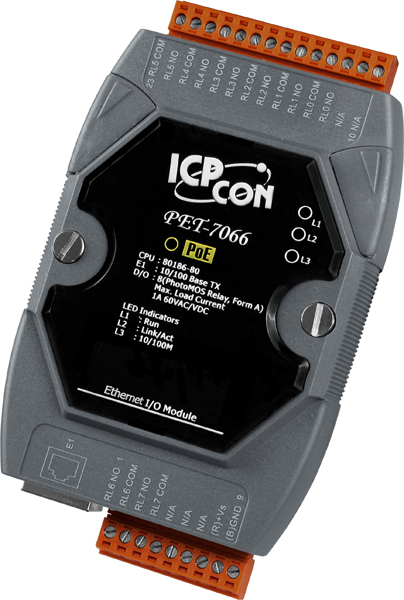

Модуль PET-7066 CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода, оснащённое восемью каналами релейного вывода типа PhotoMOS и предназначенное для интеграции в системы автоматизации с использованием Ethernet-сети. Модуль обеспечивает эффективное управление и мониторинг различных процессов в промышленной среде.
**Ключевые технические особенности:**
- Релейный вывод: 8 каналов реле PhotoMOS Form A, обеспечивающих быструю коммутацию с временем переключения 5 мс и временем восстановления 0,3 мс. Нагрузочная способность реле составляет 1 А при 60 В постоянного тока при температуре от -25 до +40°C, 0,8 А при 60 В при температуре от +40 до +60°C и 0,7 А при 60 В при температуре от +60 до +75°C.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через терминальную клемму с диапазоном входного напряжения от 12 до 48 В постоянного тока. Потребляемая мощность не превышает 2,8 Вт.
- Сетевые интерфейсы: Один порт Ethernet 10/100 Base-T(X) с разъёмом RJ45, поддерживающий протоколы Modbus TCP и Modbus UDP для эффективной передачи данных.
- Функции безопасности: Поддержка идентификации по ID, пароля и фильтрации по IP-адресу для обеспечения защищённого доступа к устройству.
- Защита: Изоляция каналов внутренней логики от внешних воздействий с напряжением до 3000 В постоянного тока. Защита от перенапряжений: ±2 кВ для линии питания (IEC 61000-4-4), ±4 кВ для каждого канала и ±8 кВ для случайной точки (IEC 61000-4-2).
- Условия эксплуатации: Рабочая температура от -25 до +75°C, рабочая влажность от 10 до 90% без образования конденсата, температура хранения от -30 до +85°C.
- Монтаж: Возможность монтажа на DIN-рейку, а также настольный и настенный монтаж, что обеспечивает гибкость в установке устройства в различных условиях.
**Области применения и целевая аудитория:**
Модуль PET-7066 CR предназначен для использования в системах автоматизации, где требуется надёжное управление и мониторинг с помощью релейных выходов. Он идеально подходит для интеграции в промышленные контроллеры, системы управления зданием, а также в решения для удалённого управления и мониторинга. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием автоматизированных систем, а также компании, стремящиеся повысить эффективность и надёжность своих процессов.
**Преимущества и совместимость:**
- Гибкость питания: Возможность выбора источника питания (PoE или терминальная клемма) позволяет адаптировать устройство под различные условия эксплуатации.
- Высокая скорость переключения: Быстрое время переключения реле (5 мс) и короткое время восстановления (0,3 мс) обеспечивают оперативную реакцию системы на изменения.
- Широкий диапазон рабочих температур: Способность функционировать при температуре от -25 до +75°C делает модуль подходящим для использования в различных климатических условиях.
- Совместимость с промышленными протоколами: Поддержка Modbus TCP и Modbus UDP обеспечивает лёгкую интеграцию с существующими системами автоматизации.
- Надёжная защита: Высокий уровень защиты от перенапряжений и изоляция каналов внутренней логики гарантируют стабильную работу устройства в сложных электрических средах.
Модуль PET-7066 CR от ICP DAS представляет собой надёжное и гибкое решение для промышленной автоматизации, обеспечивая эффективное управление и мониторинг процессов с использованием современных технологий и протоколов связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 2.8 Вт макс. |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Тип каналов релейного вывода | Реле PhotoMOS, Form A |
| Время переключения реле | 5 мс |
| Рабочее напряжение | 60 В пост./перем. |
| Количество каналов релейного вывода | 8 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 0.3 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 1 А при 60 В (-25 ~ +40°C), 0.8 А при 60 В (+40 ~ +60°C), 0.7 А при 60 В (+60 ~ +75°C) |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов | Релейный вывод |
| Тип устройства | Модуль дискретного вывода |
