Модуль PET-7052 CR 8-channel Isolated Source Type Open Collector Output and 6-channel Isolated Digit

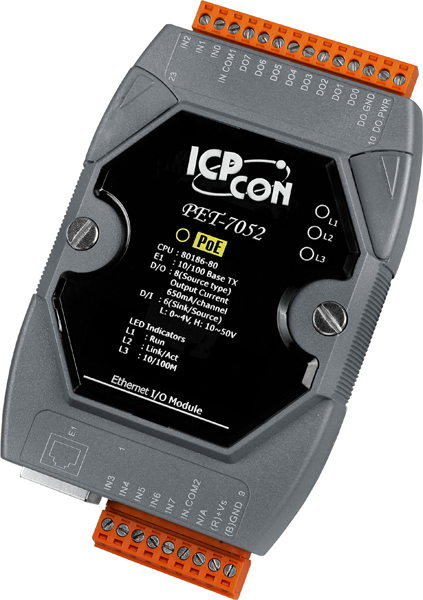

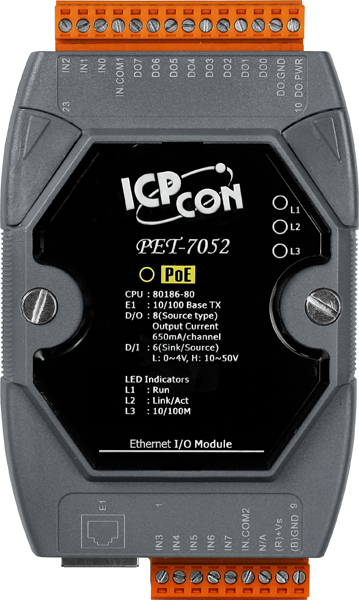

Модуль ICP DAS PET-7052 CR представляет собой Ethernet-устройство с 8 каналами изолированного дискретного вывода типа Source ("открытый коллектор") и 8 каналами изолированного дискретного ввода. Он обеспечивает надежную и эффективную интеграцию в системы автоматизации, требующие изоляции сигналов ввода и вывода для защиты от помех и перенапряжений.

Ключевые технические особенности модуля PET-7052 CR включают:

• Дискретный ввод: 8 каналов с типом "мокрый контакт", поддерживающие уровни логического "0" от 0 до 4 В и логического "1" от 10 до 50 В. Каждый канал оснащен 32-битным счетчиком с частотой до 500 Гц, что позволяет точно отслеживать события в реальном времени.
• Дискретный вывод: 8 каналов с открытым коллектором (Source), обеспечивающие выходное напряжение от 10 до 40 В и максимальный ток до 650 мА. Это позволяет управлять различными исполнительными механизмами, такими как реле или соленоиды.
• Питание: Возможность питания через PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, а также через терминальные клеммы с диапазоном входного напряжения от 12 до 48 В постоянного тока, обеспечивая гибкость в выборе источника питания.
• Защита: Изоляция каналов внутренней логики на уровне 2500 В постоянного тока, защита от перенапряжений до ±0,5 кВ для линии питания, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых переходных процессов (EFT) до ±4 кВ для линии питания, что гарантирует надежную работу в промышленных условиях.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и относительная влажность от 10% до 90% без конденсации, что делает модуль подходящим для использования в различных климатических условиях.
• Монтаж: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку, а также настольный или настенный монтаж, обеспечивают гибкость в установке устройства в ограниченных пространствах.
• Сетевые интерфейсы: Один порт Ethernet 10/100 Base-T(X) с разъемом RJ45, поддерживающий промышленные протоколы Modbus TCP и Modbus UDP, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
• Безопасность: Функции безопасности, включая идентификацию (ID), пароль и фильтрацию по IP-адресу, обеспечивают защиту от несанкционированного доступа и повышают уровень безопасности системы.
• Сторожевой таймер: Аппаратный сторожевой таймер с временем срабатывания 0,8 секунды и программируемый таймер связи, что повышает надежность работы устройства в критических приложениях.
• Встроенный веб-сервер: Наличие встроенного веб-сервера позволяет удаленно настраивать и мониторить устройство через стандартный веб-браузер, упрощая процесс обслуживания и настройки системы.

Модуль PET-7052 CR идеально подходит для применения в системах автоматизации, где требуется изолированный ввод и вывод сигналов, таких как системы управления производственными процессами, системы мониторинга и управления оборудованием, а также в приложениях, где необходимо обеспечить защиту от электромагнитных помех и перенапряжений. Его гибкость в питании, защита от внешних воздействий и совместимость с промышленными протоколами делают его надежным выбором для интеграции в различные промышленные системы.

Основные характеристики:
