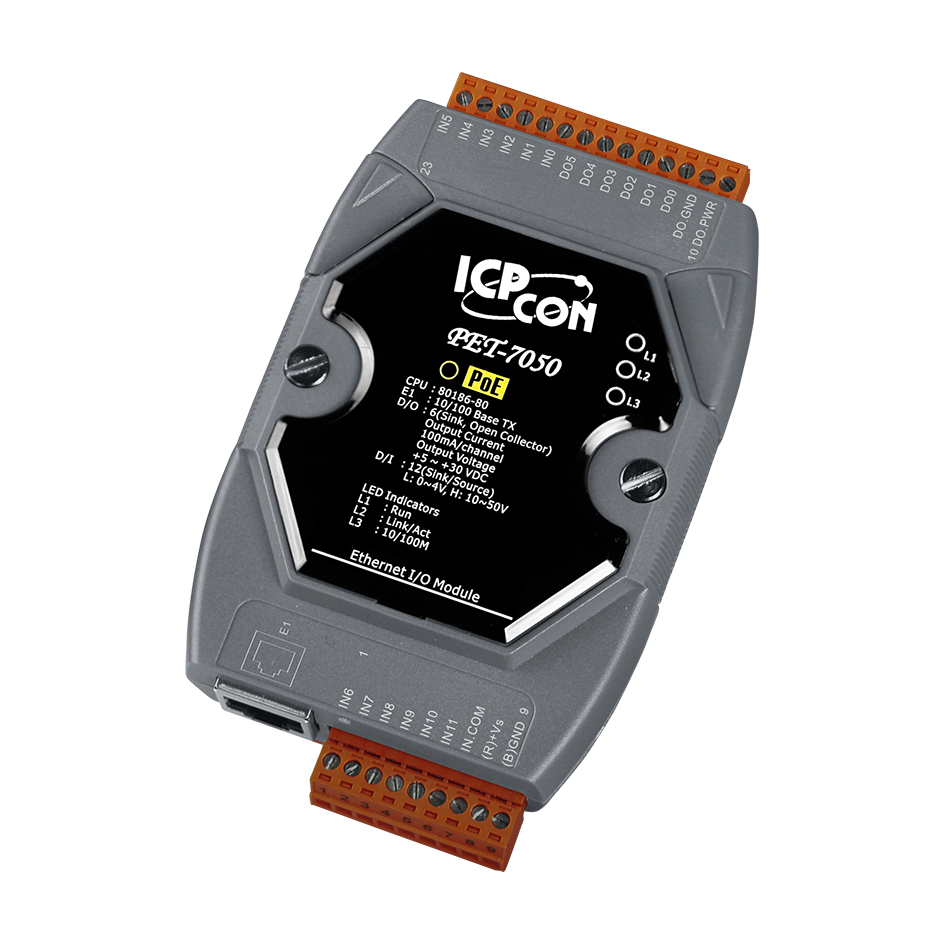

Модуль PET-7050 CR 12-channel DI and 6-channel DO with 32-bit Counters PoE Module (RoHS)

Модуль ICP DAS PET-7050 CR представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 12 каналами цифрового ввода и 6 каналами цифрового вывода, поддерживающими технологию Power over Ethernet (PoE), что упрощает процесс установки и эксплуатации.

**Ключевые технические особенности:**

• Цифровые входы: 12 каналов с возможностью использования в качестве 32-битных счётчиков. Каждый канал поддерживает влажные контакты с входным сопротивлением 10 кОм. Напряжение в открытом состоянии варьируется от +10 до +50 В постоянного тока, в закрытом — до +4 В постоянного тока. Защита от перенапряжения достигает +70 В постоянного тока.
• Цифровые выходы: 6 каналов с изолированным открытым коллектором (тип Sink). Максимальный ток нагрузки на канал составляет 100 мА при напряжении от +5 до +30 В постоянного тока. Защита от перенапряжения — до +60 В постоянного тока, защита от перегрузки — 1,3 А.
• Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через терминальную клемму с диапазоном входного напряжения от 12 до 48 В постоянного тока. Максимальное потребление энергии — 2,4 Вт.
• Сетевые интерфейсы: Один порт Ethernet 10/100 Base-T(X) (разъём RJ45), поддерживающий протоколы Modbus TCP и Modbus UDP. Встроенный веб-сервер и веб-интерфейс HMI обеспечивают удобное управление и мониторинг устройства через стандартный веб-браузер.
• Защита и изоляция: Изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала, ±8 кВ для случайной точки. Защита от быстрых переходных процессов (EFT) по IEC 61000-4-4: ±4 кВ для линии питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +85°C. Рабочая влажность — от 10% до 90% без конденсации.

**Области применения и целевая аудитория:**

Модуль PET-7050 CR предназначен для использования в промышленных системах автоматизации, где требуется надёжный и эффективный сбор и управление цифровыми сигналами. Он идеально подходит для интеграции в системы мониторинга и управления, где необходимо подключение различных датчиков и исполнительных механизмов. Благодаря поддержке PoE и компактным размерам, устройство удобно для установки в ограниченных пространствах и упрощает процесс монтажа, снижая количество проводки и повышая надёжность системы.

**Преимущества и совместимость:**

• Удобство установки: Поддержка PoE позволяет передавать как данные, так и питание по одному Ethernet-кабелю, что упрощает процесс монтажа и снижает затраты на проводку.
• Гибкость подключения: Возможность использования как входных, так и выходных каналов в режиме Sink/Source (NPN/PNP) обеспечивает совместимость с различными типами датчиков и исполнительных механизмов.
• Надёжность: Высокий уровень защиты от перенапряжений и электростатических разрядов гарантирует стабильную работу устройства в сложных промышленных условиях.
• Интеграция: Поддержка протоколов Modbus TCP и Modbus UDP обеспечивает лёгкую интеграцию с различными SCADA-системами и другими устройствами, использующими эти стандарты.

Модуль ICP DAS PET-7050 CR является надёжным и эффективным решением для задач цифрового ввода-вывода в промышленных системах, обеспечивая гибкость, надёжность и простоту интеграции в существующие инфраструктуры.
