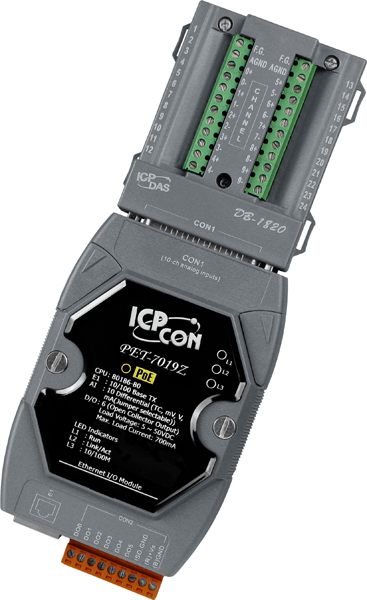

Модуль PET-7019Z/S CR от компании ICP DAS представляет собой Ethernet-устройство с 10 дифференциальными входами для термопар и 6 дискретными выходами. В комплект поставки входит дочерняя плата DB-1820, обеспечивающая дополнительные возможности расширения. Модуль поддерживает питание по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, Class 1, а также может питаться через терминальную клемму от источника постоянного тока с напряжением от 12 до 48 В.
Ключевые технические особенности модуля включают:
- Диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Частота дискретизации: 10 Гц на канал, обеспечивая достаточную скорость обработки сигналов для большинства промышленных приложений.
- Температурный дрейф нуля: ±0,5 мкВ/°C, что гарантирует высокую точность измерений при изменении температуры окружающей среды.
- Температурный дрейф шкалы: ±25 ppm/°C, минимизируя погрешности, связанные с температурными колебаниями.
- Защита от неверной полярности: предотвращает повреждение устройства при подключении питания с ошибочной полярностью.
- Сторожевой таймер: аппаратный таймер модуля с интервалом 0,8 секунды и программируемый таймер связи, повышающие надежность системы.
- Изоляция каналов внутренней логики: 2500 В постоянного тока, обеспечивая защиту от электрических помех и повышая долговечность устройства.
- Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2.
- Защита от импульсных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4.
Модуль PET-7019Z/S CR предназначен для применения в системах автоматизации, где требуется точный мониторинг температуры с использованием термопар. Он идеально подходит для таких отраслей, как нефтехимическая, энергетическая, металлургическая и пищевая промышленность, а также для систем климат-контроля и мониторинга окружающей среды. Возможность интеграции с промышленными протоколами Modbus TCP и Modbus UDP обеспечивает совместимость с широким спектром контроллеров и SCADA-систем.
Среди преимуществ модуля можно отметить:
- Гибкость питания: возможность использования PoE или внешнего источника питания, упрощая установку и снижая затраты на проводку.
- Высокая точность измерений: минимальные температурные дрейфы и защита от электромагнитных помех обеспечивают надежные данные в любых условиях.
- Простота монтажа: компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку или настенно/настольно облегчают установку в различных промышленных средах.
- Надежность: функции безопасности, такие как фильтрация по IP-адресу, ID и паролю, повышают защиту системы от несанкционированного доступа.
Модуль PET-7019Z/S CR от ICP DAS является надежным и эффективным решением для задач, связанных с измерением температуры в промышленных приложениях, обеспечивая высокую точность, гибкость в питании и простоту интеграции в существующие системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 2.9 Вт макс. |
| Частота дискретизации | 10 Гц (общая) |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 240 Vrms 60 В пост. |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция виртуальных каналов | Есть, 400 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Стабильное значение температурного вывода для полевых устройств | Есть |
| Постоянный вывод температуры | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Входное сопротивление | >300 кОм |
| Точность АЦП | ±0.1% или лучше |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Количество каналов АЦП | 10 |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 6 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Тип каналов | Аналоговый ввод Дискретный вывод |
| Тип устройства | Модуль дискретного вывода Модуль аналогового ввода |
