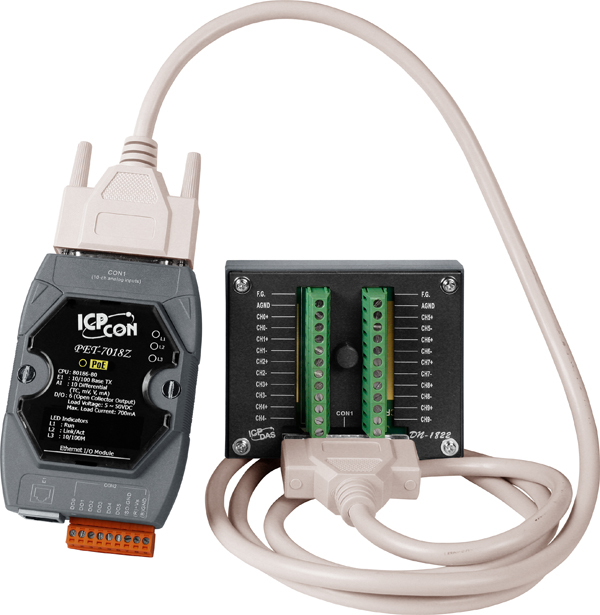

Модуль PET-7018Z/S2 CR 10-channel Thermocouple Input Module with High Voltage Protection (RoHS) incl

Модуль PET-7018Z/S2 CR от ICP DAS предназначен для высокоточного измерения температуры с помощью термопар и оснащён дополнительными функциями для обеспечения надёжности и безопасности в промышленных приложениях.

**Ключевые технические особенности:**

• Входы: 10 дифференциальных каналов для подключения термопар типов J, K, T, E, R, S, B, N, C, L и M, с диапазоном температур от -270°C до +2320°C в зависимости от типа термопары.
• Аналоговые входы: Возможность измерения напряжения (±15 мВ до ±2,5 В) и тока (0–20 мА, 4–20 мА, -20–+20 мА) с частотой дискретизации 10 Гц и 16-битной разрядностью АЦП.
• Цифровые выходы: 6 каналов с открытым коллектором, поддерживающих выходное напряжение от 5 до 50 В и максимальный ток нагрузки до 700 мА.
• Защита: Встроенная защита от перенапряжений (EFT) и электростатических разрядов (ESD) согласно стандартам IEC 61000-4-4 и IEC 61000-4-2 соответственно, а также защита от неверной полярности на входе питания.
• Питание: Поддержка питания по PoE (IEEE 802.3af, Class 1) и через входное напряжение 12–48 В постоянного тока.
• Монтаж: Возможность монтажа на DIN-рейку, настольный или настенный монтаж, с габаритами 72 x 123 x 35 мм.
• Интерфейсы: Один порт Ethernet 10/100 Base T(X) (RJ45) с поддержкой протоколов Modbus TCP и Modbus UDP, а также встроенный веб-сервер для конфигурации и мониторинга.
• Безопасность: Функции безопасности, включая парольную защиту и фильтрацию по IP-адресу.

**Области применения и целевая аудитория:**

Модуль PET-7018Z/S2 CR предназначен для использования в промышленных системах автоматизации, где требуется точное измерение температуры с помощью термопар. Он идеально подходит для таких отраслей, как химическая, нефтехимическая, энергетическая и машиностроительная промышленность, а также для систем мониторинга и управления технологическими процессами.

**Преимущества и совместимость:**

• Высокая точность измерений: Благодаря 16-битной разрядности АЦП и индивидуальной настройке диапазонов входных сигналов, обеспечивается высокая точность и гибкость в измерениях.
• Надёжность: Встроенные функции защиты и сторожевой таймер повышают надёжность работы устройства в сложных промышленных условиях.
• Интеграция: Поддержка стандартных протоколов Modbus TCP и Modbus UDP обеспечивает лёгкую интеграцию с различными системами SCADA и другими устройствами автоматизации.
• Удобство монтажа: Компактные размеры и различные варианты монтажа позволяют гибко интегрировать модуль в существующие системы.

Модуль PET-7018Z/S2 CR от ICP DAS представляет собой надёжное и высокоточное решение для измерения температуры с помощью термопар в промышленных приложениях, обеспечивая гибкость, безопасность и простоту интеграции в различные системы автоматизации.
