Модуль PET-7017-10 CR 10/20-channel Analog Input Module with High Voltage Protection PoE Module (RoH

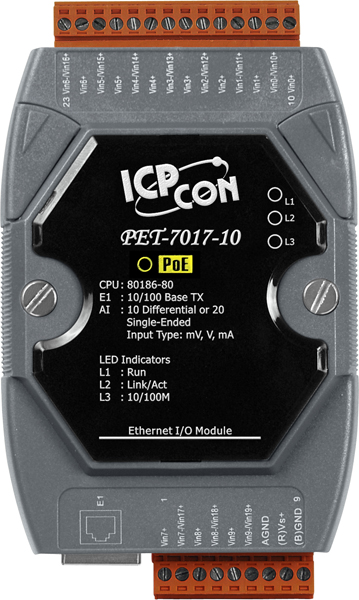

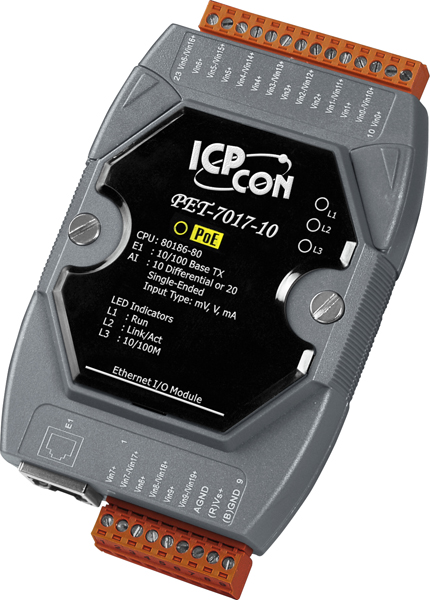

Модуль PET-7017-10 CR от компании ICP DAS представляет собой Ethernet-устройство с 10 дифференциальными или 20 однонаправленными каналами аналогового ввода, оснащённое защитой от перенапряжения и поддерживающее питание по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы автоматизации и мониторинга, требующие надёжного сбора и передачи аналоговых сигналов.

Ключевые технические особенности модуля включают:

• Аналоговые входы: 10 дифференциальных или 20 однонаправленных каналов, с возможностью программной настройки типа подключения.
• Диапазоны входных сигналов: поддержка различных диапазонов напряжения (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и тока (±20 мА, 0–20 мА, 4–20 мА), что обеспечивает гибкость при подключении различных датчиков.
• Разрешение и точность АЦП: 16 бит с точностью ±0,1% в обычном режиме и ±0,5% в ускоренном режиме, что гарантирует высокую точность измерений.
• Частота дискретизации: 10 Гц в обычном режиме и 50 Гц в ускоренном, позволяя адаптировать устройство под требования конкретного приложения.
• Защита от перенапряжения: дифференциальное подключение — 240 Впк, асимметричное подключение — более 150 Впк, обеспечивая надёжную защиту от внешних помех.
• Питание: поддержка PoE (IEEE 802.3af, Class 1) и питание через терминальную клемму (12–48 В постоянного тока), что упрощает установку и снижает затраты на проводку.
• Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Функции безопасности: поддержка ID, пароля и фильтрации по IP-адресу для защиты от несанкционированного доступа.
• Протоколы связи: Modbus TCP и Modbus UDP, обеспечивающие совместимость с широким спектром промышленного оборудования.
• Встроенный веб-сервер: наличие встроенного веб-сервера и веб-интерфейса для удалённого мониторинга и настройки устройства.
• Сторожевой таймер: аппаратный (0,8 сек.) и программируемый для модуля и связи, повышая надёжность системы.
• Защита от короткого замыкания и перегрузки: защита от короткого замыкания и перегрузки на уровне 1,4 А, обеспечивая безопасность эксплуатации.

Модуль PET-7017-10 CR идеально подходит для применения в системах автоматизации зданий, мониторинга промышленных процессов, а также в решениях для сбора данных с различных датчиков. Его гибкость в настройке входных сигналов и надёжность защиты делают его эффективным инструментом для интеграции в сложные системы управления и мониторинга.

При выборе модуля PET-7017-10 CR важно учитывать совместимость с существующей инфраструктурой, требования к точности и скорости сбора данных, а также условия эксплуатации. Устройство обеспечивает высокую степень защиты и гибкость настройки, что делает его универсальным решением для различных промышленных приложений.
