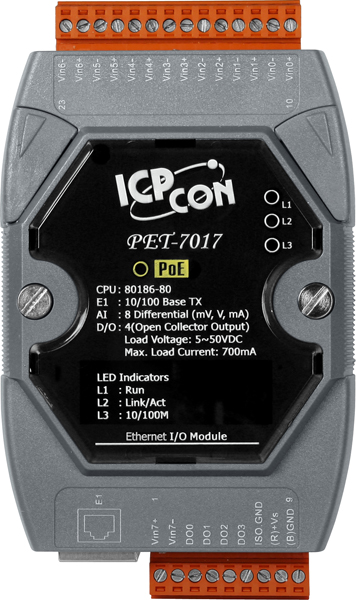

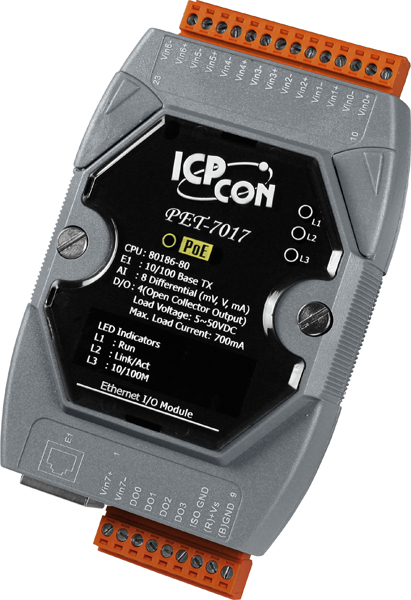

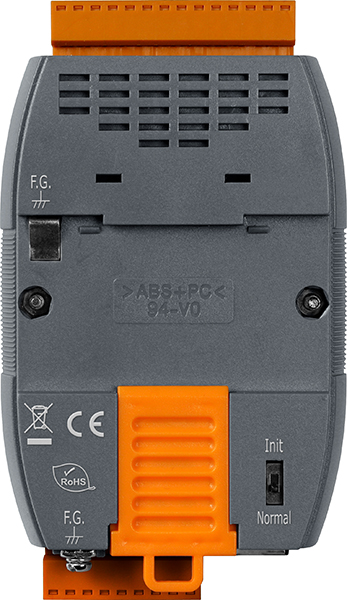

Модуль PET-7017 CR 8-channel Analog Input with High Voltage Protection and 4-channel Isolated Output

Модуль PET-7017 CR от компании ICP DAS представляет собой промышленное устройство ввода-вывода, оснащённое 8 дифференциальными аналоговыми входами и 4 изолированными цифровыми выходами. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного сбора и обработки аналоговых сигналов с возможностью управления цифровыми устройствами.

**Ключевые технические особенности:**

• Аналоговые входы: 8 дифференциальных каналов с разрешением 16 бит, поддерживающих программируемые диапазоны входных сигналов: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА, 0–20 мА и 4–20 мА. Частота дискретизации составляет 10 Гц в обычном режиме и 50 Гц в ускоренном.
• Цифровые выходы: 4 канала с открытым коллектором, изолированные, способные управлять нагрузками от 5 до 50 В с максимальным током 700 мА на канал. Обеспечивают защиту от короткого замыкания и перегрузки.
• Защита: Входы имеют защиту от перенапряжения до 240 В переменного тока, а также защиту от электростатических разрядов (ESD) до 4 кВ для каждого канала и 8 кВ для случайной точки. Встроенная изоляция между каналами внутренней логики составляет 2500 В постоянного тока.
• Сетевые возможности: Один порт Ethernet 10/100 Base T(X) с поддержкой протоколов Modbus TCP и Modbus UDP. Встроенный веб-сервер и возможность парного соединения для расширения функциональности.
• Питание: Поддержка питания через терминальную клемму (12–48 В постоянного тока) и по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, Class 1.
• Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –30 до +85 °C, рабочая влажность от 10% до 90% без конденсации.

**Области применения и целевая аудитория:**

Модуль PET-7017 CR предназначен для использования в промышленных системах автоматизации, где требуется надёжный сбор и обработка аналоговых сигналов с возможностью управления цифровыми устройствами. Он идеально подходит для применения в следующих сферах:

• Системы мониторинга и управления технологическими процессами: Сбор данных с различных датчиков и управление исполнительными механизмами.
• Энергетика: Контроль параметров электросетей и управление оборудованием распределительных подстанций.
• Производственные линии: Интеграция в системы управления для мониторинга и управления процессами на производственных предприятиях.
• Системы безопасности: Сбор данных с датчиков безопасности и управление сигнализацией.

**Преимущества и совместимость:**

• Гибкость конфигурации: Возможность индивидуальной настройки диапазонов входных сигналов и выбор между дифференциальными и потенциальными входами.
• Надёжность: Высокий уровень защиты от перенапряжений и электростатических разрядов обеспечивает стабильную работу в сложных промышленных условиях.
• Интеграция: Совместимость с промышленными протоколами Modbus TCP и Modbus UDP облегчает интеграцию в существующие системы автоматизации.
• Удобство эксплуатации: Встроенный веб-сервер и возможность парного соединения упрощают настройку и мониторинг устройства.

Модуль PET-7017 CR от ICP DAS является надёжным и гибким решением для интеграции в промышленные системы автоматизации, обеспечивая эффективный сбор и обработку аналоговых сигналов с возможностью управления цифровыми устройствами.

Основные характеристики:
