Артикул:
PET-7016 CR
Характеристики
Полное наименование:
—

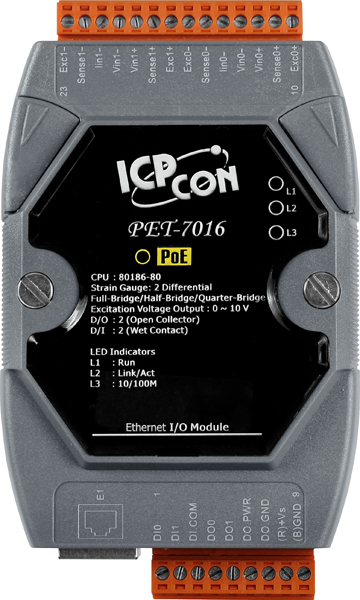

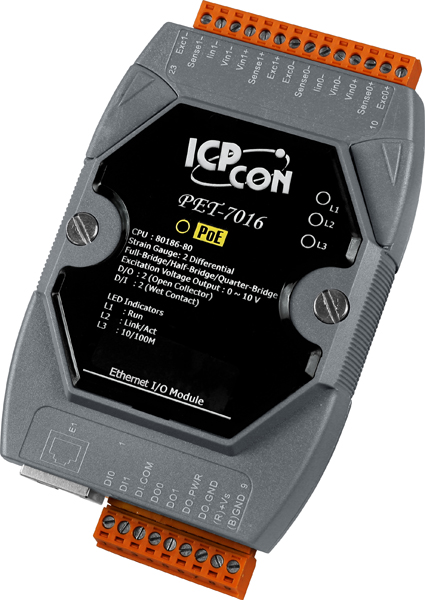

Модуль PET-7016 CR 2-channel strain gauge, 2-channel digital input and 2-channel digital Output PoE module
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль PET-7016 CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие точного измерения и обработки сигналов с тензометрических датчиков, а также управления дискретными входами и выходами. Устройство оснащено двумя каналами для подключения тензодатчиков, двумя каналами дискретного ввода и двумя каналами дискретного вывода, что делает его универсальным решением для различных промышленных приложений.
Ключевые технические особенности PET-7016 CR включают:
- Частота дискретизации: 10 Гц (общая), обеспечивающая достаточную скорость обработки сигналов для большинства промышленных задач.
- Температурный дрейф нуля: ±0.5 мкВ/°C, что гарантирует стабильность показаний при изменении температуры окружающей среды.
- Температурный дрейф шкалы: ±25 ppm/°C, обеспечивающий высокую точность измерений в широком диапазоне температур.
- Защита от перенапряжения: +70 В постоянного тока для дискретных входов, что повышает надежность работы устройства в условиях электрических помех.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class1) или через терминальную клемму (12 ~ 48 В постоянного тока), обеспечивая гибкость в выборе источника питания.
- Монтаж: Возможность установки на DIN-рейку, а также настольный и настенный монтаж, что упрощает интеграцию в различные системы.
- Системные индикаторы: Наличие индикаторов состояния устройства и питания по PoE для удобства мониторинга.
- Сторожевой таймер: Функция сторожевого таймера с настраиваемым интервалом (0.8 сек. для модуля, программируемый для связи) для повышения надежности системы.
Области применения PET-7016 CR включают:
- Мониторинг и управление технологическими процессами: Сбор и обработка данных с тензометрических датчиков для контроля веса, давления и других параметров в реальном времени.
- Системы автоматизации зданий: Интеграция в системы управления для мониторинга и управления различными устройствами и процессами.
- Промышленная автоматизация: Использование в качестве интерфейса между датчиками и управляющими системами для обеспечения точного и надежного сбора данных.
Преимущества PET-7016 CR:
- Гибкость подключения: Возможность питания через PoE или терминальную клемму, что упрощает установку и снижает затраты на проводку.
- Универсальность: Поддержка различных типов тензометрических датчиков (полный мост, полумостовой и четверть-мостовой) для широкого спектра приложений.
- Надежность: Защита от перенапряжения и температурных колебаний обеспечивает стабильную работу устройства в сложных промышленных условиях.
- Простота монтажа: Компактные размеры и различные варианты монтажа позволяют легко интегрировать устройство в существующие системы.
PET-7016 CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus TCP и Modbus UDP, что обеспечивает легкую интеграцию в существующие инфраструктуры. Устройство подходит для использования в промышленных и коммерческих приложениях, где требуется точный сбор и обработка данных с тензометрических датчиков, а также управление дискретными входами и выходами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | Есть |
| Потребление тока | 3.2 Вт макс. |
| Частота дискретизации | 10 Гц (общая) |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C ±50 ppm/°C |
| Количество каналов | 1 |
| Сторожевой таймер | Есть, Модуль (0.8 сек.), Связь (выбирается программно) |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | +70 В пост. 30 В пост. 60 В пост. |
| Количество каналов дискретного ввода | 2 |
| Напряжение в закрытом состоянии | +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | +3.5 ~ 50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Системные индикаторы | Есть |
| Индикаторы питания по PoE | Есть |
| Защита от неверной полярности | Есть |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Функции безопасности | ID Пароль Фильтр по IP-адресу |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Протоколы Ethernet | Modbus TCP Modbus UDP |
| Порты PoE | Есть |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Напряжение изоляции, В | Нет |
| Встроенный web-сервер | Есть |
| Возможность парного соединения | Есть |
| Web-интерфейс | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Индивидуальная настройка каналов | Есть |
| Тип входного датчика | Тензодатчик |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Диапазон входных сигналов по току | ±20 мА 4 ~ 20 мА 10 ~ 20 мА |
| Входное сопротивление | По току: 125 Ом По напряжению: >400 кОм |
| Точность АЦП | ±0.05% |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Количество каналов АЦП | 2 |
| Тип тензометрического датчика | Полный мост, полумостовой и четверть-мостовой |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 2 |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Установка безопасного значения | Есть, настраивается программно |
| Тип подключения каналов дискретного вывода | Sink |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА 60 мА |
| Установка значения при подаче питания | Есть, настраивается программно Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Точность | ±0.05% |
| Диапазон сигналов | 0 ~ +10 В |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод Тензомост |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
