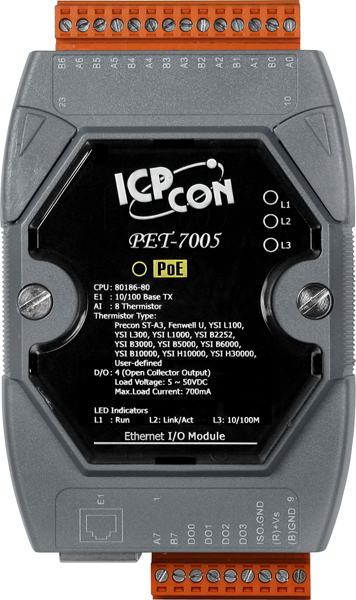

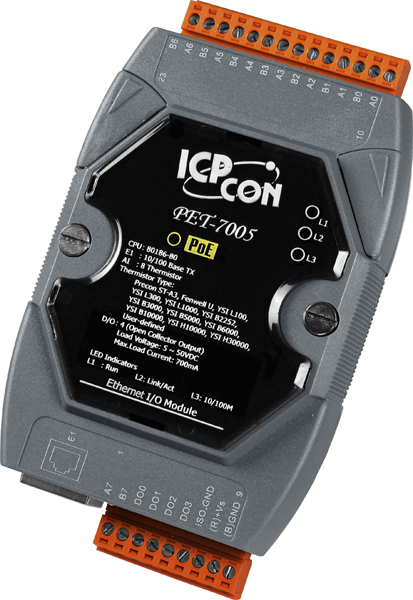

Модуль PET-7005 CR 8-channel Thermistor Input and 4-channel Isolated Output Module PoE Module (RoHS)

Модуль PET-7005 CR от компании ICP DAS представляет собой Ethernet-устройство с 8 каналами ввода для термисторов и 4 каналами дискретного вывода, поддерживающее питание по технологии Power over Ethernet (PoE). Это решение предназначено для интеграции в системы промышленной автоматизации, где требуется точный мониторинг температуры и управление цифровыми сигналами.

Ключевые технические особенности модуля PET-7005 CR включают:

• Ввод термисторов: 8 дифференциальных каналов с 16-битным разрешением и частотой дискретизации 10 Гц. Каждый канал может быть индивидуально настроен под различные типы термисторов, включая Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000 и YSI H30000. Возможность пользовательской настройки коэффициентов Стейнхарта для поддержки дополнительных типов термисторов.
• Дискретный вывод: 4 канала с открытым коллектором, обеспечивающие выходное напряжение от 5 до 50 В и максимальный ток нагрузки до 700 мА. Каналы могут быть использованы для управления различными исполнительными механизмами, такими как реле или индикаторы.
• Питание: Поддержка PoE по стандарту IEEE 802.3af, Class 1, а также питание через терминальную клемму с диапазоном входного напряжения от 12 до 48 В постоянного тока. Потребление модуля составляет 3,0 Вт.
• Защита и изоляция: Встроенная гальваническая изоляция каналов внутренней логики на уровне 2500 В постоянного тока и защита от перенапряжений до 110 В постоянного и переменного тока для входов термисторов. Модуль соответствует стандартам электромагнитной совместимости IEC 61000-4-2 и IEC 61000-4-4.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, влажность от 10 до 90% без конденсации.

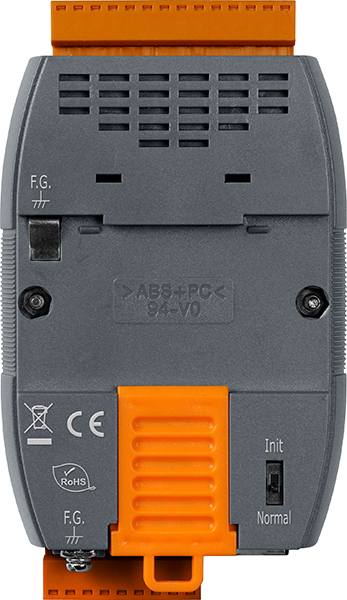

• Монтаж: Возможность монтажа на DIN-рейку или настенный/настольный монтаж, что обеспечивает гибкость при установке в различных промышленных средах.

Модуль PET-7005 CR предназначен для применения в системах мониторинга температуры, управления процессами и автоматизации зданий. Он может быть интегрирован в системы управления HVAC, системы контроля качества продукции, а также в системы безопасности, где требуется точный контроль температуры и управление цифровыми сигналами. Благодаря поддержке протоколов Modbus TCP и Modbus UDP, модуль легко интегрируется с различными промышленными контроллерами и SCADA-системами.

Преимущества использования PET-7005 CR включают:

• Гибкость конфигурации: Возможность индивидуальной настройки каждого канала ввода под различные типы термисторов и пользовательские коэффициенты Стейнхарта.
• Надежность: Высокий уровень защиты от перенапряжений и изоляция каналов обеспечивают стабильную работу в условиях промышленной среды.
• Удобство монтажа: Компактные размеры и различные варианты монтажа позволяют легко интегрировать модуль в существующие системы.
• Совместимость: Поддержка стандартных промышленных протоколов Modbus TCP и Modbus UDP обеспечивает легкую интеграцию с широким спектром оборудования и программного обеспечения.

Модуль PET-7005 CR от ICP DAS является надежным и гибким решением для задач мониторинга температуры и управления цифровыми сигналами в промышленной автоматизации, обеспечивая высокую точность измерений и надежную работу в различных условиях эксплуатации.
