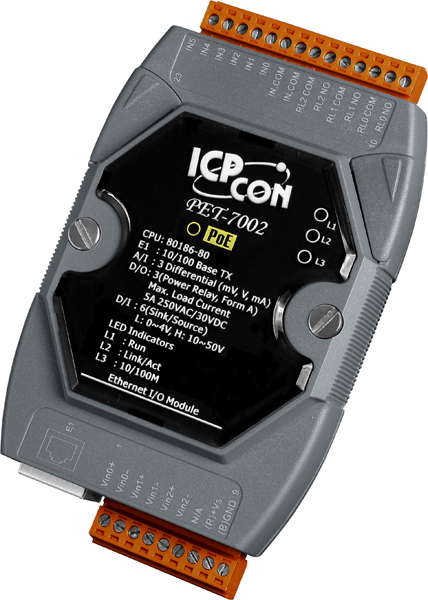

Модуль PET-7002 CR 3-channel analog inputs, 6-channel digital inputs and 3-channel Relay outputs mod

Модуль ICP DAS PET-7002 CR представляет собой промышленное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён тремя каналами аналогового ввода, шестью каналами дискретного ввода и тремя релейными выходами, что обеспечивает гибкость в подключении различных типов сигналов и устройств.

Ключевые технические особенности модуля PET-7002 CR включают:

• Аналоговые входы: три канала с 16-битной разрядностью АЦП, поддерживающие различные диапазоны входных сигналов по напряжению (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и току (0–20 мА, 4–20 мА, –20–+20 мА). Частота дискретизации составляет 10 Гц, что подходит для большинства промышленных приложений.
• Дискретные входы: шесть каналов, работающих с мокрыми контактами, с возможностью настройки на приёмник или источник. Уровни логических сигналов: 0–4 В для логического "0" и 10–50 В для логического "1". Поддержка счётчика с частотой до 100 Гц и 32 бит.
• Релейные выходы: три канала с электромеханическими реле типа A (нормально разомкнутые контакты), способные коммутировать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле составляет 6 мс, что обеспечивает быструю реакцию системы.
• Питание и защита: модуль поддерживает питание через PoE (Power over Ethernet) и может работать от внешнего источника постоянного тока в диапазоне 12–48 В. Защищён от перенапряжений: +70 В для входных каналов, ±0,5 кВ для линии питания и 240 В переменного тока для входных сигналов.
• Монтаж и эксплуатация: корпус выполнен из пластика, размеры устройства составляют 123 x 72 x 35 мм. Возможен монтаж на DIN-рейку, а также настольный и настенный варианты. Рабочая температура модуля варьируется от –25 до +75 °C, что позволяет использовать его в различных климатических условиях.

Модуль PET-7002 CR предназначен для применения в системах автоматизации и мониторинга, где требуется обработка аналоговых и дискретных сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы сбора данных с датчиков и исполнительных механизмов, а также в системы удалённого мониторинга и управления. Благодаря поддержке протоколов Modbus TCP и Modbus UDP, модуль легко интегрируется с различными SCADA-системами и другими устройствами, поддерживающими эти стандарты.

Преимущества использования PET-7002 CR включают:

• Гибкость подключения: возможность работы с различными типами сигналов и устройств благодаря множеству входных и выходных каналов.
• Надёжность: защита от перенапряжений и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
• Простота интеграции: поддержка стандартных промышленных протоколов Modbus TCP и Modbus UDP облегчает подключение к существующим системам автоматизации.
• Экономия пространства: компактные размеры и возможность монтажа на DIN-рейку позволяют эффективно использовать пространство в распределительных щитах и шкафах управления.

Модуль ICP DAS PET-7002 CR является надёжным и универсальным решением для задач ввода-вывода в промышленных системах, обеспечивая высокую гибкость и эффективность при интеграции в различные приложения автоматизации и мониторинга.
