Артикул:
PDSM-734D CR
Характеристики
Полное наименование:
—

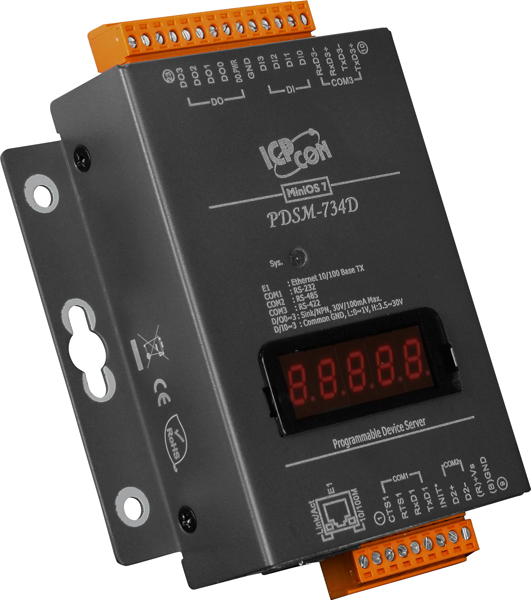

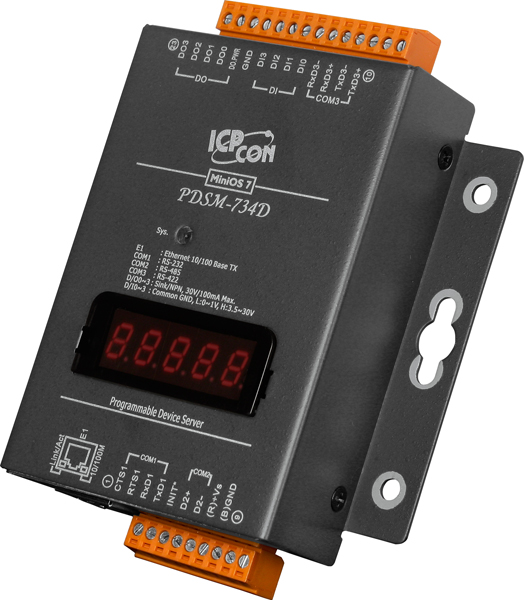

Сервер PDSM-734D CR PDS-734D CR with Metal Case
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Сервер PDSM-734D CR от ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232, RS-422 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную связь между промышленным оборудованием и современными сетями, расширяя возможности автоматизации и мониторинга.
**Ключевые технические особенности:**
- Процессор: 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий стабильную работу устройства.
- Память: 512 МБ DDR3 SDRAM, 512 КБ Flash и 16 КБ EEPROM для надежного хранения данных и программного обеспечения.
- Порты: 1 x RS-232, 1 x RS-485 и 1 x RS-422/485, поддерживающие скорость передачи данных до 115200 бит/с.
- Дискретные входы/выходы: 4 канала для ввода и 4 канала для вывода с возможностью настройки на NPN или PNP типы, что расширяет функциональность устройства.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, с защитой от неверной полярности, что повышает надежность эксплуатации в различных условиях.
- Температурный диапазон: Рабочая температура от -25 до +75°C и температура хранения от -40 до +80°C, что делает устройство пригодным для использования в широком спектре промышленных сред.
- Корпус: Металлический корпус с габаритами 88 x 123 x 28 мм, обеспечивающий прочность и долговечность устройства.
- Светодиодные индикаторы: Системный индикатор и 5-разрядный 7-сегментный дисплей для отображения статуса и диагностики.
**Области применения и целевая аудитория:**
Сервер PDSM-734D CR идеально подходит для предприятий, занимающихся автоматизацией производственных процессов, мониторингом оборудования и сбором данных. Он может быть интегрирован в системы управления зданием, системы управления энергопотреблением и другие промышленные приложения, требующие надежной передачи данных между последовательными устройствами и Ethernet-сетью.
**Преимущества и совместимость:**
- Программируемость: Встроенная операционная система MiniOS7 и поддержка Xserver позволяют разрабатывать и внедрять индивидуальные приложения, адаптированные под специфические требования пользователя.
- Гибкость: Поддержка различных протоколов и возможность настройки параметров передачи данных обеспечивают совместимость с широким спектром промышленного оборудования.
- Надежность: Защита от неверной полярности, сторожевой таймер и защита от электростатических разрядов (ESD) до ±4 кВ на последовательных портах повышают устойчивость устройства к внешним воздействиям.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку или стену упрощают установку в ограниченных пространствах.
Сервер PDSM-734D CR от ICP DAS представляет собой надежное и гибкое решение для интеграции последовательных интерфейсов в Ethernet-сети, обеспечивая высокую производительность и совместимость с различным промышленным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Количество портов RS-422/485 | 1 |
| Тип последовательных портов | RS-232 RS-485 |

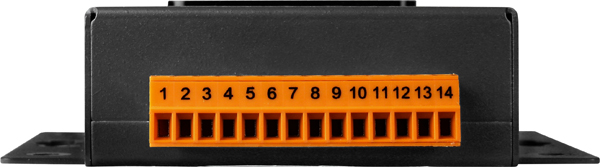

| Разъем последовательного порта | Клемма |
| Наличие оптических портов | Нет |
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный |
| Потребление тока | 2.7 Вт |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Питание по PoE | Нет |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

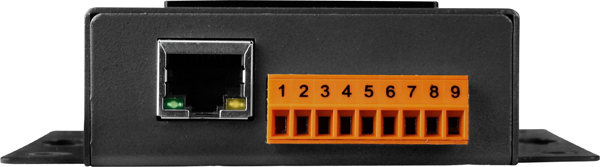

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 3 |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Монтаж | На DIN-рейку |
| Серия устройства | PDSM серия |
| Тип каналов дискретного ввода | Сухой (Source) |
| Количество каналов дискретного ввода | 4 |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
