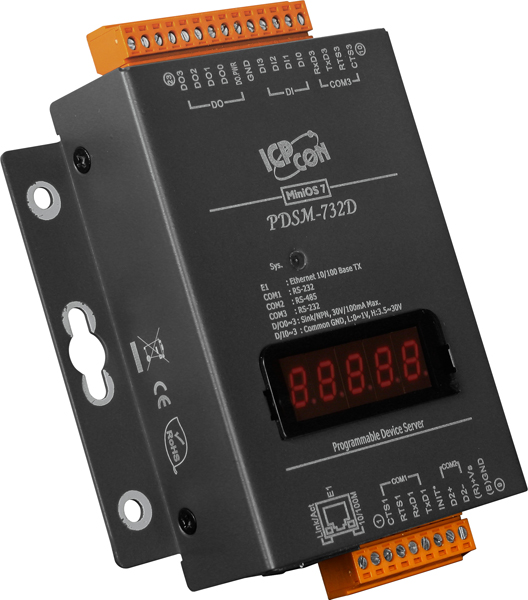

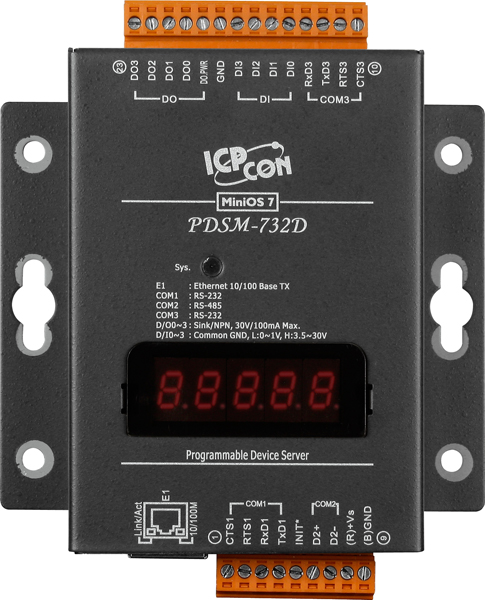

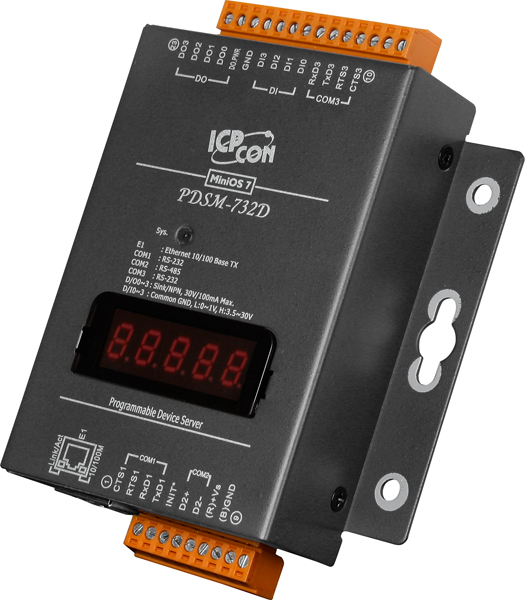

Сервер PDSM-732D CR от компании ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сеть. Это решение обеспечивает эффективную связь между различными промышленными устройствами и системами управления, расширяя возможности автоматизации и мониторинга.
**Ключевые технические особенности:**
- Порты связи: 2 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Дискретные входы/выходы: 4 канала дискретного ввода и 4 канала дискретного вывода, позволяющие осуществлять мониторинг и управление внешними сигналами.
- Производительность: Процессор 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий быструю обработку данных.
- Память: 512 МБ DDR3 SDRAM, 512 КБ Flash и 16 КБ EEPROM для хранения данных и программ.
- Интерфейс Ethernet: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X.
- Питание: Рабочее напряжение 10–30 В постоянного тока, защита от неверной полярности.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –40 до +80 °C, влажность от 5% до 90% без конденсации.
- Защита: Сторожевой таймер для надежной работы в сложных условиях.
- Корпус: Металлический корпус, обеспечивающий прочность и защиту устройства.
**Области применения и целевая аудитория:**
Сервер PDSM-732D CR предназначен для использования в промышленных автоматизированных системах, где требуется надежная передача данных между устройствами с последовательными интерфейсами и Ethernet-сетью. Это решение идеально подходит для интеграции в системы SCADA, HMI, а также для подключения различных датчиков, контроллеров и исполнительных механизмов, использующих RS-232 или RS-485 интерфейсы.
**Преимущества и совместимость:**
- Гибкость подключения: Поддержка различных последовательных интерфейсов позволяет интегрировать широкий спектр устройств.
- Простота установки: Компактные размеры и возможность монтажа на DIN-рейку облегчают установку в ограниченных пространствах.
- Надежность: Металлический корпус и защита от неверной полярности обеспечивают долговечность и устойчивость к внешним воздействиям.
- Совместимость: Поддержка протоколов Modbus TCP, RTU и ASCII позволяет интегрировать сервер в различные системы управления и мониторинга.
Сервер PDSM-732D CR от ICP DAS является надежным и эффективным решением для интеграции последовательных устройств в Ethernet-сеть, обеспечивая гибкость, надежность и совместимость с различными промышленными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Тип последовательных портов | RS-232 RS-485 |

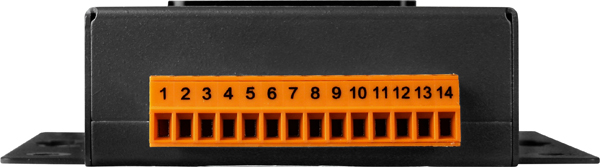

| Разъем последовательного порта | Клемма |
| Наличие оптических портов | Нет |
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный |
| Потребление тока | 2.7 Вт |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Питание по PoE | Нет |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

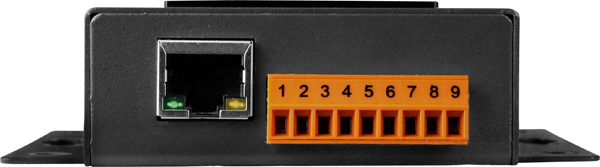

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 3 |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Монтаж | На DIN-рейку |
| Серия устройства | PDSM серия |
| Тип каналов дискретного ввода | Сухой (Source) |
| Количество каналов дискретного ввода | 4 |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
