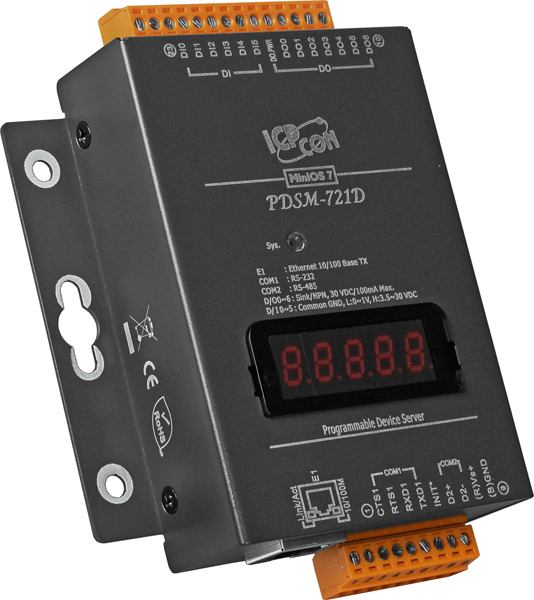

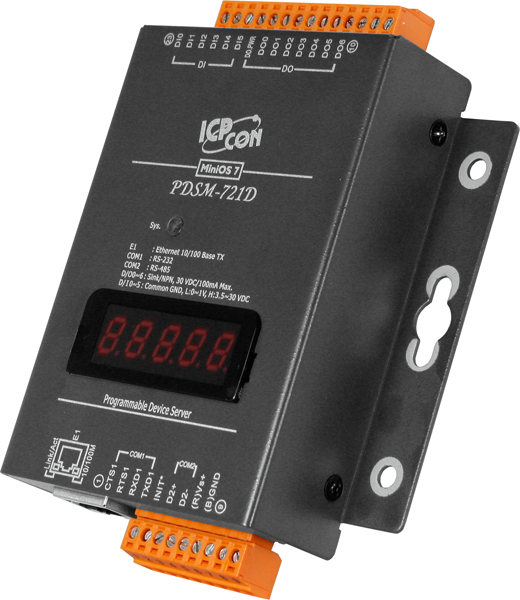

Сервер PDSM-721D CR от ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение оптимально для предприятий, стремящихся модернизировать свои системы автоматизации, обеспечивая надежную и эффективную связь между различными устройствами.
**Ключевые технические особенности:**
- Порты связи: 1 x RS-232 и 1 x RS-485, обеспечивающие гибкость подключения различных устройств.
- Дискретные входы/выходы: 6 входов и 7 выходов, позволяющие осуществлять базовый контроль и управление.
- Производительность: процессор 80186 с тактовой частотой 80 МГц, обеспечивающий быструю обработку данных.
- Память: 512 МБ DDR3 SDRAM, 512 КБ Flash и 16 КБ EEPROM для хранения данных и программ.
- Питание: диапазон входного напряжения от 10 до 30 В постоянного тока, с защитой от неверной полярности.
- Индикация: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса устройства.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 5% до 90% без конденсации.
- Размеры: компактные габариты 88 x 123 x 28 мм, металлический корпус для дополнительной защиты.
**Области применения и целевая аудитория:**
Сервер PDSM-721D CR идеально подходит для предприятий, требующих надежной передачи данных между устройствами с последовательными интерфейсами и Ethernet-сетью. Это решение востребовано в сферах промышленной автоматизации, мониторинга и управления, где необходимо интегрировать старое оборудование с современными системами. Также устройство может быть использовано в системах SCADA и HMI, обеспечивая эффективную связь между различными компонентами.
**Преимущества и совместимость:**
- Программируемость: возможность разработки индивидуальных приложений с использованием среды программирования Xserver, что позволяет адаптировать устройство под специфические требования.
- Совместимость: поддержка протокола Modbus TCP, обеспечивающая интеграцию с широким спектром SCADA/HMI систем.
- Надежность: наличие сторожевого таймера и защита от неверной полярности повышают устойчивость устройства к внешним воздействиям.
- Удобство монтажа: компактные размеры и металлический корпус облегчают установку в ограниченных пространствах и обеспечивают дополнительную защиту от механических повреждений.
Сервер PDSM-721D CR от ICP DAS представляет собой надежное и гибкое решение для интеграции последовательных устройств в Ethernet-сети, обеспечивая высокую производительность и широкие возможности настройки под индивидуальные потребности предприятия.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Наличие оптических портов | Нет |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный |
| Потребление тока | 2.7 Вт |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Питание по PoE | Нет |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

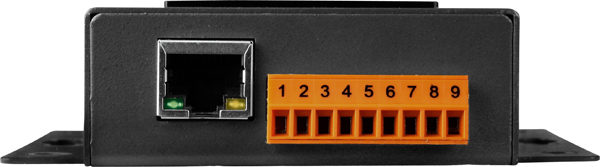

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 2 |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Монтаж | На DIN-рейку |
| Серия устройства | PDSM серия |
| Тип каналов дискретного ввода | Сухой (Source) |
| Количество каналов дискретного ввода | 6 |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 7 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 6 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
