Сервер PDS-782D-25/D6 CR Programmable Device Server 7xRS-232, 1xRS-485, LED display, CA-0910 and CA-

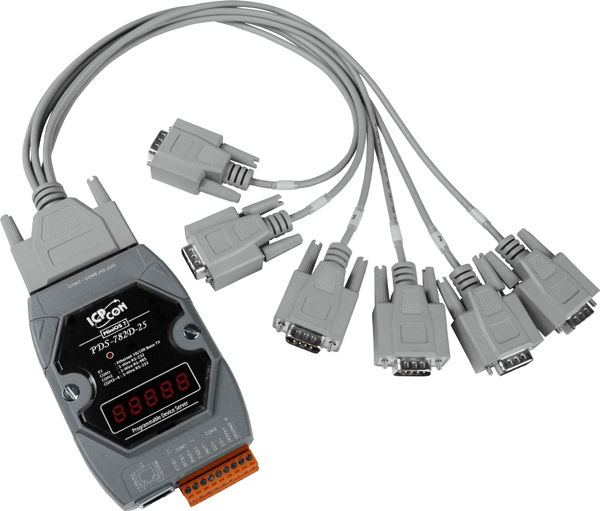

Сервер ICP DAS PDS-782D-25/D6 CR представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Он оснащён семью портами RS-232 и одним портом RS-485, что обеспечивает гибкость подключения различных устройств. Для удобства подключения к устройствам с разъёмами DB-9 предусмотрен кабель CA-9-2505D, преобразующий DB-25 в шесть разъёмов DB-9 Male.

Ключевые технические особенности устройства включают:

• Процессор: 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий стабильную работу при различных нагрузках.
• Память: 512 КБ SRAM, 512 КБ Flash-памяти и 16 КБ EEPROM, что гарантирует надёжное хранение данных и программ.
• Сетевые интерфейсы: два порта Ethernet 10/100 Base-T(X) с автоопределением и авто-MDI/MDI-X, обеспечивающие гибкость подключения к различным сетевым инфраструктурам.
• Скорость передачи данных: до 115200 бит/с, что соответствует требованиям большинства промышленных приложений.
• Питание: диапазон входного напряжения от 12 до 48 В постоянного тока с защитой от неверной полярности, что повышает надёжность эксплуатации в промышленных условиях.
• Условия эксплуатации: рабочая температура от -25°C до +75°C и влажность от 5% до 90% без конденсации, что позволяет использовать устройство в различных климатических зонах.

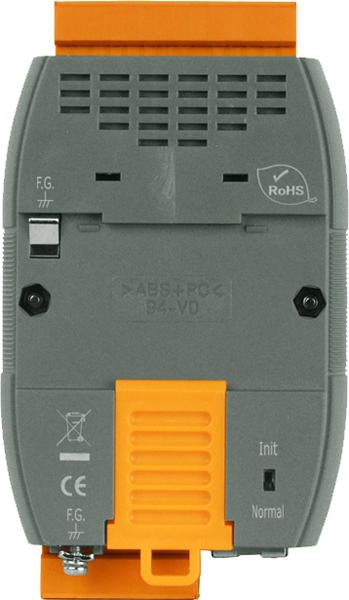

• Монтаж: возможность установки на DIN-рейку или настенным способом, обеспечивая гибкость в размещении устройства в производственных помещениях.

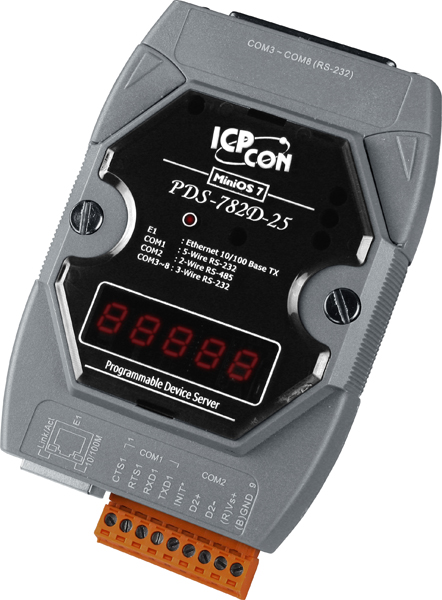

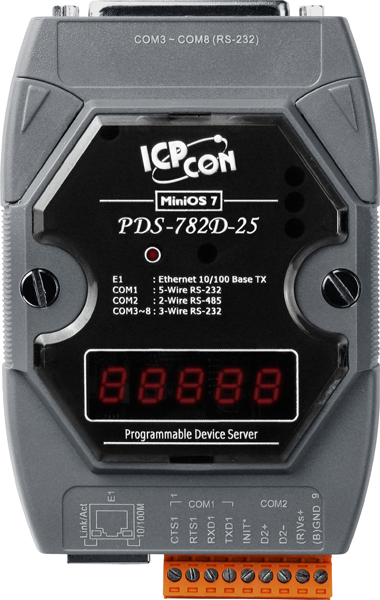

• Индикаторы: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса устройства и системные индикаторы для мониторинга состояния.

Области применения PDS-782D-25/D6 CR включают:

• Автоматизация производственных процессов: интеграция старых устройств с последовательными интерфейсами в современные Ethernet-сети для централизованного управления.
• Системы мониторинга и управления: удалённый доступ к данным с последовательных устройств через Ethernet, что упрощает диагностику и обслуживание оборудования.
• Интеллектуальные здания: подключение различных систем управления, таких как системы освещения и отопления, к единой сети для повышения эффективности эксплуатации.

Преимущества устройства включают:

• Гибкость подключения: поддержка различных типов последовательных интерфейсов и возможность подключения к различным сетевым инфраструктурам.
• Надёжность: защита от неверной полярности питания и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
• Удобство монтажа: возможность установки на DIN-рейку или настенным способом упрощает интеграцию в существующие системы.
• Индикация статуса: наличие дисплея и системных индикаторов позволяет оперативно отслеживать состояние устройства и быстро реагировать на возможные неисправности.

Совместимость с различными устройствами и сетями делает PDS-782D-25/D6 CR эффективным решением для предприятий, стремящихся модернизировать свои системы автоматизации и управления, обеспечивая их интеграцию в современные Ethernet-сети.

Основные характеристики:
