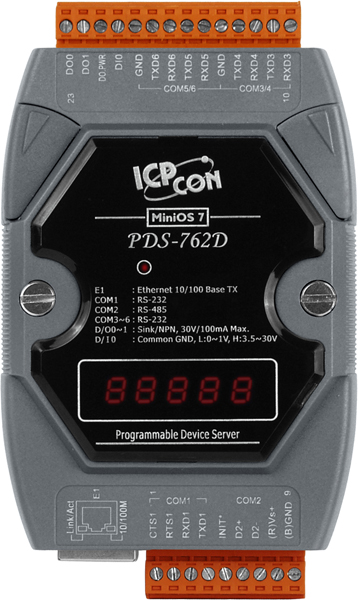

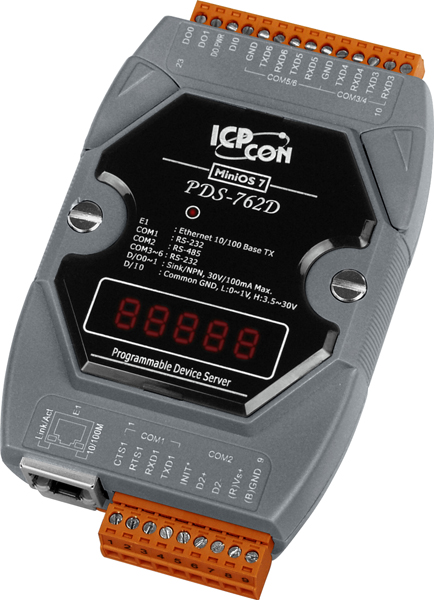

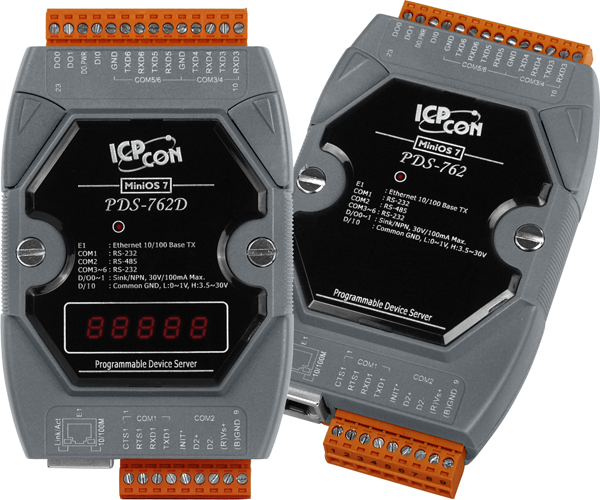

Сервер PDS-762D CR от ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение оптимально для предприятий, требующих надежного и гибкого способа подключения старого оборудования с последовательными портами к современным сетям.
**Ключевые технические особенности:**
- Количество портов: 5 x RS-232, 1 x RS-485, 1 x цифровой вход (DI), 2 x цифровых выхода (DO).
- Производительность: процессор 80186 с тактовой частотой 80 МГц, оперативная память 512 КБ, встроенная Flash-память 512 КБ, память EEPROM 16 КБ.
- Сетевые возможности: порт Ethernet 10/100 Base-T(X) с автоопределением MDI/MDI-X, максимальная скорость передачи данных 115200 бит/с.
- Питание: рабочее напряжение 10–30 В постоянного тока, потребляемая мощность 2,7 Вт, защита от неверной полярности.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, температура хранения от –40 до +85 °C, влажность 5–90% без конденсации.

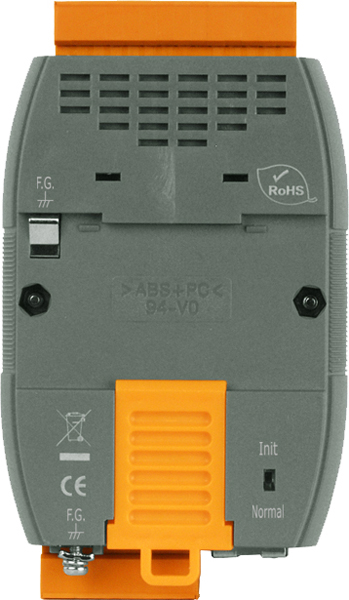

- Монтаж: возможность установки на DIN-рейку или настенный монтаж.
- Индикация: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса устройства.
**Области применения и целевая аудитория:**
Сервер PDS-762D CR предназначен для предприятий, где необходимо интегрировать старое оборудование с последовательными интерфейсами в современные Ethernet-сети. Это может быть полезно в различных отраслях, включая промышленную автоматизацию, системы управления зданием, телеметрию и другие области, где требуется надежная передача данных между устройствами с различными интерфейсами.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных типов последовательных интерфейсов (RS-232, RS-485) и цифровых входов/выходов позволяет интегрировать разнообразное оборудование.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Простота монтажа: возможность установки на DIN-рейку или настенный монтаж упрощает процесс интеграции в существующие системы.
- Индикация статуса: наличие 7-сегментного дисплея и системных индикаторов позволяет оперативно отслеживать состояние устройства.
Сервер PDS-762D CR от ICP DAS является эффективным решением для предприятий, стремящихся обеспечить надежную и гибкую интеграцию старого оборудования с современными сетевыми технологиями, обеспечивая бесперебойную передачу данных и управление процессами в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,7 Вт |
| Штатные линии ввода-вывода | 1DI/2DO |
| Количество портов RS-232 | 5 |
| Количество портов RS-485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 6 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 6 |
| Серия устройства | PDS серия |
| Тип каналов дискретного ввода | Сухой (Source) |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 2 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 1 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
