Артикул:
PDS-743D CR
Характеристики
Полное наименование:
—

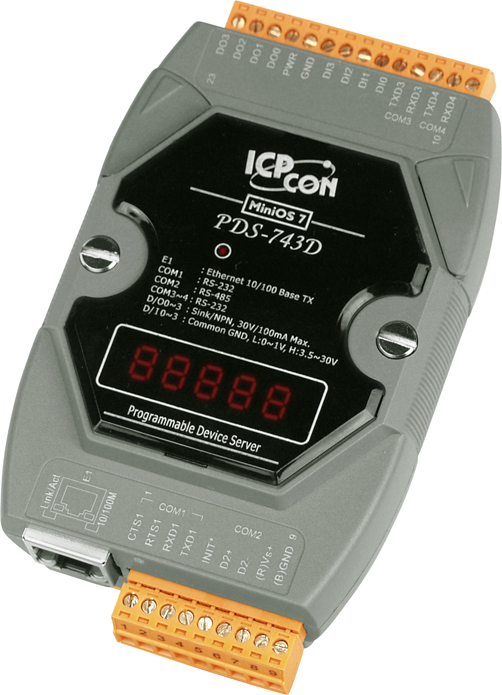

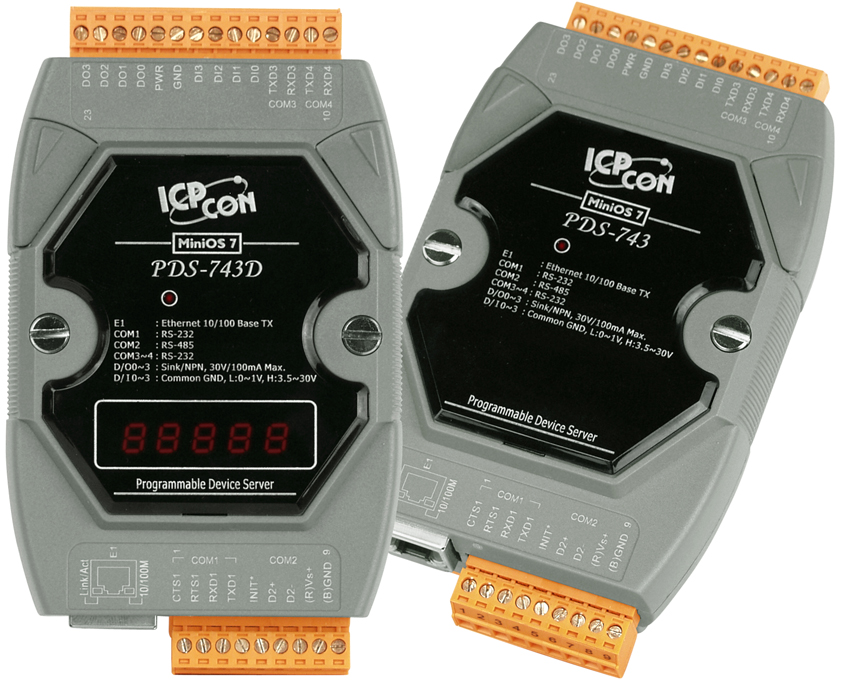

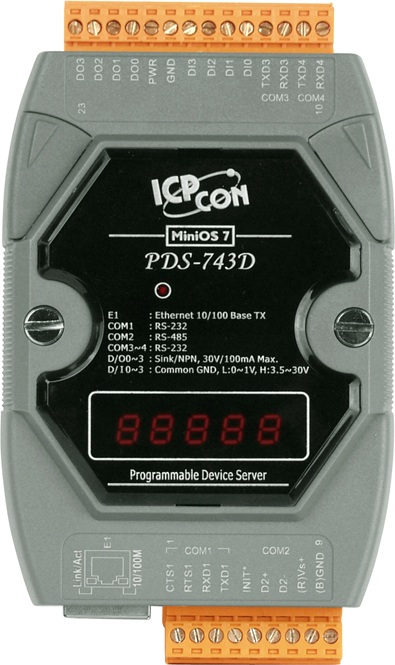

Сервер PDS-743D CR Programmable Device Server 3xRS-232, 1xRS-485, 4DI , 4DO ports and LED
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Сервер PDS-743D CR от компании ICP DAS представляет собой программируемое устройство, предназначенное для преобразования последовательных интерфейсов RS-232 и RS-485 в Ethernet-соединение. Это решение обеспечивает эффективную интеграцию старых устройств с современными сетями, расширяя возможности автоматизации и мониторинга в промышленной сфере.
**Ключевые технические особенности:**
- Порты связи: 3 порта RS-232 и 1 порт RS-485 обеспечивают гибкость подключения различных устройств.
- Дискретные входы и выходы: 4 канала дискретного ввода и 4 канала дискретного вывода позволяют осуществлять базовый контроль и управление внешними устройствами.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45 и поддержкой Auto MDI/MDI-X обеспечивает надежное подключение к сети.
- Производительность: Процессор 80186 с тактовой частотой 80 МГц, 512 КБ оперативной памяти и 512 КБ Flash-памяти обеспечивают стабильную работу устройства.
- Питание: Рабочее напряжение 10–30 В постоянного тока с защитой от неверной полярности и потреблением 2,7 Вт.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –40 до +85 °C, влажность 5–90% без конденсации.

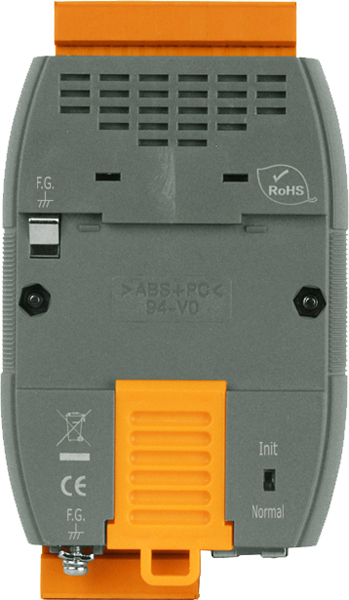

- Монтаж: Возможность монтажа на DIN-рейку и настенный монтаж.
- Индикаторы: 7-сегментный светодиодный дисплей с 5-разрядной цифровой индикацией и системные индикаторы для отображения состояния устройства.
**Области применения и целевая аудитория:**
Сервер PDS-743D CR предназначен для предприятий, требующих интеграции старых устройств с современными сетями. Он идеально подходит для:
- Промышленных предприятий: Обеспечивает связь между различными машинами и системами управления.
- Систем автоматизации: Позволяет централизованно управлять и мониторить оборудование.
- Систем безопасности: Интегрирует устройства сигнализации и контроля доступа в единую сеть.
**Преимущества и совместимость:**
- Гибкость подключения: Поддержка различных типов последовательных интерфейсов и дискретных входов/выходов.
- Надежность: Широкий диапазон рабочих температур и защита от неверной полярности обеспечивают стабильную работу в различных условиях.
- Простота монтажа: Возможность монтажа на DIN-рейку и настенный монтаж упрощают установку устройства.
- Совместимость: Поддержка стандартных протоколов и интерфейсов обеспечивает легкую интеграцию с существующим оборудованием.
Сервер PDS-743D CR от ICP DAS является надежным и эффективным решением для интеграции старых устройств в современные сети, обеспечивая гибкость, надежность и простоту монтажа для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,7 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 4 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 4 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
