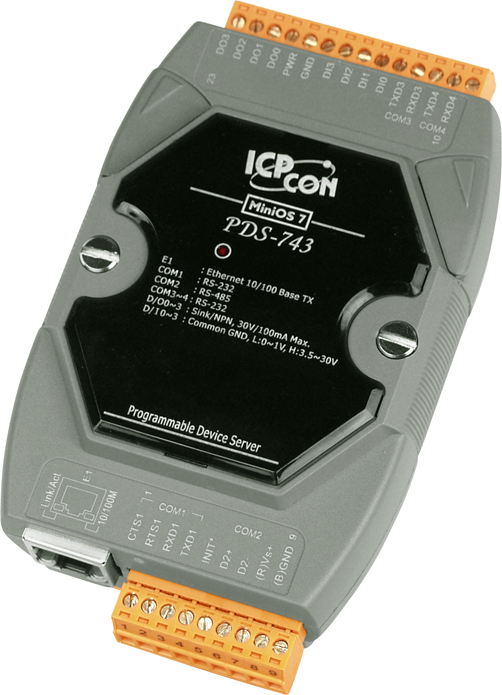

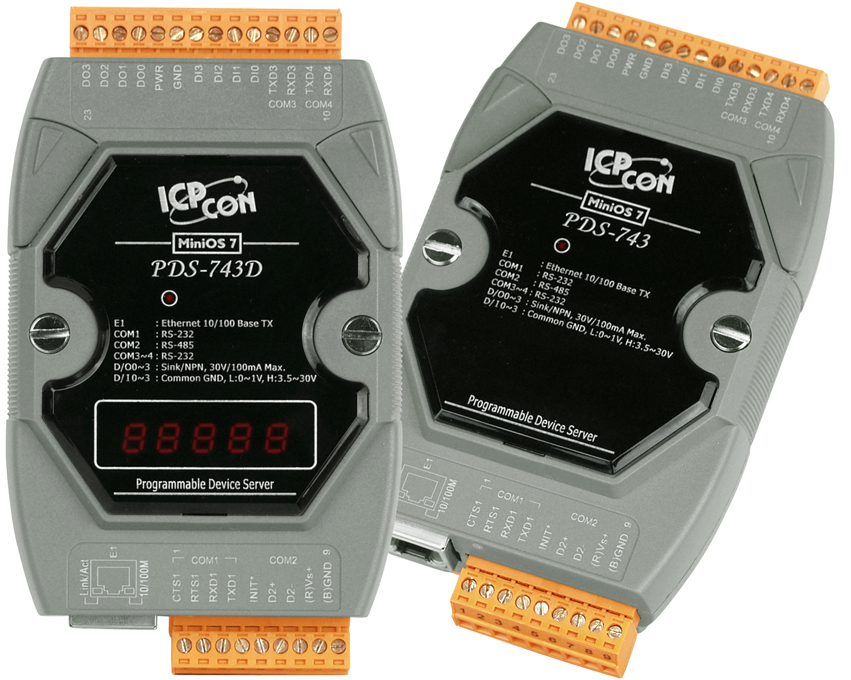

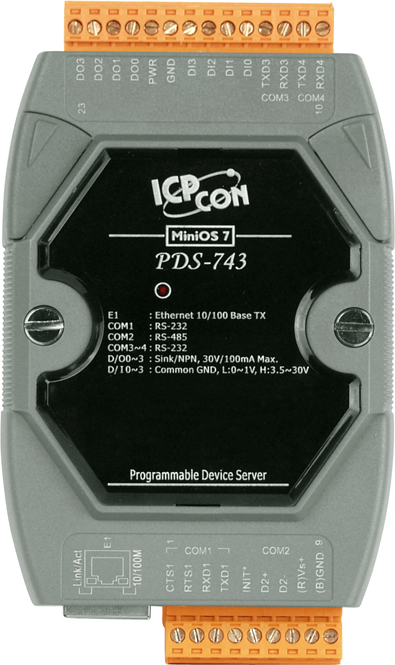

Сервер PDS-743 CR от компании ICP DAS представляет собой программируемое устройство, предназначенное для преобразования последовательных интерфейсов RS-232 и RS-485 в Ethernet. Это решение обеспечивает эффективную интеграцию старых устройств с современными сетями, расширяя возможности автоматизации и мониторинга в промышленной сфере.
**Ключевые технические особенности:**
- Порты связи: 3 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Цифровые входы/выходы: 4 канала дискретного ввода и 4 канала дискретного вывода для мониторинга и управления внешними сигналами.
- Производительность: Оснащен процессором 80186 с тактовой частотой 80 МГц, оперативной памятью 512 КБ и встроенной Flash-памятью 512 КБ для хранения данных и программ.
- Сетевые возможности: Порт Ethernet 10/100 Base T(X) с автоопределением MDI/MDI-X для подключения к стандартным Ethernet-сетям.
- Питание: Рабочее напряжение 10–30 В постоянного тока, с защитой от неверной полярности, и потреблением 2,0 Вт.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C и влажность от 5% до 90% без конденсации, что позволяет использовать устройство в различных промышленных условиях.

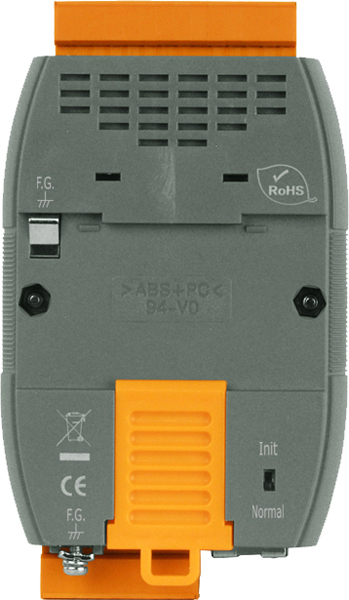

- Монтаж: Компактные габариты 123 x 72 x 33 мм и возможность монтажа на DIN-рейку или настенно, обеспечивают удобство установки в ограниченных пространствах.
**Области применения и целевая аудитория:**
Сервер PDS-743 CR идеально подходит для предприятий, требующих интеграции старых устройств с современными сетями. Он находит применение в системах автоматизации, мониторинга и управления, где необходимо обеспечить связь между различными устройствами через Ethernet. Целевая аудитория включает инженеров, системных интеграторов и технических специалистов, занимающихся модернизацией и расширением существующих промышленных систем.
**Преимущества и совместимость:**
- Гибкость подключения: Поддержка различных типов последовательных интерфейсов (RS-232 и RS-485) позволяет подключать широкий спектр устройств.
- Простота интеграции: Предустановленное программное обеспечение и поддержка среды разработки C упрощают процесс настройки и программирования.
- Надежность: Защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных условиях.
- Совместимость: Устройство совместимо с различными промышленными протоколами и стандартами, что облегчает его интеграцию в существующие системы.
Сервер PDS-743 CR от ICP DAS представляет собой надежное и эффективное решение для преобразования последовательных интерфейсов в Ethernet, обеспечивая гибкость, простоту интеграции и надежность в эксплуатации для промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,0 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 4 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 4 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
