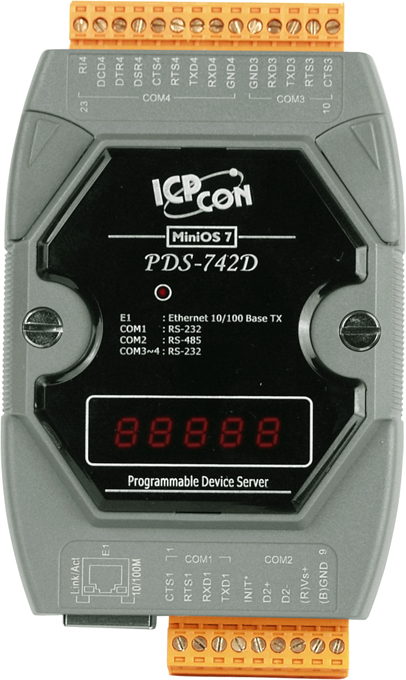

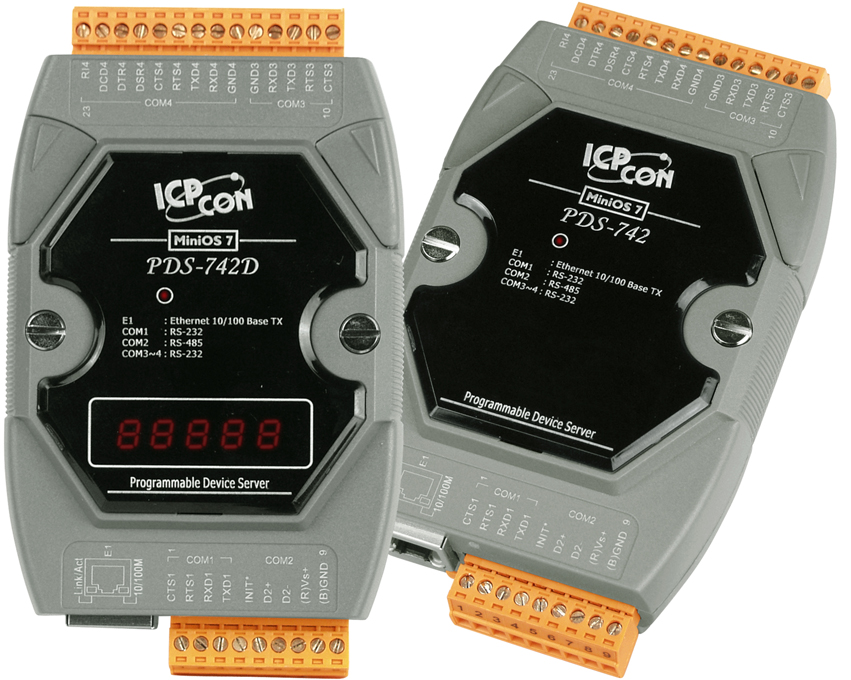

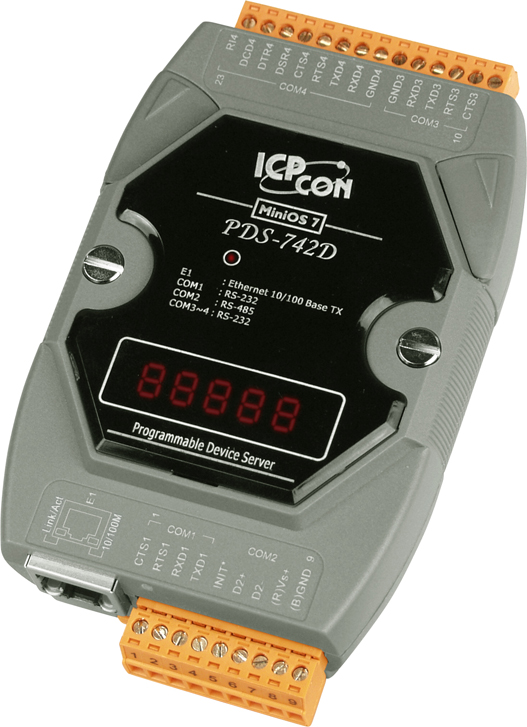

Сервер PDS-742D CR от ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную связь между различными устройствами, оснащёнными последовательными портами, и современными сетями передачи данных.
**Ключевые технические особенности:**
- Порты связи: 3 порта RS-232 и 1 порт RS-485, поддерживающие скорости передачи данных до 115200 бит/с.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base T(X) с разъёмом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Память: 512 КБ оперативной памяти, 512 КБ Flash-памяти и 16 КБ EEPROM для хранения конфигурационных данных.
- Процессор: 16-разрядный процессор 80186 с тактовой частотой 80 МГц, обеспечивающий надёжную обработку данных.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 2,7 Вт и защитой от неверной полярности.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, рабочая влажность от 5 до 90% без конденсации.

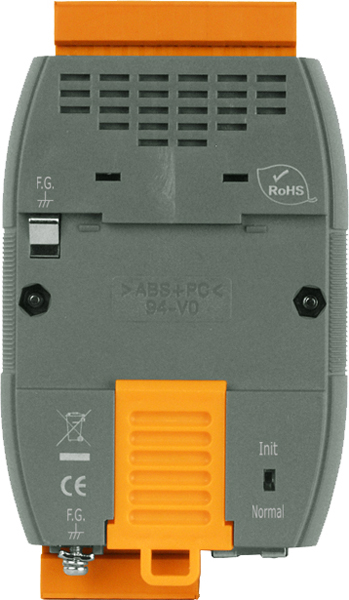

- Монтаж: Возможность монтажа на DIN-рейку или настенный монтаж, что обеспечивает гибкость в установке устройства.
- Индикация: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса устройства и системные индикаторы для визуального контроля.
**Области применения и целевая аудитория:**
Сервер PDS-742D CR предназначен для использования в промышленных и коммерческих приложениях, где требуется интеграция старых устройств с современными сетями. Это может включать системы автоматизации зданий, промышленное оборудование, системы управления доступом и другие решения, где необходимо обеспечить связь между устройствами с последовательными интерфейсами и Ethernet-сетью.
**Преимущества и совместимость:**
- Программируемость: Возможность разработки индивидуальных приложений с использованием встроенной операционной системы MiniOS7 и среды разработки на языке C, что позволяет адаптировать устройство под специфические требования.
- Надёжность: Наличие сторожевого таймера (watchdog) для автоматического восстановления работы устройства в случае сбоев, что повышает общую надёжность системы.
- Защита: Защита от неверной полярности питания и защита последовательных портов от электростатических разрядов до ±4 кВ, что увеличивает срок службы устройства в сложных эксплуатационных условиях.
- Совместимость: Поддержка стандартных протоколов и интерфейсов, что обеспечивает лёгкую интеграцию с различными устройствами и системами, использующими последовательные порты.
Сервер PDS-742D CR от ICP DAS является надёжным и гибким решением для интеграции последовательных интерфейсов в Ethernet-сети, обеспечивая эффективную и безопасную связь между различными устройствами в промышленных и коммерческих приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,7 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 4 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 4 |
| Серия устройства | PDS серия |
