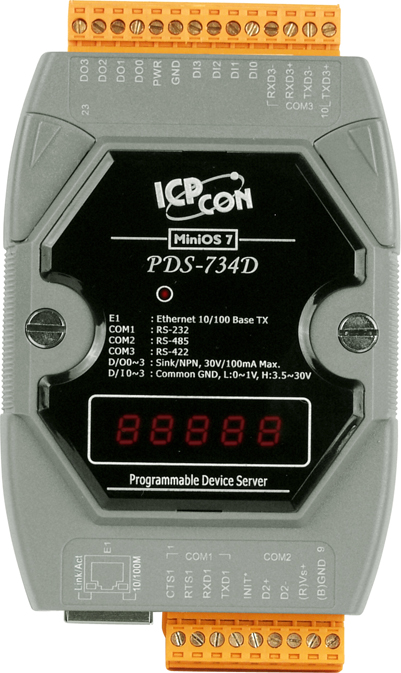

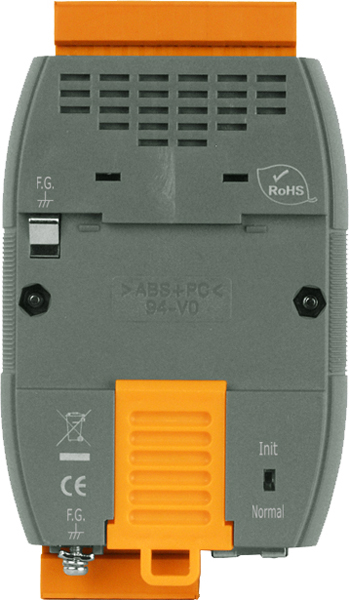

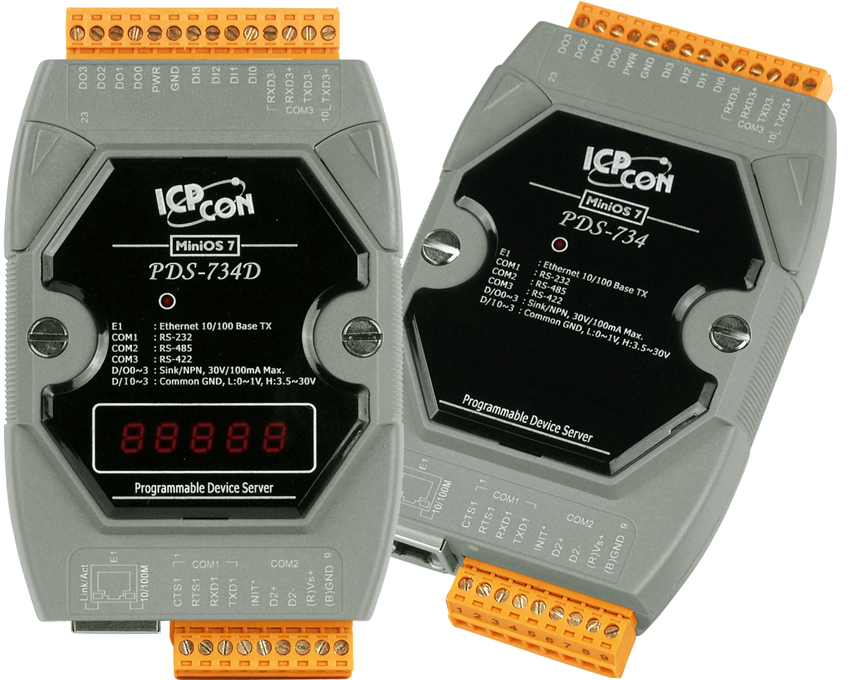

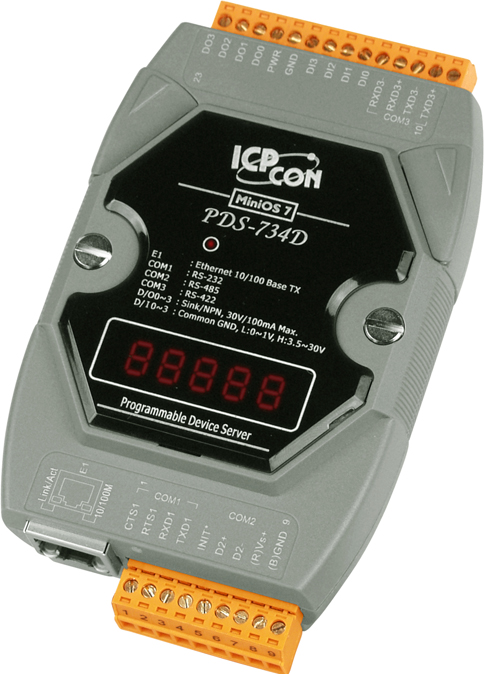

Сервер PDS-734D CR от ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232, RS-422 и RS-485 в Ethernet-сети. Это решение оптимально для предприятий, стремящихся обеспечить надежную и эффективную связь между различными промышленными устройствами и системами управления.
**Ключевые технические особенности:**
- Порты связи: 1 x RS-232, 1 x RS-422, 1 x RS-485, что обеспечивает гибкость подключения различных устройств.
- Дискретные входы/выходы: 4 входа и 4 выхода, позволяющие осуществлять базовый контроль и управление внешними устройствами.
- Скорость передачи данных: до 115200 бит/с, обеспечивая высокоскоростную передачу информации.
- Память: 512 КБ оперативной памяти, 512 КБ Flash-памяти и 16 КБ EEPROM для хранения конфигураций и данных.
- Процессор: 80186 с тактовой частотой 80 МГц, обеспечивающий быструю обработку данных.
- Питание: диапазон входного напряжения от 10 до 30 В постоянного тока, с защитой от неверной полярности.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 5 до 90% без конденсации.
- Монтаж: возможность установки на DIN-рейку или настенным способом, что упрощает интеграцию в существующие системы.
- Индикаторы: 5-разрядный 7-сегментный светодиодный дисплей и системные индикаторы для визуального контроля состояния устройства.
**Области применения и целевая аудитория:**
Сервер PDS-734D CR идеально подходит для предприятий, требующих интеграции старых последовательных устройств в современные Ethernet-сети. Это может включать системы автоматизации зданий, промышленное оборудование, системы мониторинга и управления, а также любые другие приложения, где необходимо обеспечить связь между различными интерфейсами и сетями.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка нескольких типов последовательных интерфейсов позволяет интегрировать разнообразное оборудование.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Простота монтажа: возможность установки на DIN-рейку или настенным способом упрощает процесс интеграции в существующие системы.
- Индикация состояния: наличие 7-сегментного дисплея и системных индикаторов позволяет оперативно отслеживать состояние устройства.
Сервер PDS-734D CR от ICP DAS представляет собой надежное и эффективное решение для интеграции последовательных интерфейсов в Ethernet-сети, обеспечивая гибкость, надежность и простоту монтажа для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,7 Вт |
| Количество портов RS-422 | 1 |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Количество портов RS-422/485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 3 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 3 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
