Артикул:
PDS-734 CR
Характеристики
Полное наименование:
—
Сервер PDS-734 CR Programmable Device Server1xRS-232, 1xRS-485, 1xRS-422, 4DI and 4DO
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

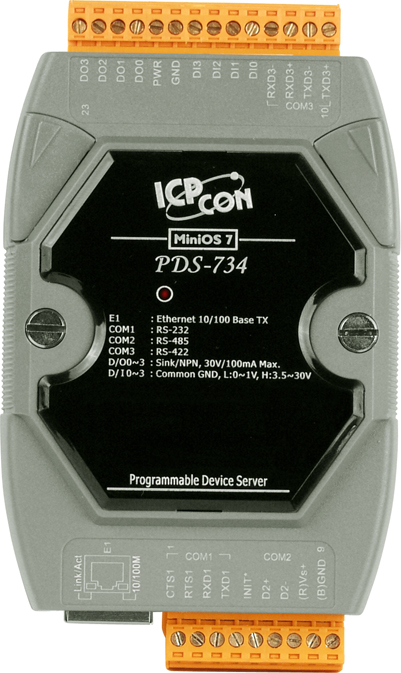

Сервер PDS-734 CR от компании ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232, RS-422 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную связь между промышленным оборудованием и современными компьютерными системами, расширяя возможности автоматизации и мониторинга.
**Ключевые технические особенности:**
- Процессор: 80186-совместимый, с тактовой частотой 80 МГц, обеспечивающий быструю обработку данных.
- Оперативная память: 512 КБ SRAM для хранения и быстрого доступа к данным.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base-T(X) (разъем RJ45) с поддержкой Auto MDI/MDI-X, обеспечивающий гибкость подключения.
- Порты ввода-вывода: 1 x RS-232, 1 x RS-422, 1 x RS-485, 4 дискретных входа и 4 дискретных выхода для взаимодействия с различными устройствами.
- Скорость передачи данных: до 115200 бит/с на последовательных портах, обеспечивая высокоскоростную передачу информации.
- Питание: диапазон входного напряжения от 10 до 30 В постоянного тока, с потребляемой мощностью 2 Вт, что делает устройство энергоэффективным.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 5 до 90% без конденсации, что позволяет использовать сервер в различных промышленных условиях.
- Монтаж: возможность установки на DIN-рейку или настенным способом, обеспечивая гибкость в размещении устройства.
**Области применения и целевая аудитория:**
Сервер PDS-734 CR идеально подходит для предприятий, занимающихся промышленной автоматизацией, мониторингом и управлением оборудованием, использующим последовательные интерфейсы. Он обеспечивает надежную связь между различными устройствами и центральными системами управления, что критично для эффективной работы производственных процессов.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных типов последовательных интерфейсов (RS-232, RS-422, RS-485) позволяет интегрировать сервер с широким спектром оборудования.
- Программируемость: возможность разработки индивидуальных приложений с использованием среды разработки C/C++ и операционной системы MiniOS7, что обеспечивает адаптацию под специфические требования заказчика.
- Надежность: широкий диапазон рабочих температур и устойчивость к внешним воздействиям гарантируют стабильную работу устройства в сложных промышленных условиях.
- Энергоэффективность: низкое потребление энергии (2 Вт) способствует снижению эксплуатационных расходов.
Сервер PDS-734 CR от ICP DAS является надежным и гибким решением для интеграции последовательных интерфейсов в Ethernet-сети, обеспечивая эффективную и стабильную работу промышленных систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,0 Вт |
| Количество портов RS-422 | 1 |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Количество портов RS-422/485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 3 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 3 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
