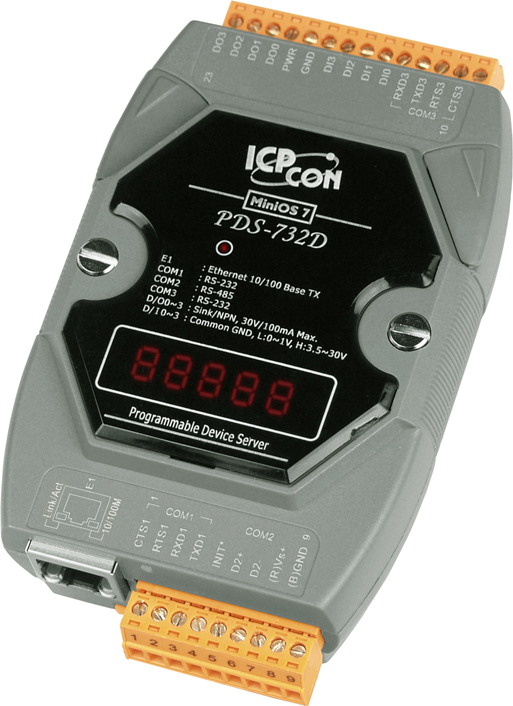

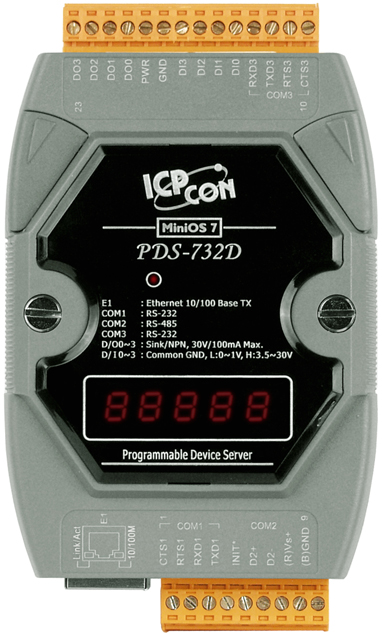

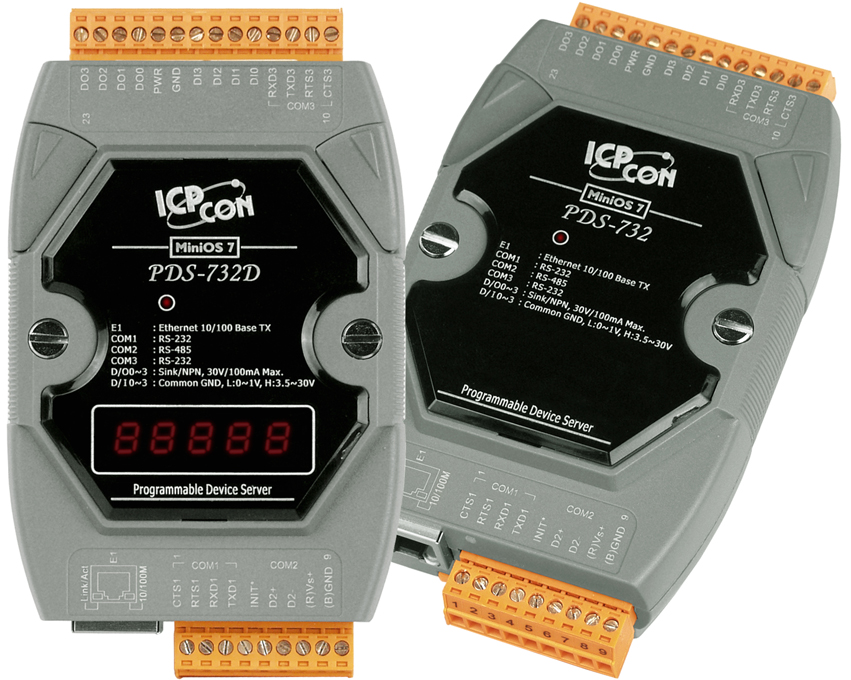

Сервер PDS-732D CR от компании ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение оптимально для предприятий, требующих надежного и гибкого способа подключения старого оборудования с последовательными портами к современным сетям.
**Ключевые технические особенности:**
- Порты связи: 2 порта RS-232 и 1 порт RS-485 обеспечивают гибкость подключения различных устройств.
- Дискретные входы/выходы: 4 канала дискретного ввода и 4 канала дискретного вывода позволяют интегрировать сервер в системы автоматизации с необходимыми входами и выходами.
- Скорость передачи данных: поддержка скорости до 115200 бит/с на всех портах обеспечивает быструю и эффективную передачу данных.
- Память: 512 КБ оперативной памяти, 512 КБ Flash-памяти и 16 КБ EEPROM обеспечивают достаточный объем для хранения данных и программ.
- Индикация: 5-разрядный 7-сегментный светодиодный дисплей и системные индикаторы облегчают мониторинг состояния устройства.
- Питание: диапазон входного напряжения от 10 до 30 В постоянного тока с защитой от неверной полярности и потреблением 2,7 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 5 до 90% без конденсации обеспечивают надежную работу в различных промышленных условиях.
**Области применения и целевая аудитория:**
Сервер PDS-732D CR предназначен для предприятий, где необходимо интегрировать старое оборудование с последовательными интерфейсами в современные Ethernet-сети. Это может быть полезно в сферах промышленной автоматизации, управления оборудованием, мониторинга и сбора данных, где требуется обеспечить связь между различными устройствами и системами.
**Преимущества и совместимость:**
- Гибкость подключения: возможность подключения различных устройств с последовательными интерфейсами к Ethernet-сети.
- Интеграция в системы автоматизации: наличие дискретных входов и выходов позволяет использовать сервер в качестве моста между различными компонентами системы.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
- Совместимость: поддержка стандартных протоколов и интерфейсов обеспечивает легкую интеграцию с существующим оборудованием и системами.
Сервер PDS-732D CR от ICP DAS является эффективным решением для предприятий, стремящихся обеспечить надежную и гибкую интеграцию старого оборудования с современными сетями, способствуя повышению эффективности и надежности своих систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,7 Вт |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 3 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 3 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
