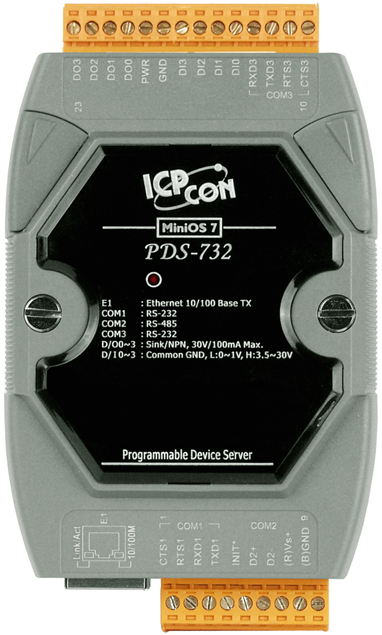

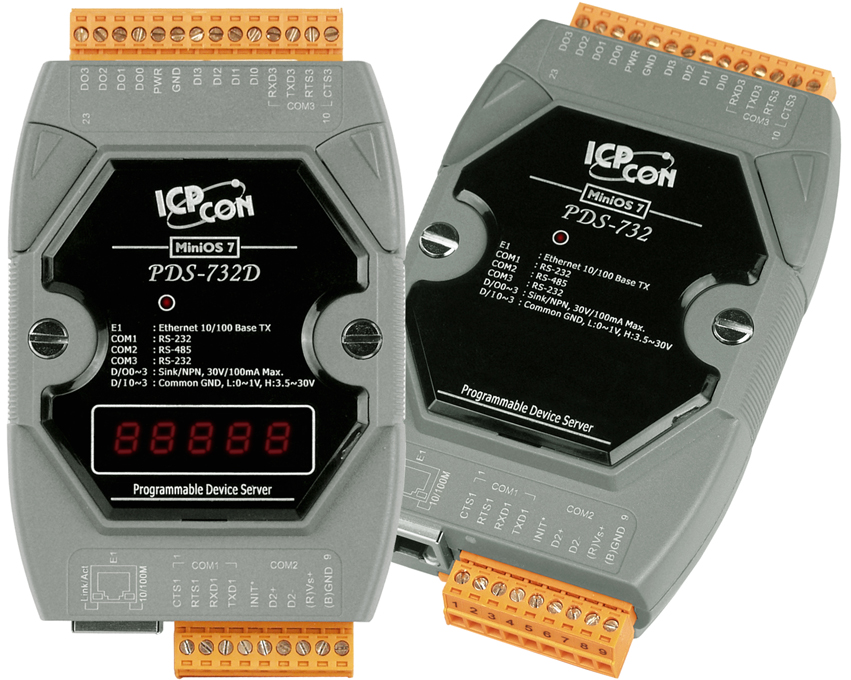

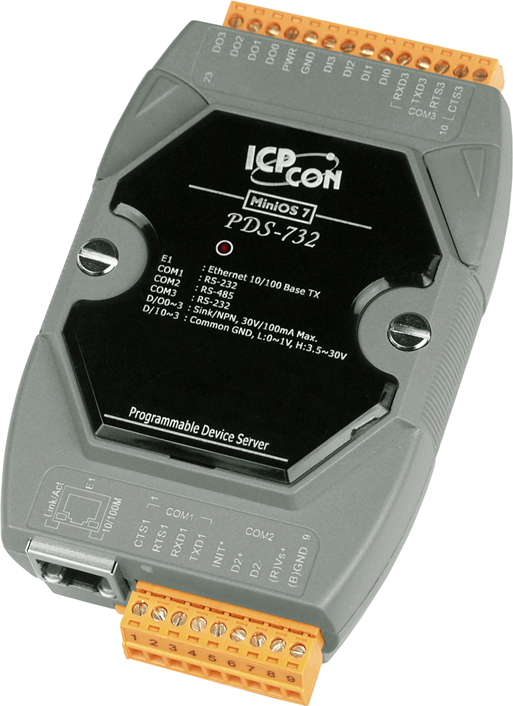

Сервер PDS-732 CR от ICP DAS представляет собой программируемое устройство, предназначенное для преобразования последовательных интерфейсов RS-232 и RS-485 в Ethernet-соединение. Это решение обеспечивает эффективную интеграцию старого оборудования с современными сетевыми технологиями, позволяя расширить возможности автоматизации и мониторинга в промышленных системах.
**Ключевые технические особенности:**
- Порты связи: 2 порта RS-232 и 1 порт RS-485, поддерживающие скорость передачи данных до 115200 бит/с.
- Ввод/вывод: 4 канала дискретного ввода (DI) и 4 канала дискретного вывода (DO), обеспечивающие гибкость в подключении различных устройств.
- Производительность: Оснащен 16-разрядным процессором 80186 с тактовой частотой 80 МГц, 512 КБ оперативной памяти и 512 КБ встроенной Flash-памяти для хранения конфигураций и данных.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, с защитой от неверной полярности и потреблением тока 2,0 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 5 до 90% без конденсации.

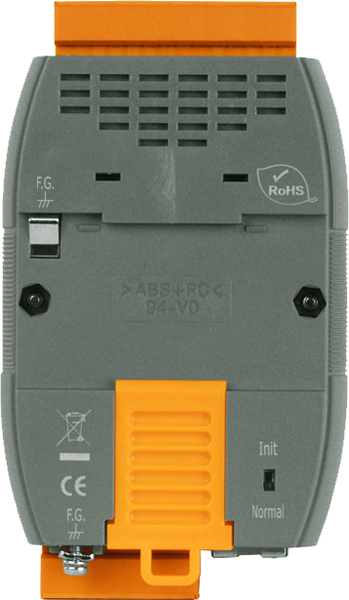

- Монтаж: Возможность монтажа на DIN-рейку или настенный монтаж, что упрощает интеграцию в существующие системы.
- Программное обеспечение: Предустановленное ПО «Сервер последовательных портов» и поддержка среды разработки C, что обеспечивает гибкость в настройке и программировании устройства.
**Области применения и целевая аудитория:**
Сервер PDS-732 CR идеально подходит для предприятий, требующих интеграции старых устройств с современными сетями. Это может включать системы управления производственными процессами, системы мониторинга и управления в энергетике, а также в транспортной и логистической сферах. Устройство предназначено для инженеров и технических специалистов, занимающихся автоматизацией и модернизацией промышленных систем.
**Преимущества и совместимость:**
- Гибкость подключения: Поддержка различных типов последовательных интерфейсов и дискретных входов/выходов позволяет интегрировать разнообразное оборудование.
- Надежность: Широкий диапазон рабочих температур и защита от неверной полярности обеспечивают стабильную работу в сложных промышленных условиях.
- Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку или настенно упрощают установку и обслуживание устройства.
- Совместимость: Поддержка стандартных протоколов и интерфейсов обеспечивает легкую интеграцию с существующими системами и оборудованием.
Сервер PDS-732 CR от ICP DAS является надежным и эффективным решением для преобразования последовательных интерфейсов в Ethernet, обеспечивая гибкость и надежность при интеграции различных устройств в промышленных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,0 Вт |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Процессор | 80186 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настенный |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 3 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 3 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
