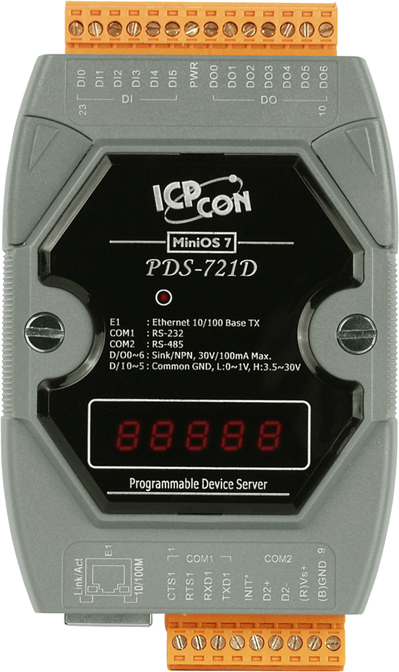

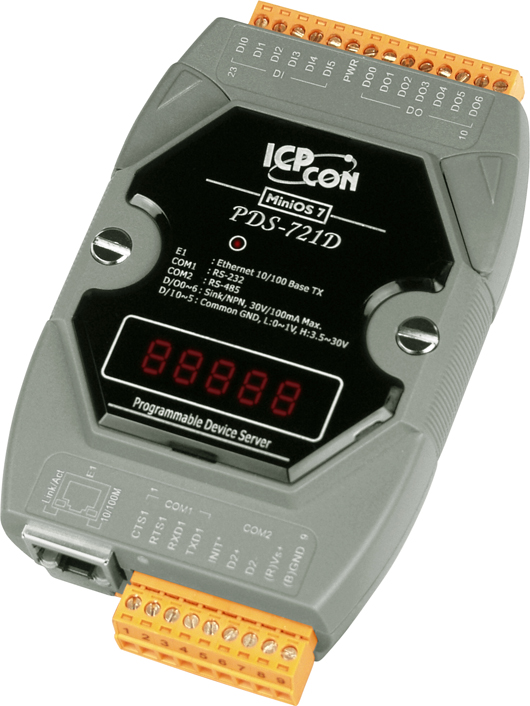

Сервер PDS-721D CR от компании ICP DAS представляет собой программируемое устройство, предназначенное для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную передачу данных между различными устройствами, расширяя возможности промышленной автоматизации и управления.
**Ключевые технические особенности:**
- Процессор: 80186 с тактовой частотой 80 МГц, обеспечивающий стабильную работу устройства.
- Память: 512 КБ оперативной памяти (SRAM), 512 КБ флеш-памяти и 16 КБ EEPROM для хранения данных и конфигураций.
- Интерфейсы: один порт RS-232 и один порт RS-485 для подключения различных устройств с последовательными интерфейсами.
- Скорость передачи данных: до 115200 бит/с, обеспечивающая быструю и надежную передачу информации.
- Порты Ethernet: один порт 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для гибкости подключения.
- Дискретные входы/выходы: 6 входов и 7 выходов с открытым коллектором, позволяющие интегрировать устройство в системы сбора и управления сигналами.
- Электропитание: рабочее напряжение 10–30 В постоянного тока с защитой от неверной полярности и потреблением 2,7 Вт.
- Условия эксплуатации: рабочая температура от –25°C до +75°C, температура хранения от –40°C до +85°C, влажность от 5% до 90% без конденсации.

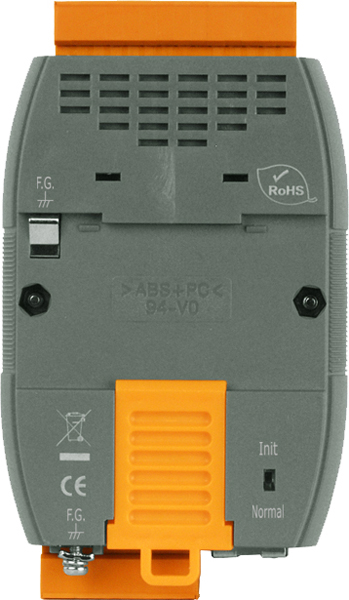

- Монтаж: возможность монтажа на DIN-рейку, настольный или настенный монтаж для удобства установки в различных условиях.
- Дисплей: 5-разрядный 7-сегментный светодиодный дисплей для отображения статуса устройства и диагностики.
**Области применения и целевая аудитория:**
Сервер PDS-721D CR предназначен для использования в промышленных системах автоматизации, где требуется интеграция устройств с последовательными интерфейсами в Ethernet-сети. Это может включать системы управления производственными процессами, мониторинг и управление оборудованием, а также сбор и анализ данных с различных датчиков и устройств. Целевая аудитория включает инженеров, системных интеграторов и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных типов последовательных интерфейсов (RS-232 и RS-485) позволяет интегрировать широкий спектр устройств.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: различные варианты монтажа (на DIN-рейку, настольный или настенный) позволяют адаптировать устройство под конкретные требования установки.
- Индикация статуса: наличие 7-сегментного дисплея и системных индикаторов упрощает диагностику и мониторинг состояния устройства.
- Совместимость: поддержка стандартных протоколов и интерфейсов обеспечивает легкую интеграцию с существующими системами и оборудованием.
Сервер PDS-721D CR от ICP DAS является надежным и эффективным решением для интеграции последовательных интерфейсов в Ethernet-сети, обеспечивая гибкость, надежность и удобство эксплуатации в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 33 |
| Потребление тока | 2,7 Вт |
| Штатные линии ввода-вывода | 6DI/7DO |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Предустановленное ПО | Сервер последовательных портов |
| Сторожевой таймер | Есть |
| Cреда разработки | Си |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Скорость передачи данных | 100 Мбит/с |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Бит данных | 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Резистор в цепи смещения | Есть |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| Процессор | 80186, 80 МГц |
| SRAM | 512 Kб |
| Количество последовательных портов | 2 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 2 |
| Серия устройства | PDS серия |
| Количество каналов дискретного ввода | 6 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 7 |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 6 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
