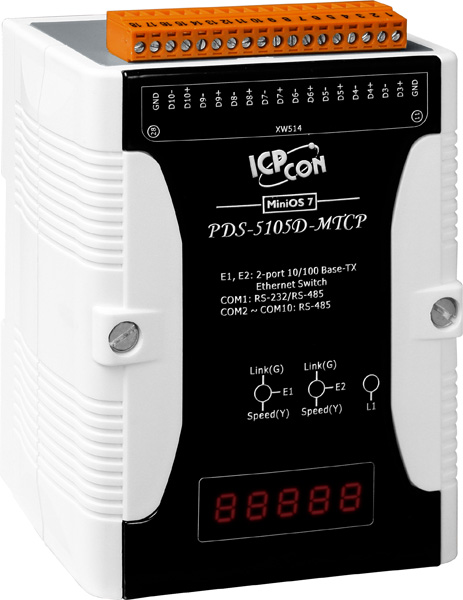

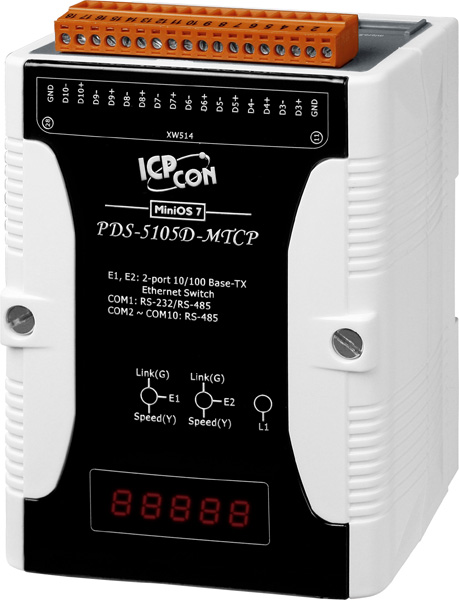

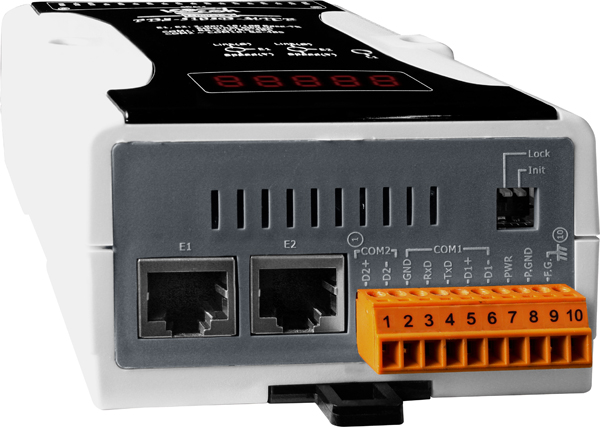

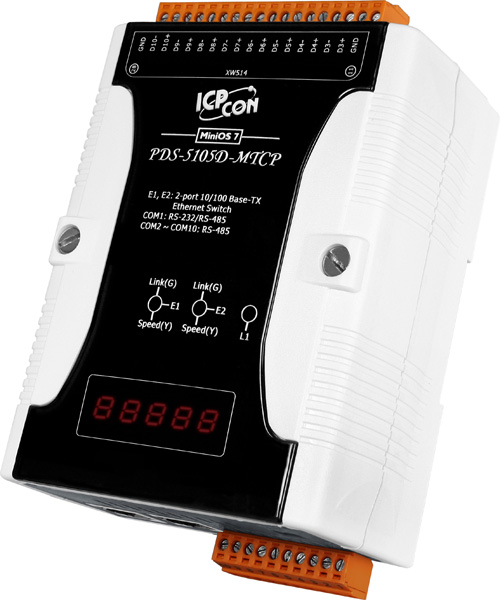

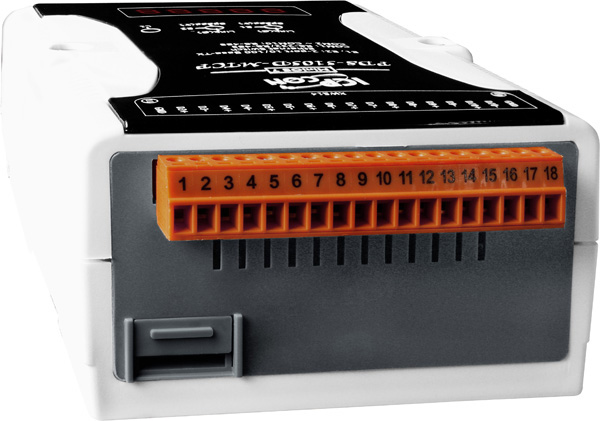

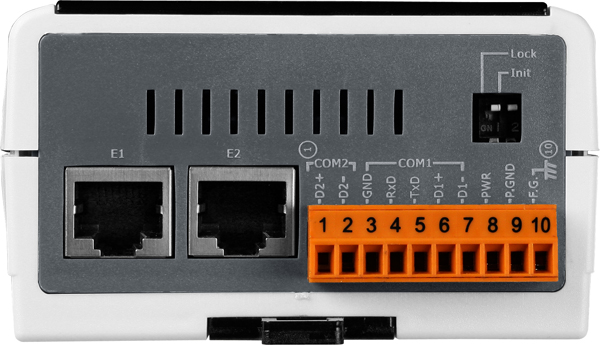

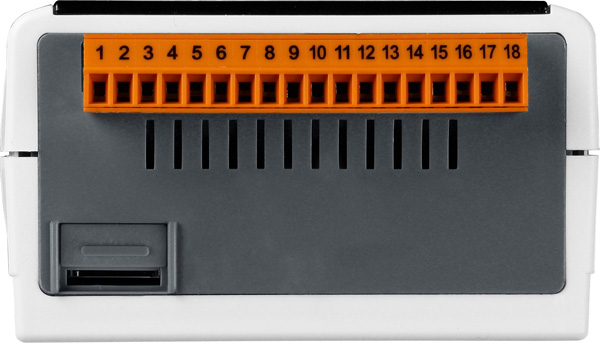

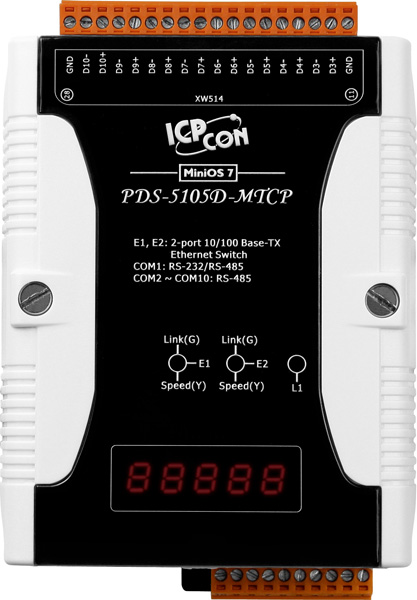

Сервер PDS-5105D-MTCP CR от ICP DAS представляет собой программируемое устройство, предназначенное для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Он оснащён 10 последовательными портами, из которых 9 являются RS-485, а 1 может работать как RS-232/485, а также двумя портами Ethernet с функцией LAN Bypass, обеспечивающими непрерывность связи при выходе устройства из строя.
Ключевые технические особенности устройства включают:
- Поддержка протоколов: Modbus TCP (Slave), Modbus RTU (Master), Modbus ASCII (Master).
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base-T(X) (разъём RJ45) с встроенным коммутатором и функцией LAN Bypass.
- Скорость передачи данных: до 115200 бит/с на всех портах.
- Память: 512 КБ оперативной памяти, 512 КБ Flash-памяти и 16 КБ EEPROM.
- Питание: входное напряжение 12–48 В постоянного тока, потребление тока 0,18 А при 24 В постоянного тока, защита от неверной полярности.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, влажность от 10 до 90% без конденсации.
- Габариты: 91 мм в ширину, 132 мм в высоту, 52 мм в глубину; монтаж на DIN-рейку.
Устройство предназначено для применения в различных областях промышленной автоматизации, включая системы управления зданиями, фабричные и домашние автоматизированные системы. Оно обеспечивает эффективное преобразование и передачу данных между устройствами, работающими по различным протоколам Modbus, что позволяет интегрировать старые системы с новыми решениями, повышая общую эффективность и гибкость автоматизированных процессов.
Преимущества PDS-5105D-MTCP CR включают:
- Гибкость подключения: возможность подключения устройств с интерфейсами RS-232 и RS-485 к сети Ethernet, расширяя возможности интеграции.
- Непрерывность связи: функция LAN Bypass обеспечивает сохранение связи между устройствами при выходе сервера из строя.
- Программируемость: возможность изменения внутренней программы устройства под специфические требования пользователя.
- Надёжность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях эксплуатации.
Сервер PDS-5105D-MTCP CR является надёжным и гибким решением для интеграции устройств с различными интерфейсами в единую сеть, обеспечивая эффективную и бесперебойную работу промышленных автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Поддерживаемые протоколы | Modbus TCP Modbus RTU Modbus ASCII |
| Габаритные размеры, мм | 91 x 132 x 52 |
| Потребление тока | 0.18 А @ 24 В пост. |
| Количество портов RS-485 | 9 |
| Количество портов RS-232/485 | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-485: Data+, Data- |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 10 |
| Серия устройства | PDS-500 |
| Процессор | 80186, 80 МГц или совместимый |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Общее количество портов | 2 |
