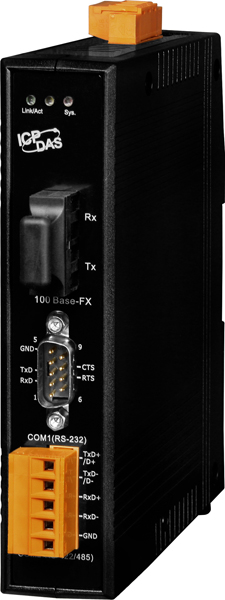

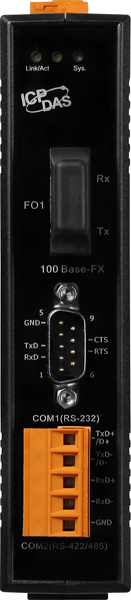

Сервер PDS-220FCS CR от компании ICP DAS предназначен для преобразования последовательных интерфейсов RS-232 и RS-422/485 в Ethernet с использованием одномодового оптоволокна. Это решение обеспечивает надежную и высокоскоростную передачу данных на расстояния до 30 км, что делает его идеальным для применения в промышленных и автоматизированных системах, где требуется передача данных на большие расстояния с минимальными потерями.
**Ключевые технические особенности:**
- Процессор: 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий стабильную работу устройства.
- Оперативная память: 512 КБ, достаточная для эффективной обработки данных.
- Порты: 1 порт RS-232 и 1 порт RS-422/485, поддерживающие скорости передачи данных до 115200 бит/с.
- Оптоволоконный интерфейс: одномодовое оптоволокно с разъемом SC, поддерживающее длину волны 1310 или 1300 нм.
- Электропитание: рабочее напряжение 12–48 В постоянного тока, с потреблением тока 0,14 А при 24 В.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, влажность 10–90% без конденсации.
- Габариты: 31 x 123 x 157 мм, корпус из пластика, монтаж на DIN-рейку.
**Области применения и целевая аудитория:**
Сервер PDS-220FCS CR предназначен для интеграции в системы автоматизации зданий, промышленные сети и системы управления, где требуется передача данных на большие расстояния с использованием оптоволоконных линий связи. Он обеспечивает надежную и быструю передачу данных между различными устройствами, такими как контроллеры, датчики и исполнительные механизмы, что критично для эффективной работы автоматизированных систем.
**Преимущества и совместимость:**
- Длительная передача данных: возможность передачи данных на расстояния до 30 км по одномодовому оптоволокну.
- Гибкость подключения: поддержка различных типов последовательных интерфейсов (RS-232, RS-422/485), что обеспечивает совместимость с широким спектром промышленного оборудования.
- Надежность: встроенный сторожевой таймер и защита от неверной полярности повышают устойчивость устройства к внешним воздействиям.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и высокая степень защиты от влаги и пыли обеспечивают надежную работу в различных условиях эксплуатации.
Сервер PDS-220FCS CR является эффективным решением для организации надежной и быстрой передачи данных в промышленных и автоматизированных системах, обеспечивая высокую степень совместимости и устойчивости к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 1 |
| Количество портов RS-422/485 | 1 |
| Габаритные размеры, мм | 31 x 123 x 157 |
| Потребление тока | 0.14 А @ 24 В пост. |
| Допустимые потери в канале связи, дБм | 19 |
| Чувствительность оптического приемника, дБм | -34 |
| Мощность оптического передатчика, дБм | -8 |
| Насыщение приемника, дБм | -5 |
| Количество оптических портов | 1 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Разъем | SC |
| Тип интерфейса | Одномодовое оптоволокно |
| Дальность передачи по оптоволокну | до 30 км |
| Длина волны по оптоволокну, нм | 1310 1300 |
| Тип оптоволоконного кабеля | 9/125 мкм 10/125 мкм 8.3/125 мкм 8.7/125 мкм |
| Бит данных | 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Резистор в цепи смещения | Есть |
| Оперативная память | 512 КБ |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество последовательных портов | 2 |
| Наличие оптических портов | Есть |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-232 RS-422 RS-485 |
| Разъем последовательного порта | DB9 'папа' Клемма |
| Общее количество портов | 2 |
| Серия устройства | PDS серия |
