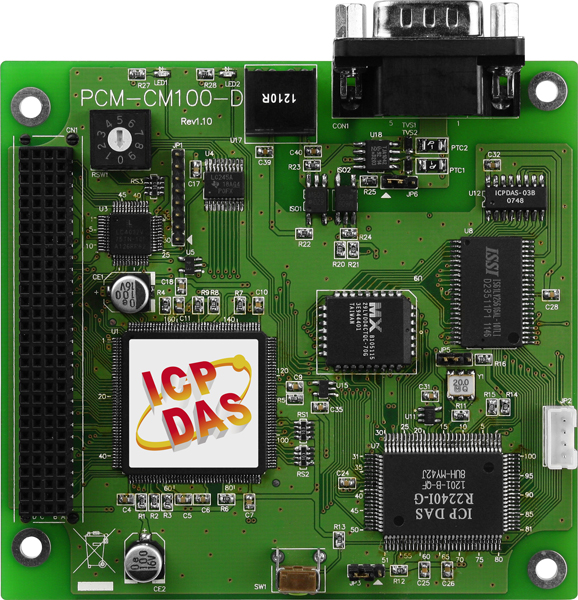

Плата PCM-CM100-D представляет собой 1-портовый адаптер интерфейса CAN, предназначенный для интеграции в системы с шиной PCI-104. Она обеспечивает надежную и высокоскоростную связь между различными устройствами в промышленной автоматизации и системах управления.
Ключевые технические особенности платы PCM-CM100-D включают:
- Контроллер CAN: NXP SJA1000T, обеспечивающий эффективную обработку сообщений CAN.
- Приемопередатчик CAN: NXP 82C250, гарантирующий стабильную передачу данных.
- Скорость передачи данных: до 1 Мбит/с, что соответствует требованиям большинства промышленных приложений.
- Изоляция электрической цепи: 3 кВ, обеспечивающая защиту от электромагнитных помех и повышающих надежность системы.
- Изоляция последовательных портов: наличие изоляции повышает устойчивость к внешним воздействиям.
- Терминальный резистор: 120 Ом, выбираемый с помощью джампера, что упрощает настройку системы.
- Разъем порта CAN: DB9 'папа', обеспечивающий совместимость с широким спектром кабелей и устройств.
- Габаритные размеры: 90 x 96 мм, что позволяет использовать плату в ограниченных пространствах.
- Потребление тока: 400 мА при +5 В, что соответствует стандартам энергопотребления для подобных устройств.
- Рабочая температура: от 0 до +60°C, что делает плату подходящей для эксплуатации в различных климатических условиях.
- Рабочая влажность: от 5% до 85% без образования конденсата, расширяя диапазон условий эксплуатации.
- Температура хранения: от -20 до +70°C, обеспечивая сохранность устройства при транспортировке и хранении.
- Совместимость с операционными системами: Windows XP/7/8/10, что обеспечивает гибкость при интеграции в существующие системы.
- Поддержка библиотек: VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, что упрощает разработку программного обеспечения для взаимодействия с платой.
Плата PCM-CM100-D предназначена для использования в различных областях промышленной автоматизации, включая системы управления производственными процессами, мониторинг и диагностику оборудования, а также в приложениях, требующих надежной и быстрой передачи данных между устройствами. Ее можно интегрировать в существующие системы с шиной PCI-104, обеспечивая расширение функциональности без значительных изменений в аппаратной части.
Преимущества платы PCM-CM100-D включают:
- Высокая скорость передачи данных, соответствующая требованиям большинства промышленных приложений.
- Надежная изоляция, обеспечивающая защиту от электромагнитных помех и повышающая устойчивость системы к внешним воздействиям.
- Гибкость в настройке благодаря выбору терминального резистора с помощью джампера.
- Совместимость с широким спектром операционных систем, что упрощает интеграцию в существующие инфраструктуры.
- Поддержка различных библиотек программирования, что облегчает разработку программного обеспечения для взаимодействия с платой.
При выборе платы PCM-CM100-D важно учитывать совместимость с существующими системами и требования к условиям эксплуатации. Рекомендуется ознакомиться с технической документацией и, при необходимости, проконсультироваться с техническими специалистами для оптимальной интеграции устройства в вашу систему.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 90 x 96 |
| Потребление тока | 400 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | до 1 Мбита/сек |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Библиотеки | VB 6.0 VC++ 6.0 BCB 6.0 Delphi 4.0 |
| Тип шины | PCI-104 |
| Драйверы для ОС | Windows XP/7/8/10 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PCM серия |
