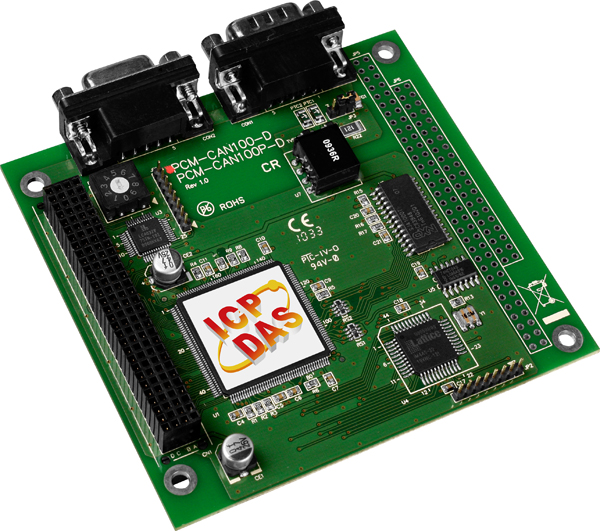

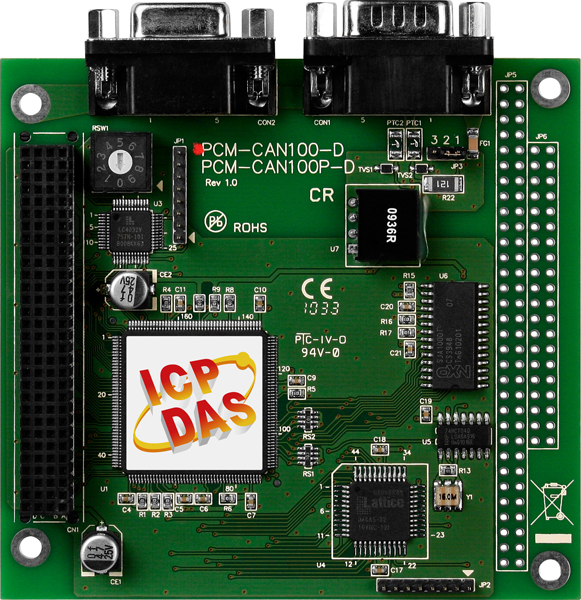

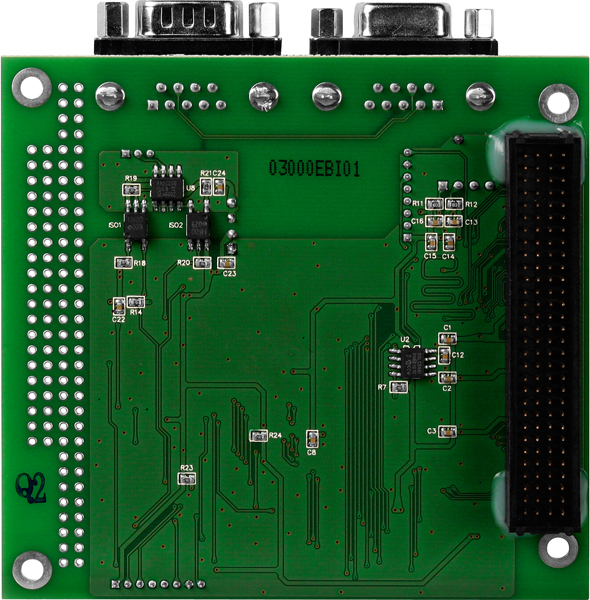

Плата PCM-CAN100-D CR — это 1-портовый модуль PCI-104, предназначенный для интеграции в промышленные системы, требующие надежной и изолированной CAN-связи. С помощью этого устройства можно обеспечить эффективное взаимодействие между различными компонентами системы, такими как датчики, исполнительные механизмы и контроллеры, в соответствии с промышленными стандартами.
Ключевые технические особенности платы PCM-CAN100-D CR включают:
- Совместимость с PCI-104: Плата соответствует стандарту PCI-104, обеспечивая компактный и надежный интерфейс для встраивания в промышленные компьютеры.
- Поддержка CAN 2.0A и 2.0B: Совместимость с двумя версиями спецификации CAN гарантирует широкую совместимость с различными устройствами и протоколами.
- Скорость передачи данных до 1 Мбит/с: Высокая скорость передачи данных обеспечивает быструю и эффективную коммуникацию между компонентами системы.
- Изоляция: Электрическая изоляция на уровне 3 кВ и фотопараллельная изоляция на 2500 В/мкс обеспечивают защиту от помех и повышают надежность работы в сложных промышленных условиях.
- Встроенный терминатор: Наличие джампера для выбора 120-омного терминатора упрощает настройку и повышает гибкость системы.
- Компактные размеры: Габариты 91 x 22 x 96 мм позволяют интегрировать плату в ограниченные пространства промышленных шкафов и устройств.
Области применения платы PCM-CAN100-D CR включают:
- Автоматизация зданий: Интеграция в системы управления освещением, отоплением и вентиляцией для централизованного мониторинга и управления.
- Промышленная автоматизация: Связь между различными машинами и оборудованием на производственных линиях для синхронизации и контроля процессов.
- Системы управления транспортом: Обеспечение связи между компонентами транспортных средств, такими как двигатели, тормоза и системы безопасности.
- Умные здания: Интеграция в системы управления для мониторинга и управления различными системами здания, включая освещение, отопление и безопасность.
Преимущества платы PCM-CAN100-D CR включают:
- Высокая надежность: Изоляция и защита от помех обеспечивают стабильную работу в промышленных условиях.
- Гибкость настройки: Встроенный терминатор и поддержка различных протоколов позволяют адаптировать систему под конкретные требования.
- Компактность: Малые размеры облегчают интеграцию в ограниченные пространства.
Плата PCM-CAN100-D CR совместима с различными операционными системами, включая Windows XP/7/8/10 и Linux 2.6.x ~ 4.8.0, что обеспечивает гибкость при разработке программного обеспечения. Драйверы и библиотеки для популярных языков программирования, таких как VB 6.0, VC++ 6.0, Delphi 4.0, C#.Net и VB.Net, упрощают процесс разработки и интеграции. Разъем DB9 'папа' обеспечивает надежное подключение к CAN-шине, а поддержка скорости передачи данных до 1 Мбит/с гарантирует высокую производительность системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 22 x 96 |
| Потребление тока | 250 мА при +5 В |
| Изоляция электрической цепи | 3 кВ |
| Количество портов CAN | 1 |
| Изоляция | 2.5 кВ |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Контроллер CAN | NXP SJA1000T |
| Скорость передачи данных | до 1 Мбита/сек |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | DB9 'папа' |
| Библиотеки | LabView DASYLab InduSoft VB 6.0 VC++ 6.0 BCB 6.0 Delphi 4.0 C#.Net VB.Net |
| Тип шины | PCI-104 |
| Драйверы для ОС | Windows XP/7/8/10 Linux 2.6.x ~ 4.8.0 |
| Количество последовательных портов | 1 |
| Изоляция последовательных портов | Есть |
| Тип устройства | Плата |
| Серия устройства | PCM серия |
