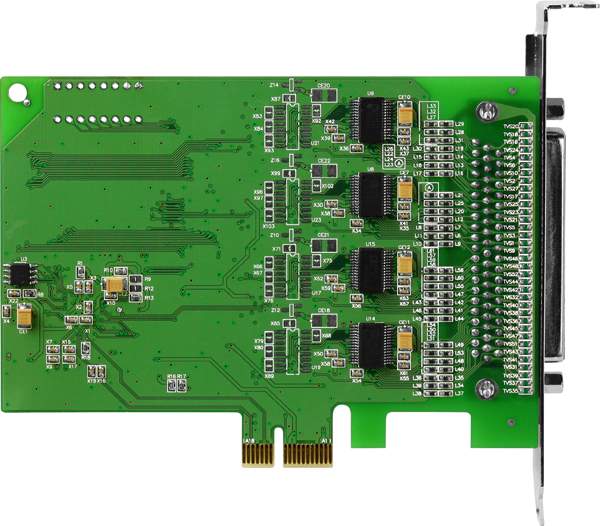

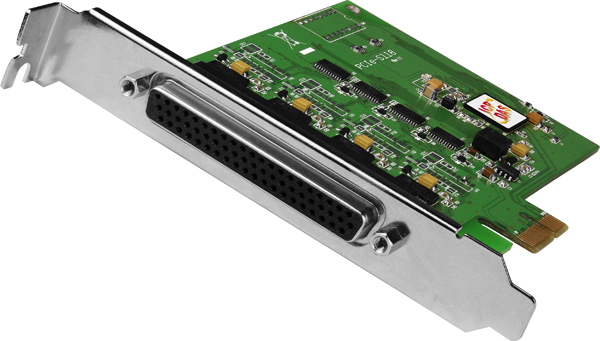

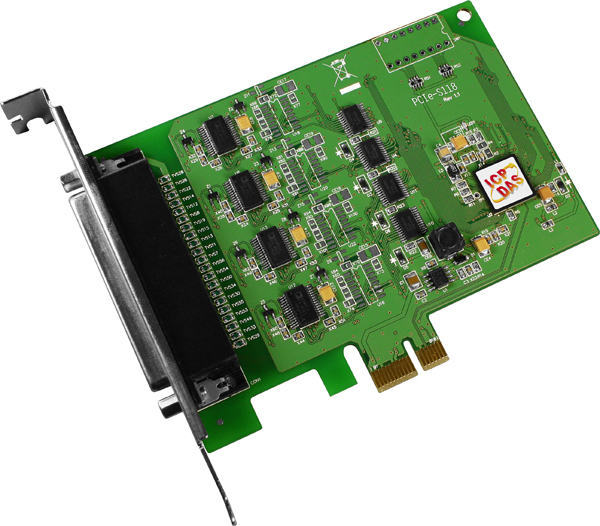

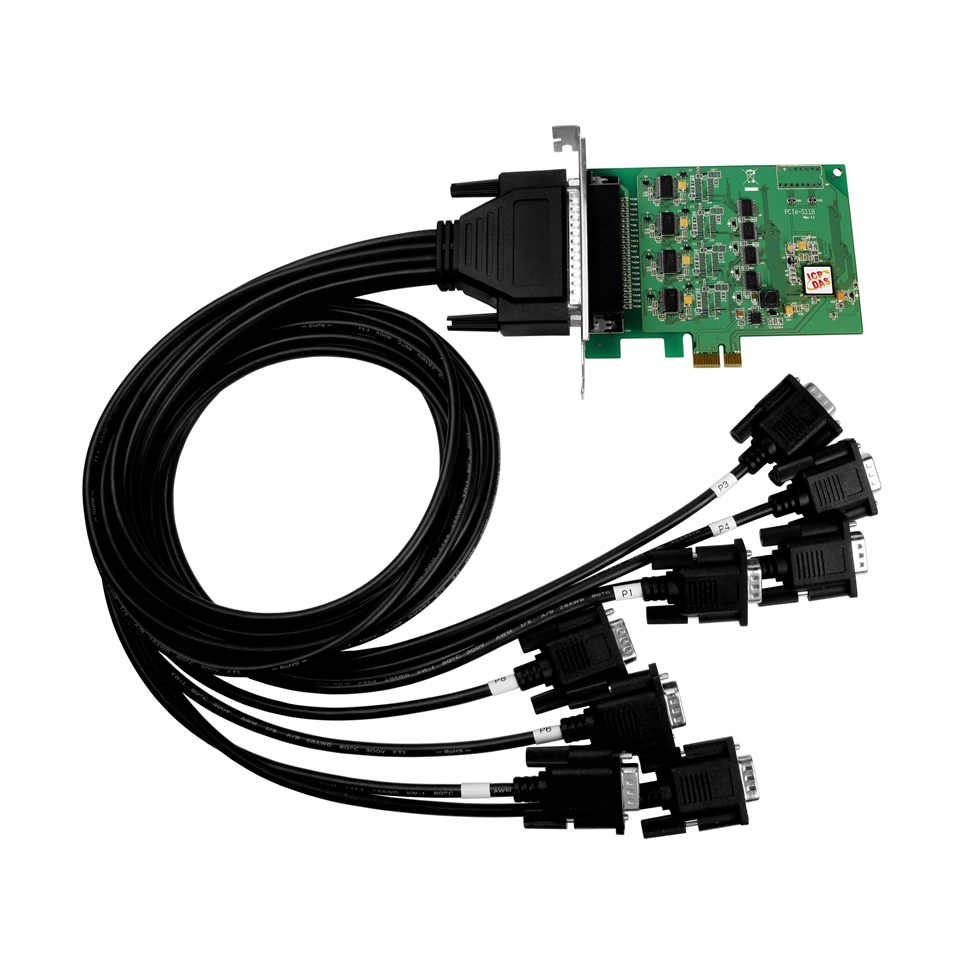

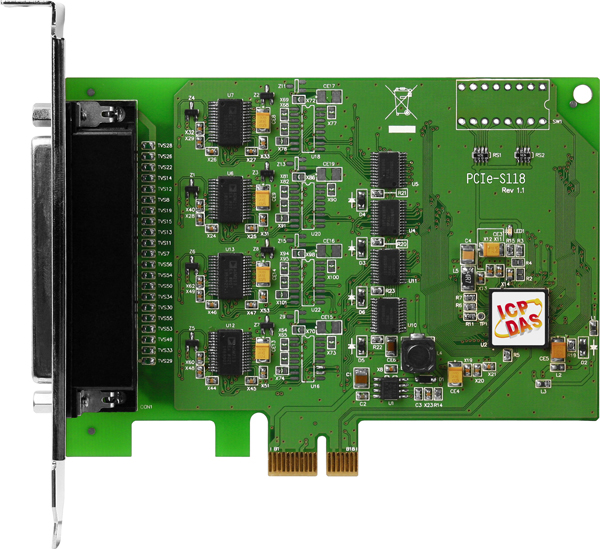

Плата PCIe-S118 CR от ICP DAS представляет собой расширение PCI Express x1, обеспечивающее 8 последовательных портов RS-232. Это решение предназначено для интеграции в компьютеры, требующие подключения множества устройств с интерфейсом RS-232, таких как сканеры штрих-кодов, принтеры, интеллектуальные датчики и измерительные приборы.
Ключевые технические особенности платы PCIe-S118 CR включают:
- Системная шина: PCI Express x1, обеспечивающая высокоскоростную передачу данных.
- Количество портов: 8 последовательных портов RS-232, каждый с максимальной скоростью передачи данных до 921600 бит/с.
- Буфер данных FIFO: 256 байт на каждый порт, что способствует эффективной обработке данных.
- Контроллер интерфейса: 16C950, обеспечивающий надежную работу портов.
- Разъемы подключения: DB62 'мама' для подключения к устройствам.
- Электропитание: Потребление тока 120 мА при 5 В, что соответствует стандартам PCI Express.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, влажность от 0 до 90% без конденсации; температура хранения от -20 до +70°C.
- Габаритные размеры: 131 x 121 x 22 мм, что позволяет установить плату в стандартные корпуса компьютеров.
Плата PCIe-S118 CR идеально подходит для применения в промышленных системах автоматизации, где требуется надежное подключение множества устройств с интерфейсом RS-232. Ее можно интегрировать в системы сбора данных, управления производственными процессами, мониторинга и диагностики оборудования. Совместимость с операционными системами Windows Server 2003, Windows XP, Windows 7, Windows 8 и Windows Vista обеспечивает гибкость в выборе программного обеспечения для управления портами.
Преимущества использования платы PCIe-S118 CR включают:
- Высокая скорость передачи данных: Поддержка скорости до 921600 бит/с на каждом порту.
- Эффективная обработка данных: Буфер FIFO на 256 байт на порт снижает нагрузку на процессор.
- Надежность: Использование контроллера 16C950 гарантирует стабильную работу портов.
- Универсальность: Совместимость с различными операционными системами Windows расширяет возможности интеграции.
- Компактные размеры: Габариты 131 x 121 x 22 мм позволяют установить плату в ограниченном пространстве.
При выборе платы PCIe-S118 CR важно учитывать совместимость с существующим оборудованием и требования к условиям эксплуатации. Для обеспечения надежной работы рекомендуется использовать качественные кабели и разъемы, соответствующие стандартам RS-232. Также следует учитывать требования к электропитанию и условиям окружающей среды, чтобы обеспечить оптимальную производительность и долговечность системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 131 x 121 x 22 |
| Потребление тока | 120 мА @ 5 В |
| Буфер данных FIFO, байт | 256 |
| Количество портов RS-232 | 8 |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Скорость передачи данных, бит/с | 921600 макс. |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Контроллер последовательного интерфейса | 16C950 |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Разъем для подключения к устройству | DB62 'мама' |
| Тип шины | PCI Express |
| Количество последовательных портов | 8 |
| Тип устройства | Плата |
| Тип последовательных портов | RS-232 |
| Серия устройства | PCIe серия |
