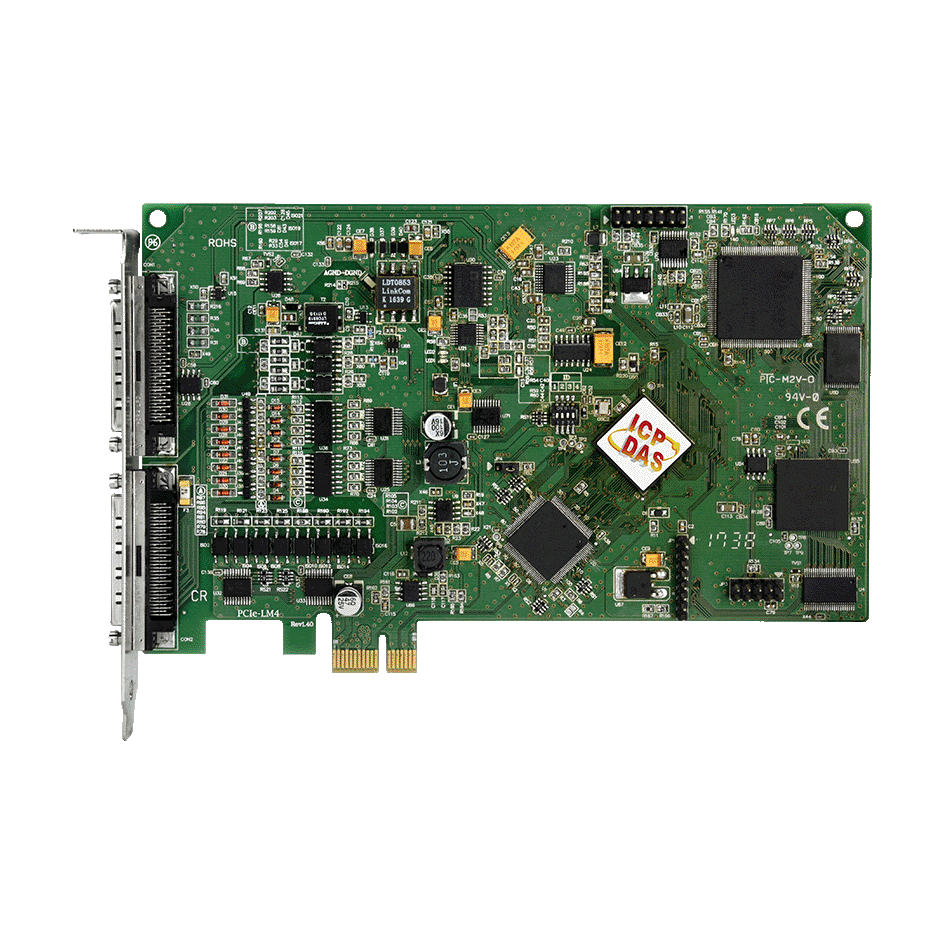

Плата PCIe-LM4 CR от компании ICP DAS представляет собой многофункциональный адаптер PCI Express, предназначенный для интеграции в компьютерные системы с целью расширения возможностей ввода-вывода. Она обеспечивает высокоточные измерения и управление в реальном времени, что делает ее идеальным решением для промышленных приложений, требующих надежности и точности.
Ключевые технические особенности платы PCIe-LM4 CR включают:
- Аналоговый ввод: 4 дифференциальных канала с разрешением 24 бита и частотой дискретизации до 15 кГц. Поддерживаются диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В и ±10 В.
- Аналоговый вывод: 2 канала с разрешением 16 бит, обеспечивающие выходные напряжения ±5 В и ±10 В.
- Дискретный ввод: 16 каналов с гальванической изоляцией до 2500 В, поддерживающие уровни логических сигналов 0–1 В (лог. 0) и 5–24 В (лог. 1).
- Дискретный вывод: 16 каналов с открытым коллектором, максимальная нагрузка на канал — 100 мА, диапазон выходных частот — до 4 МГц.
- Счетчики/энкодеры: 2 канала с разрешением 32 бита, максимальная частота счета — 12 МГц, поддержка различных режимов сигнала (CW/CCW, Pulse/Dir, фазы AB).
- Интерфейс: Системная шина PCI Express x1, разъем 2x68-pin SCSI VHDCI.
- Электропитание: Потребление тока 1 А при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, влажность 5–85% без конденсации.
- Размеры: 187 x 101 x 22 мм.
Плата PCIe-LM4 CR предназначена для использования в различных промышленных сферах, включая системы автоматизации, контроль и управление процессами, а также в приложениях, требующих точных измерений и управления в реальном времени. Ее возможности позволяют интегрировать в системы, где необходимы высокоточные аналоговые и цифровые входы/выходы, а также управление движением и частотой.
Преимущества использования платы PCIe-LM4 CR включают:
- Высокая точность измерений: 24-битное разрешение АЦП и 16-битное разрешение ЦАП обеспечивают точные данные для анализа и управления.
- Гибкость конфигурации: Поддержка различных диапазонов входных и выходных сигналов позволяет адаптировать плату под конкретные требования приложения.
- Надежность: Гальваническая изоляция и широкий диапазон рабочих температур обеспечивают стабильную работу в промышленных условиях.
- Интеграция: Совместимость с системной шиной PCI Express x1 и наличие разъема 2x68-pin SCSI VHDCI упрощают процесс установки и подключения к существующим системам.
Плата PCIe-LM4 CR от ICP DAS является надежным и высокоточным решением для расширения функциональности компьютерных систем в промышленных приложениях, требующих точных измерений и управления в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 187 x 101 x 22 |
| Частота отклика | 4 кГц |
| Нагрузочная способность выходов | Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В |
| Потребление тока | 1 А при +5 В |
| Количество каналов ЦАП | 2 |
| Количество каналов дискретного ввода | 16 |
| Напряжение изоляции, В | 2500 3 kVrms |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | 0 ~ 1 В |
| Напряжение лог. 1 | 5 ~ 24 В пост. |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Тип каналов дискретного вывода | Sink |
| Количество каналов дискретного вывода | 4 16 |
| Максимальная нагрузка на канал | 100 мА |
| Разрешение счетчика/энкодера, бит | 32 |
| Количество каналов Энкодер/Частотомер/Счетчик | 2 |
| Максимальная частота счета | 12 МГц |
| Режим энкодера | CW/CCW, Dir/Pulse, фазы AB |
| Разрешение АЦП, бит | 24 |
| Количество каналов АЦП | 4 |
| Частота дискретизации | 15 кГц 500 кГц |
| Тип каналов аналогового ввода | Потенциальные |
| Разрешение АЦП | 24 бита |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.05% при 25°C, ±10 В |
| Размер буфера FIFO | 512 записей |
| Сопротивление нагрузки | 0.1 Ом |
| Разрешение ЦАП, бит | 16 |
| Точность ЦАП | ±10 LSB |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 2.8 В/мкс |
| Разрядность | 32 бита |
| Частота | 4 МГц |
| Количество каналов | 2 4 |
| Тип выходного сигнала | CW/CCW Pulse/Dir |
| Тип компьютерной шины | PCI Express |
| АЦП | 24 бита, время преобразования 67 мкс |
| Защита от перенапряжения | 35 В |
| Точность | 0.05 % ±1 LSB @ 25 °C, ± 10 V |
| Входной диапазон | ±227 мВ |
