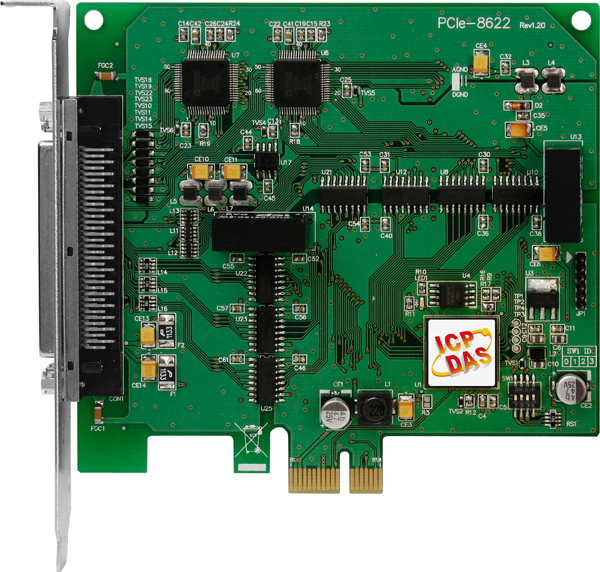

Плата PCIe-8622 CR PCI Express, 200 kS/s, 16-bit, 16-channel Simultaneously Sampled Analog Input boa

Плата PCIe-8622 от ICP DAS представляет собой многофункциональное устройство расширения для компьютеров с интерфейсом PCI Express x1, предназначенное для высокоскоростного сбора и обработки аналоговых и цифровых сигналов. Она оснащена 16 каналами аналогового ввода с разрешением 16 бит и частотой дискретизации до 200 кГц, что обеспечивает точное и быстрое измерение сигналов в различных промышленных приложениях.

Ключевые технические особенности платы PCIe-8622 включают:

• Аналоговый ввод: 16 каналов с диапазоном входных сигналов ±5 В и ±10 В, что позволяет работать с различными уровнями напряжения.
• Аналоговый вывод: 2 канала с разрешением 16 бит и диапазоном выходных сигналов ±5 В и ±10 В, обеспечивая высокую точность при генерации аналоговых сигналов.
• Цифровой ввод/вывод: 12 изолированных каналов дискретного ввода и 12 изолированных каналов дискретного вывода с изоляцией до 2500 В, что повышает надежность при работе с различными цифровыми сигналами.
• Буфер FIFO: Размер 4096 кБайт для эффективного хранения и передачи данных между устройствами.
• Таймер/счётчик: 2 канала для измерения частоты и импульсов, расширяя возможности по обработке временных характеристик сигналов.
• Электропитание: Потребление тока 600 мА при +12 В, что соответствует стандартным требованиям для подобных устройств.
• Условия эксплуатации: Рабочая температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату пригодной для использования в различных промышленных средах.
• Габариты: Компактные размеры 125 x 120 x 22 мм, позволяющие интегрировать плату в ограниченные пространства.

Плата PCIe-8622 находит применение в различных областях промышленности, включая системы автоматизации, контроль и управление технологическими процессами, а также в научных исследованиях, где требуется высокоточное измерение и обработка сигналов. Ее возможности по аналоговому и цифровому вводу/выведению делают ее универсальным решением для задач, связанных с мониторингом и управлением.

Преимущества платы PCIe-8622 включают:

• Высокая точность и скорость обработки сигналов, что критично для систем, требующих оперативного реагирования на изменения параметров.
• Изоляция входных и выходных каналов до 2500 В, обеспечивающая защиту от электрических помех и повышающая надежность работы в промышленных условиях.
• Совместимость с различными операционными системами, включая Windows и Linux, а также поддержка популярных сред разработки, таких как LabVIEW, MATLAB и Visual Studio, что облегчает интеграцию в существующие системы.
• Компактные размеры и низкое потребление энергии, позволяющие использовать плату в системах с ограниченным пространством и требованиями к энергопотреблению.

Благодаря своим техническим характеристикам и широким возможностям, плата PCIe-8622 является надежным и эффективным решением для задач по сбору и обработке сигналов в промышленных и научных приложениях.

Основные характеристики:
