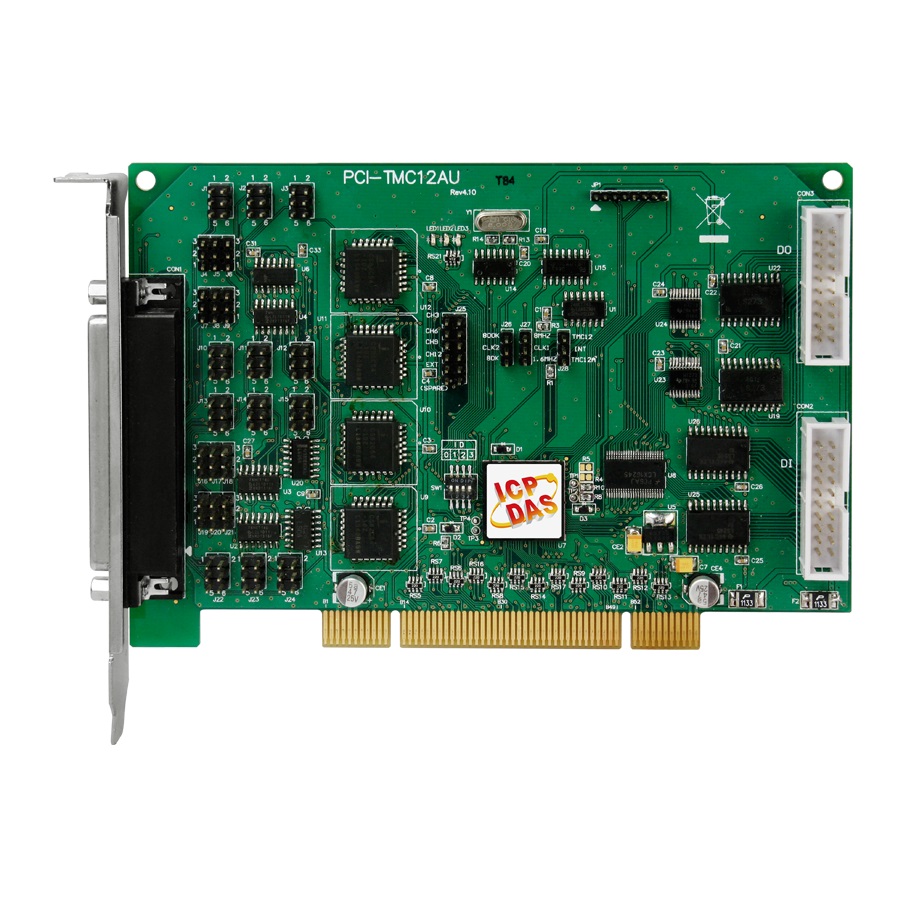

Плата PCI-TMC12AU CR Universal PCI, 12-channel Timer/Counter Board (RoHS) Includes one CA-4002 D-Sub

Плата PCI-TMC12AU CR от ICP DAS представляет собой универсальный PCI-адаптер, оснащённый 12-канальными таймерами/счётчиками, предназначенный для интеграции в промышленные системы автоматизации и управления. Данное устройство обеспечивает высокоточное измерение времени и частоты, а также управление цифровыми входами и выходами, что делает его незаменимым компонентом в различных областях промышленности.

Ключевые технические особенности платы PCI-TMC12AU CR включают:

• Системная шина: поддержка универсальной PCI-шины с напряжением 3,3 В/5 В, обеспечивающая совместимость с широким спектром компьютерных систем.
• Таймеры/счётчики: 12 независимых 16-битных каналов, каждый из которых может быть объединён с другими для формирования 32- или 48-битных счётчиков, что расширяет диапазон измерений.
• Цифровые входы: 16 каналов с уровнями логических сигналов 0 (0–0,4 В) и 1 (2–5 В), обеспечивающие надёжное считывание сигналов от внешних устройств.
• Цифровые выходы: 16 каналов с выходным напряжением 0–5 В и максимальным током 0,8 мА, подходящие для управления различными исполнительными механизмами.
• Частота отклика: 1 МГц, что гарантирует быструю обработку сигналов и высокую точность измерений.
• Порты подключения: разъём DB37 (женский) и два внутренних разъёма 20-pin box header для гибкости в подключении периферийных устройств.
• Питание: потребление тока 500 мА при напряжении +5 В, что соответствует стандартным требованиям для PCI-устройств.
• Условия эксплуатации: рабочая температура от 0 до +60 °C и влажность 5–85% без конденсации, что позволяет использовать плату в различных климатических условиях.
• Габариты: 150 x 105 мм, что обеспечивает компактность и удобство монтажа в стандартные корпуса компьютеров.

Области применения платы PCI-TMC12AU CR включают:

• Системы автоматизации: интеграция в системы управления для точного измерения времени и частоты, а также для управления цифровыми сигналами.
• Промышленные контроллеры: использование в качестве интерфейса для подключения различных датчиков и исполнительных механизмов.
• Научные исследования: применение в лабораторных установках, где требуется высокая точность измерений и надёжность работы оборудования.
• Тестирование и диагностика: использование в качестве инструмента для проверки и настройки других электронных устройств и систем.

Преимущества платы PCI-TMC12AU CR включают:

• Гибкость конфигурации: возможность объединения 16-битных таймеров/счётчиков в более длинные счётчики для расширения диапазона измерений.
• Надёжность: использование качественных компонентов и продуманная конструкция обеспечивают долгосрочную и стабильную работу устройства.
• Совместимость: поддержка различных операционных систем, включая Linux (ядро 2.6), Windows XP, Windows 7 и Windows Vista, а также интеграция с популярными средами разработки, такими как Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW.
• Удобство монтажа: стандартные габариты и порты подключения позволяют легко интегрировать плату в существующие системы без необходимости значительных изменений в инфраструктуре.

Плата PCI-TMC12AU CR от ICP DAS является надёжным и высокоточным решением для задач, связанных с измерением времени, частоты и управлением цифровыми сигналами в промышленных и научных приложениях. Её технические характеристики и возможности делают её ценным инструментом для специалистов в области автоматизации и контроля.

Основные характеристики:
