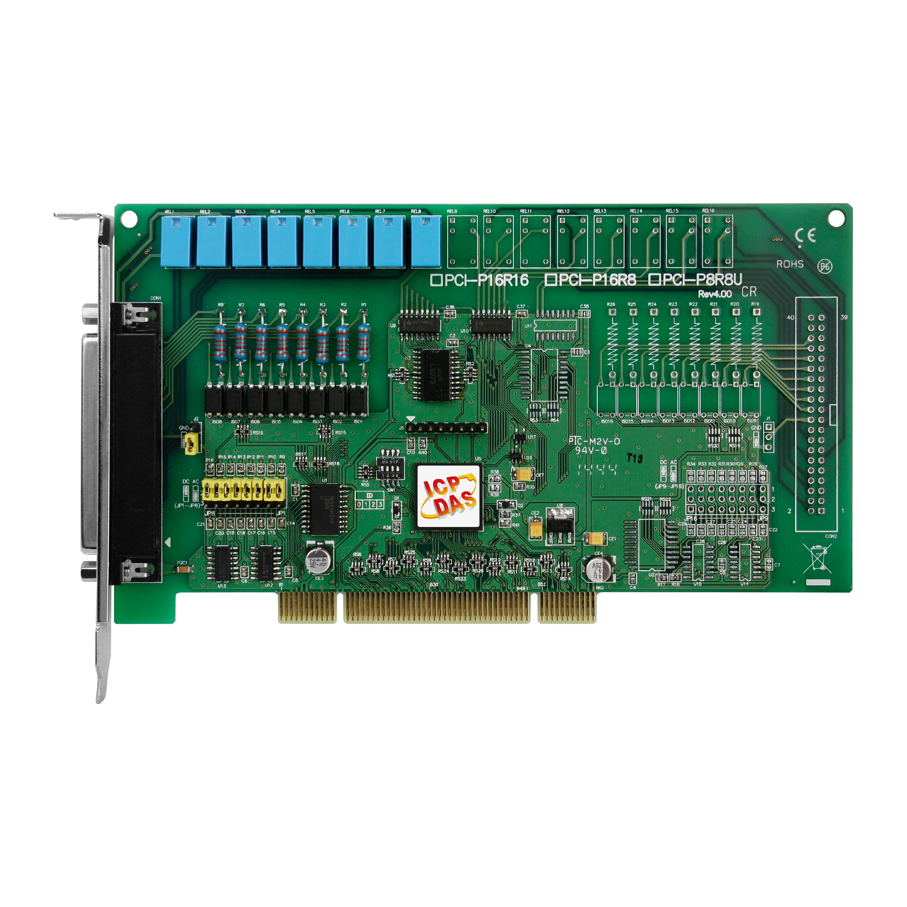

Плата PCI-P8R8U CR от ICP DAS представляет собой универсальную плату расширения для компьютеров с шиной Universal PCI, оснащенную 8 изолированными каналами дискретного ввода и 8 каналами релейного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие надежного ввода и вывода сигналов с гальванической изоляцией.
Ключевые технические особенности платы PCI-P8R8U CR включают:
- Гальваническая изоляция входов и выходов: Напряжение изоляции составляет 5000 В, обеспечивая защиту от помех и повышая надежность системы.
- Дискретный ввод: 8 каналов с уровнями логических сигналов 0–1 В для логического "0" и 5–24 В для логического "1". Частота отклика без фильтра достигает 50 кГц, с фильтром — 0,455 кГц.
- Релейный вывод: 8 каналов, включая 4 нормально разомкнутых реле (SPST-NO) и 4 реле с перекидными контактами (SPDT). Время переключения реле составляет 5 мс, а время восстановления — 10 мс. Механическая износостойкость реле — 5 000 000 переключений, электрическая — 100 000 переключений. Нагрузочная способность реле: 0,5 А при 120 В переменного тока и 1 А при 24 В постоянного тока для нормально разомкнутых реле; 0,5 А при 120 В переменного тока и 1 А при 30 В постоянного тока для реле с перекидными контактами.
- Электропитание: Потребление тока составляет 500 мА при 5 В, что соответствует стандартам RoHS.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, рабочая влажность от 5 до 85% без образования конденсата.
- Размеры: Габаритные размеры платы — 183 x 105 x 22 мм, что позволяет ее установку в стандартные корпуса компьютеров.
Плата PCI-P8R8U CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в системах сбора данных. Ее возможности по гальванической изоляции и надежному вводу-выведению сигналов делают ее идеальным выбором для интеграции в критически важные системы, где требуется высокая степень защиты и надежности.
Преимущества использования платы PCI-P8R8U CR включают:
- Высокая степень защиты: Гальваническая изоляция входов и выходов предотвращает влияние помех и повышает надежность системы.
- Универсальность: Совместимость с различными операционными системами, включая Linux и Windows, а также поддержка популярных сред разработки, таких как Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW.
- Компактность: Компактные размеры платы облегчают ее установку в ограниченных пространствах.
- Надежность: Высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную эксплуатацию без необходимости частой замены компонентов.
При интеграции платы PCI-P8R8U CR в систему автоматизации рекомендуется учитывать требования к электропитанию и условиям эксплуатации, а также обеспечить соответствующие меры защиты от электромагнитных помех для достижения оптимальной производительности и надежности системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 183 x 105 x 22 |
| Потребление тока | 500 мА @ 5 В |
| Частота отклика | Без фильтра: 50 кГц; С фильтром: 0.455 кГц |
| Количество каналов релейного вывода | 8 |
| Тип компьютерной шины | Universal PCI |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 8 |
| Напряжение изоляции, В | 5000 В (опторазвязка) |
| Напряжение лог. 0 | 0 ~ 1 В пост./пер. |
| Напряжение лог. 1 | 5 ~ 24 В пост./пер. |
| Время переключения реле | 5 мс |
| Тип каналов релейного вывода | 4 SPDT, 4 SPST |
| Время восстановления | 10 мс |
| Механическая износостойкость | 5000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 0.5 А @ 120 В пер.; 1 А @ 24 В пост. |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. |
