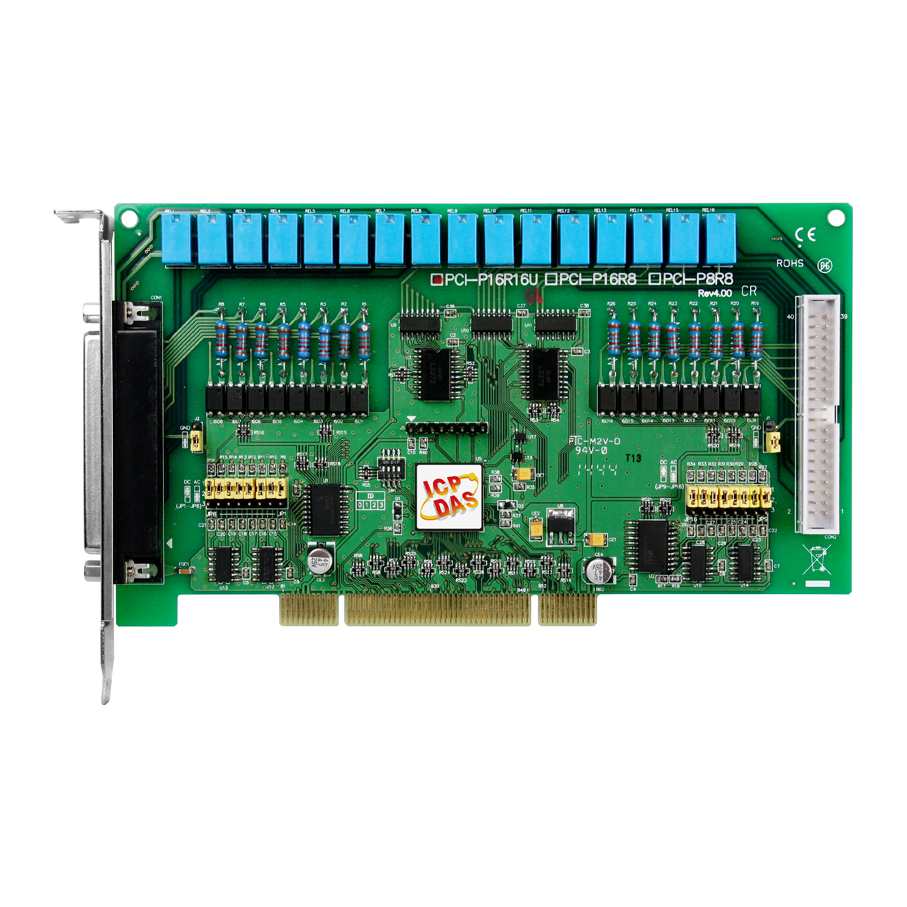

Плата PCI-P16R16U CR Universal PCI, 16-channel isolated digital input and 16-channel Relay output (R

Артикул: PCI-P16R16U CR
Характеристики
Полное наименование:
—
Плата PCI-P16R16U CR Universal PCI, 16-channel isolated digital input and 16-channel Relay output (RoHS)Includes one CA-4037W cable and two CA-4002 D
Срок гарантии
—
12 мес.
154 127 тенге/шт
Варианты цен
154 127 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата PCI-P16R16U CR от ICP DAS представляет собой универсальный PCI-адаптер, оснащенный 16 изолированными каналами цифрового ввода и 16 каналами релейного вывода. Это решение предназначено для интеграции в компьютеры с шиной Universal PCI (поддержка PCI и PCI-X), обеспечивая надежную и эффективную обработку сигналов в промышленных приложениях.

Ключевые технические особенности платы включают:

  • Цифровой ввод: 16 каналов с опторазвязкой, обеспечивающей изоляцию до 5000 В, что предотвращает влияние помех и повышает надежность системы. Уровни логических сигналов: 0–1 В для логического "0" и 5–24 В для логического "1". Частота отклика без фильтра достигает 50 кГц, с фильтром — 0,455 кГц.
  • Релейный вывод: 8 каналов с нормально разомкнутыми контактами (SPDT) и 8 каналов с однонаправленными контактами (SPST). Время переключения реле составляет 5 мс, а время восстановления — 10 мс. Механическая износостойкость реле — 5 000 000 переключений, электрическая — 100 000 переключений. Нагрузочная способность: 0,5 А при 120 В переменного тока и 1 А при 24 В постоянного тока.
  • Электропитание: Плата потребляет 800 мА при напряжении +5 В, что соответствует стандартам PCI.
  • Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C. Рабочая влажность от 5% до 85% без образования конденсата.
  • Размеры и монтаж: Габаритные размеры платы — 183 x 105 x 22 мм, вес — 0,17 кг. Устройство устанавливается непосредственно в слот компьютера с шиной Universal PCI.

Плата PCI-P16R16U CR находит применение в различных областях промышленности, включая системы автоматизации, контроль и управление технологическими процессами, а также в системах сбора данных. Ее возможности позволяют эффективно интегрировать цифровые входы и релейные выходы в существующие компьютерные системы, обеспечивая надежную и быструю обработку сигналов.

Преимущества использования данной платы включают:

  • Высокая изоляция: Защита входных сигналов от помех и перенапряжений благодаря опторазвязке с изоляцией до 5000 В.
  • Гибкость подключения: Возможность подключения различных устройств ввода/вывода через разъем DB-37 "мама".
  • Надежность: Длительный срок службы реле с высокой механической и электрической износостойкостью.
  • Совместимость: Поддержка операционных систем Windows (XP, 7, Vista), Linux и DOS, а также различных сред разработки, включая VC, VB, Delphi, BCB и LabVIEW, что облегчает интеграцию в существующие системы.

Плата PCI-P16R16U CR от ICP DAS является надежным и эффективным решением для расширения возможностей компьютерных систем в области промышленного ввода-вывода, обеспечивая высокую производительность и гибкость при интеграции в различные приложения.

Основные характеристики:

ХарактеристикаЗначение
Разъемы для подключеня устройств ввода/вывода DB-37 "мама"
Габаритные размеры, мм 183 x 105 x 22
Потребление тока 800 мА @ +5 В
Частота отклика Без фильтра: 50 кГц; С фильтром: 0.455 кГц
Количество каналов релейного вывода 8
Вес нетто, кг 0.17
Тип компьютерной шины Universal PCI
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Тип шины Universal PCI (поддержка PCI и PCI-X)
Разрядность 32 бита
Количество каналов дискретного ввода 8
Напряжение изоляции, В 5000 В (опторазвязка)
Напряжение лог. 0 0 ~ 1 В пост./пер.
Напряжение лог. 1 5 ~ 24 В пост./пер.
Время переключения реле 5 мс
Тип каналов релейного вывода 4 SPDT, 4 SPST
Время восстановления 10 мс
Механическая износостойкость 5000000 переключений
Электрическая износостойкость 100000 переключений
Нагрузочная способность реле 0.5 А @ 120 В пер.; 1 А @ 24 В пост.
Сопротивление изоляции 1000 МОм @ 500 В пост.
