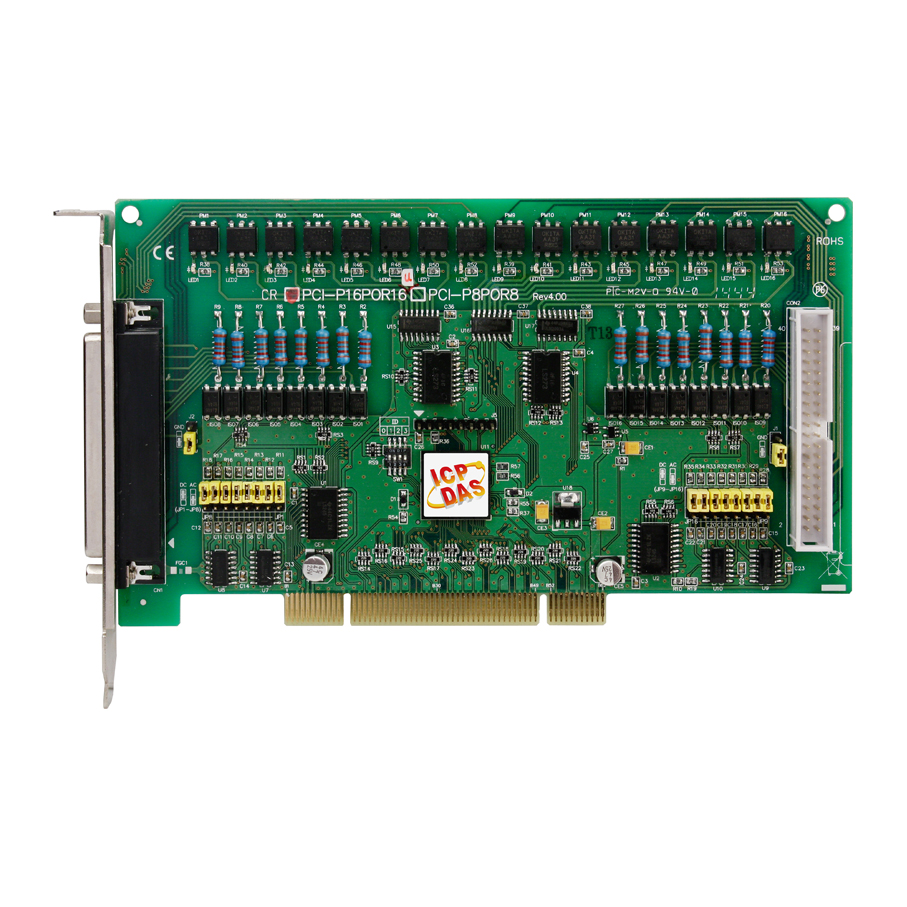

Плата PCI-P16POR16U CR от ICP DAS представляет собой высококачественное решение для промышленного ввода-вывода, обеспечивая 16 каналов изолированного цифрового ввода и 16 каналов релейного вывода. Устройство предназначено для интеграции в системы автоматизации, требующие надежного и быстрого обмена сигналами между компьютером и внешними устройствами.
Ключевые технические особенности платы PCI-P16POR16U CR включают:
- Системная шина: Universal PCI, обеспечивающая совместимость с широким спектром компьютеров и серверов.
- Цифровой ввод: 16 каналов с гальванической изоляцией до 5000 В, что повышает защиту от помех и электрических перенапряжений. Уровни логических сигналов: 0–1 В для логического "0" и 5–24 В для логического "1". Входное сопротивление составляет 1,2 кОм, что минимизирует нагрузку на входные цепи.
- Релейный вывод: 16 каналов с реле PhotoMOS типа Form A, обеспечивающие быструю коммутацию сигналов. Время переключения реле — 0,7 мс, время восстановления — 0,05 мс. Нагрузочная способность реле: напряжение нагрузки до 300 В (пиковое) или 300 В (постоянное), ток нагрузки до 130 мА. Сопротивление изоляции реле — 1000 МОм при 500 В постоянного тока, что гарантирует надежную изоляцию и защиту от коротких замыканий.
- Частотные характеристики: Без фильтра — 50 кГц; с фильтром — 0,455 кГц, что позволяет адаптировать устройство под различные требования к скорости обработки сигналов.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока, потребление тока 800 мА при +5 В, что обеспечивает низкое энергопотребление и совместимость с различными источниками питания.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, влажность 5–85% без конденсации, что позволяет использовать плату в различных климатических условиях.
- Габаритные размеры: 183 x 105 x 22 мм, что обеспечивает компактность и удобство монтажа в стандартные слоты PCI.
Плата PCI-P16POR16U CR идеально подходит для применения в системах автоматизации, контроллерах, устройствах сбора данных и других областях, где требуется надежный и быстрый обмен цифровыми сигналами. Ее возможности по изоляции и защите от помех делают ее особенно эффективной в промышленных средах с высоким уровнем электромагнитных помех.
Преимущества использования платы PCI-P16POR16U CR включают:
- Высокая степень изоляции: Гальваническая изоляция входов и выходов до 5000 В обеспечивает защиту от перенапряжений и помех.
- Быстрая коммутация: Реле PhotoMOS с быстрым временем переключения и восстановления обеспечивают высокую скорость обработки сигналов.
- Широкий диапазон рабочих условий: Плата функционирует в широком диапазоне температур и влажности, что делает ее универсальной для различных промышленных приложений.
- Совместимость: Поддержка различных операционных систем, включая Windows и Linux, а также сред разработки, таких как LabVIEW, позволяет легко интегрировать плату в существующие системы.
При выборе платы PCI-P16POR16U CR для вашего проекта вы получаете надежное и высокопроизводительное решение для промышленного ввода-вывода, соответствующее современным требованиям автоматизации и контроля.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 183 x 105 x 22 |
| Потребление тока | 800 мА @ +5 В |
| Частота отклика | Без фильтра: 50 кГц; С фильтром: 0.455 кГц |
| Количество каналов релейного вывода | 16 |
| Тип компьютерной шины | Universal PCI |
| Монтаж | В компьютер |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение изоляции, В | 2000 |
| Напряжение лог. 0 | AC/DC 0 ~ 1 В |
| Напряжение лог. 1 | AC/DC 5 ~ 24 В |
| Входное сопротивление | 1.2 кОм |
| Время переключения реле | 0.7 мс |
| Тип каналов релейного вывода | Реле PhotoMOS, Form A |
| Время восстановления | 0.05 мс |
| Нагрузочная способность реле | Напряжение нагрузки: 300 В (пиковый пер. или пост.); Ток нагрузки: 130 мА |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. |
