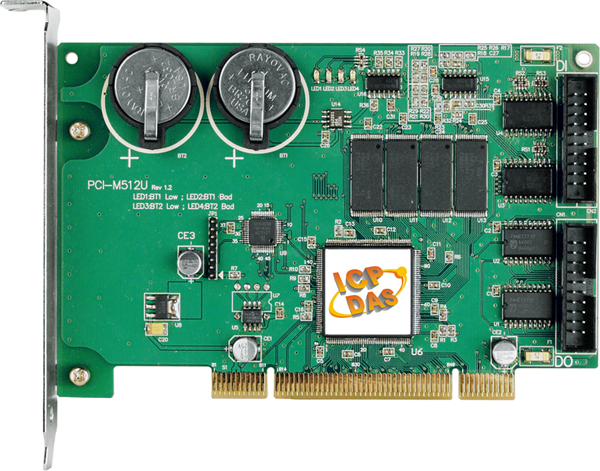

Плата PCI-M512U CR от компании ICP DAS представляет собой многофункциональное устройство, предназначенное для расширения возможностей ввода-вывода в системах на базе шины Universal PCI. Оснащенная энергонезависимой памятью объемом 512 КБ SRAM, она обеспечивает надежное хранение данных при отсутствии питания, что критично для промышленных приложений, где потеря информации недопустима.
Ключевые технические особенности платы PCI-M512U CR включают:
- Количество каналов дискретного ввода: 12 неизолированных каналов, поддерживающих логические уровни 0 (максимум 0,8 В) и 1 (минимум 2 В), что соответствует стандарту 5 В/TTL.
- Количество каналов дискретного вывода: 16 неизолированных каналов с нагрузочной способностью: Sink — 2,4 мА при 0,8 В; Source — 0,8 мА при 2 В.
- Частота отклика: 1,4 МГц, обеспечивающая быструю обработку сигналов для динамичных процессов.
- Энергоснабжение: Потребление тока 420 мА при +5 В, что соответствует стандартам Universal PCI.
- Светодиодные индикаторы: BT1 Low (зеленый), BT1 Bad (красный), BT2 Low и BT2 Bad для мониторинга состояния аккумуляторов.
- Аккумуляторная система: Два литий-ионных аккумулятора (BT1 и BT2) с контролем заряда, обеспечивающие сохранение данных в SRAM при отключении питания.
- Габаритные размеры: 140 x 90 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров.
- Условия эксплуатации: Рабочая температура от -20 до +60 °C и влажность от 0 до 90% без конденсации, что делает плату пригодной для использования в различных промышленных средах.
Плата PCI-M512U CR находит применение в различных областях промышленности, включая системы автоматизации, контроль и измерение, а также в строительстве и ремонтных мастерских. Ее возможности позволяют эффективно решать задачи, связанные с мониторингом и управлением процессами, где требуется надежное хранение и обработка данных в реальном времени.
Преимущества использования платы PCI-M512U CR включают:
- Надежность: Энергонезависимая память и аккумуляторная система обеспечивают сохранность данных при перебоях в электроснабжении.
- Гибкость: Совместимость с 5 В/TTL логическими уровнями позволяет интегрировать плату в различные системы без дополнительных адаптеров.
- Универсальность: Поддержка широкого диапазона рабочих температур и влажности делает плату подходящей для эксплуатации в различных климатических условиях.
При интеграции платы PCI-M512U CR в существующие системы необходимо учитывать ее габаритные размеры и требования к электропитанию. Также рекомендуется обеспечить соответствующие условия эксплуатации, соответствующие заявленным характеристикам, для гарантированной надежности и долговечности работы устройства.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Габаритные размеры, мм | 140 x 90 |
| Потребление тока | 420 мА при +5 В |
| Частота отклика | 1.4 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Светодиодные индикаторы | BT1 Low (Зеленый), BT1 Bad (Красный), BT2 Low, BT2 Bad |
| Количество неизолированных каналов дискретного ввода | 12 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Тип компьютерной шины | Universal PCI |
| SRAM | 512 кб |
| Литий-ионный аккумулятор | Есть, BT1 и BT2 |
| Биты контроля заряда аккумулятора | BT1 Low (2.3 В), BT1 Bad (2.1 В), BT2 Low, BT2 Bad |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода | 12 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
