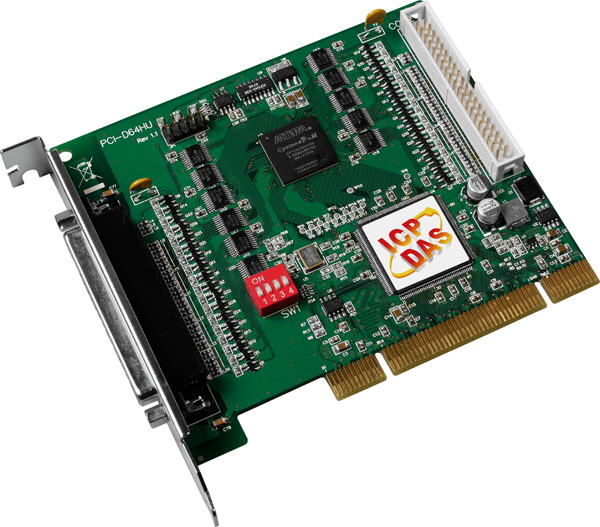

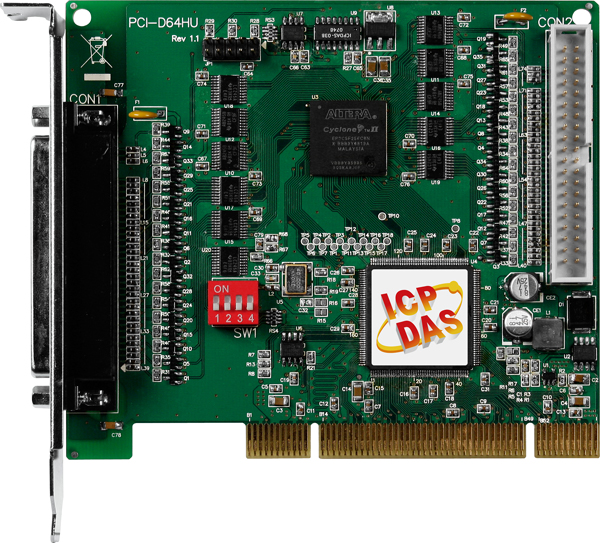

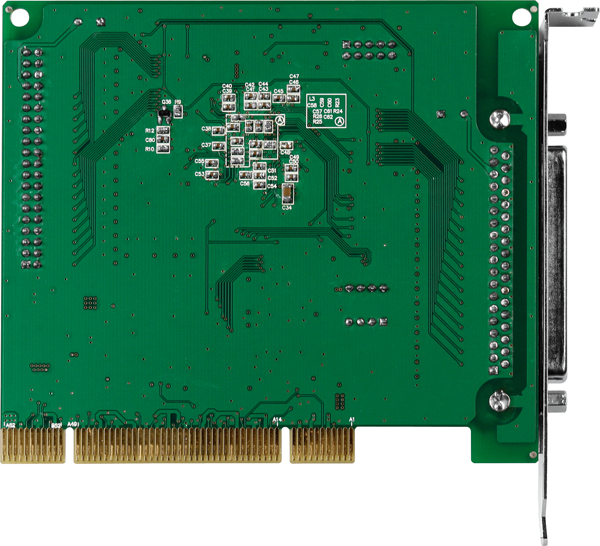

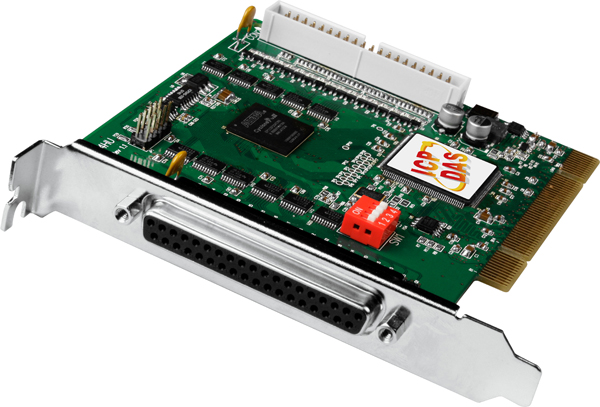

Плата PCI-D64HU CR от компании ICP DAS представляет собой высокоскоростной адаптер Universal PCI, оснащённый 32 каналами дискретного ввода и 32 каналами дискретного вывода. Она предназначена для интеграции в компьютерные системы, обеспечивая эффективное взаимодействие с внешними устройствами в различных промышленных приложениях.
**Ключевые технические особенности:**
- Совместимость каналов: 5 В/TTL, что обеспечивает универсальность подключения к различным устройствам.
- Частота тактовых импульсов: 20 МГц, позволяющая обрабатывать сигналы с высокой скоростью.
- Нагрузочная способность выходов: Sink: 64 мА при 0,55 В; Source: 32 мА при 2 В, что гарантирует надёжную работу с подключёнными устройствами.
- Буфер данных FIFO: 1k DWORD для дискретного ввода и 2k DWORD для дискретного вывода, обеспечивая эффективное управление данными.
- Количество каналов таймера/счётчика: 3 с максимальным разрешением 16 бит, что расширяет возможности временного контроля.
- Программируемый цифровой фильтр: 32 канала дискретного ввода, I_REQ, I_TRG и O_ACK, позволяющий гибко настраивать обработку сигналов.
- Монтаж: В компьютер через слот Universal PCI, обеспечивая простоту установки.
- Рабочие условия: Температура от 0 до +60°C и влажность от 5 до 85% без конденсации, что делает плату надёжной в различных промышленных средах.
- Габаритные размеры: 120 x 105 x 22 мм, что позволяет учитывать ограничения по пространству при установке.
**Области применения и целевая аудитория:**
Плата PCI-D64HU CR предназначена для использования в системах автоматизации, контроллерах, устройствах сбора данных и других приложениях, требующих надёжного ввода и вывода дискретных сигналов. Она идеально подходит для интеграции в промышленные компьютеры, обеспечивая эффективное взаимодействие с внешними устройствами.
**Преимущества и совместимость:**
- Высокая скорость обработки сигналов: Благодаря частоте тактовых импульсов 20 МГц, плата обеспечивает быструю обработку входных и выходных сигналов.
- Гибкость подключения: Совместимость с 5 В/TTL устройствами позволяет интегрировать плату в различные системы без дополнительных адаптеров.
- Надёжность в эксплуатации: Широкий диапазон рабочих температур и влажности делает плату устойчивой к различным условиям окружающей среды.
- Простота установки: Стандартный интерфейс Universal PCI и компактные размеры облегчают процесс монтажа в существующие системы.
Плата PCI-D64HU CR от ICP DAS является надёжным и эффективным решением для задач, связанных с дискретным вводом и выводом сигналов в промышленных приложениях, обеспечивая высокую производительность и гибкость при интеграции в различные системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость каналов | 5 В/TTL |
| Частота тактовых импульсов, МГц | 20 |
| Габаритные размеры, мм | 120 x 105 x 22 |
| Потребление тока | 200 мА при +5 В |
| Прерывания | O_ACK, I_REQ, Таймер 0, 1 и 2 |
| Нагрузочная способность выходов | Sink: 64 мА при 0.55 В; Source: 32 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 32 |
| Количество неизолированных каналов дискретного вывода | 32 |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Программируемый цифровой фильтр | 32 DI, I_REQ, I_TRG, O_ACK |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 32 |
| Напряжение лог. 0 | 0.8 В макс. 0.55 В макс. |
| Напряжение лог. 1 | 2 В мин. |
| Количество каналов дискретного вывода | 32 |
| Буфер данных FIFO | 1k DWORD (DI) + 2k DWORD (DO) |
