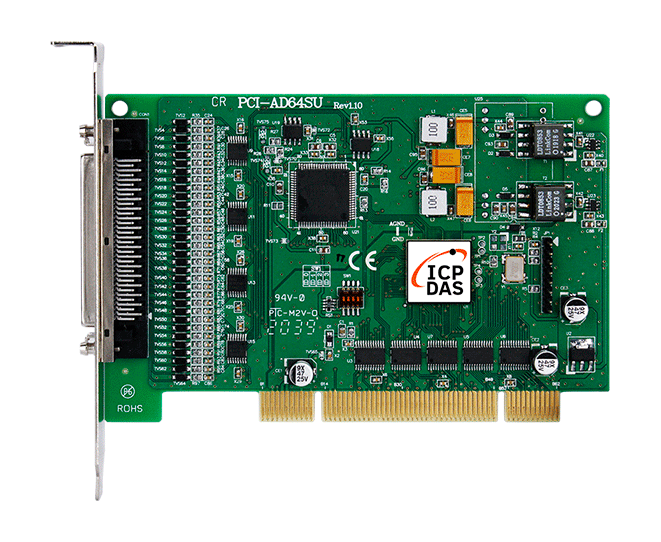

Плата PCI-AD64SU CR Universal PCI, 1 MS/s, 64-ch, 16-bit AI Board

Плата PCI-AD64SU от компании ICP DAS представляет собой многофункциональный адаптер для аналогового ввода, предназначенный для установки в слот Universal PCI. Она обеспечивает высокоскоростную обработку сигналов с частотой дискретизации до 1 МГц и разрешением 16 бит, что делает ее подходящей для задач, требующих точного и быстрого сбора данных.

Ключевые технические особенности платы PCI-AD64SU включают:

• Количество каналов аналогового ввода: 64 канала с возможностью конфигурации как 64 однонаправленных (SE), так и 32 дифференциальных (D) каналов, что обеспечивает гибкость в подключении различных типов датчиков и устройств.
• Диапазоны входных сигналов: поддержка нескольких диапазонов напряжений, включая ±1,25 В, ±2,5 В, ±5 В и ±10 В, что позволяет работать с широким спектром сигналов.
• Программируемое усиление АЦП: возможность выбора коэффициента усиления 1, 2, 4 или 8 для каждого канала, обеспечивая оптимизацию чувствительности в зависимости от характеристик входного сигнала.
• Буфер FIFO: размер 8 192 кбайт, что способствует эффективному накоплению данных перед их передачей в систему, минимизируя задержки при высокоскоростной обработке.
• Потребление тока: 1 А при напряжении +5 В, что соответствует стандартам энергопотребления для устройств данного класса.
• Габаритные размеры: 146 x 120,5 x 21,6 мм, что обеспечивает компактность и совместимость с большинством стандартных корпусов компьютеров.
• Рабочие условия: температура от 0 до +60 °C и влажность от 5% до 85% без конденсации, что позволяет использовать плату в различных промышленных средах.

Области применения платы PCI-AD64SU включают:

• Системы автоматизации: интеграция в системы сбора и обработки данных для мониторинга и управления технологическими процессами.
• Контроль и измерения: использование в лабораторных установках и испытательных стендах для точного измерения аналоговых сигналов.
• Аналитическое оборудование: применение в приборах, требующих многоканального аналогового ввода с высокой точностью и скоростью.

Преимущества платы PCI-AD64SU:

• Гибкость конфигурации: возможность выбора между однонаправленными и дифференциальными каналами, а также программируемое усиление для оптимизации работы с различными типами сигналов.
• Высокая производительность: поддержка частоты дискретизации до 1 МГц и наличие большого буфера FIFO обеспечивают эффективную обработку больших объемов данных.
• Надежность: соответствие промышленным стандартам по рабочим условиям гарантирует стабильную работу в разнообразных эксплуатационных средах.

Плата PCI-AD64SU совместима с большинством стандартных компьютеров, оснащенных слотами Universal PCI, и может интегрироваться с различными системами сбора и обработки данных, обеспечивая надежный и эффективный аналоговый ввод для промышленных приложений.

Основные характеристики:
