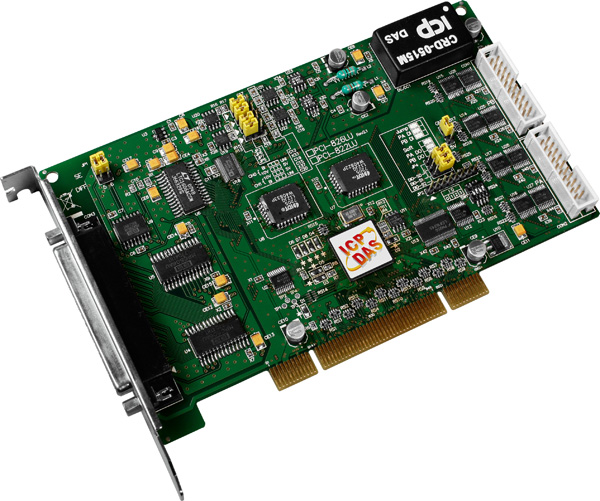

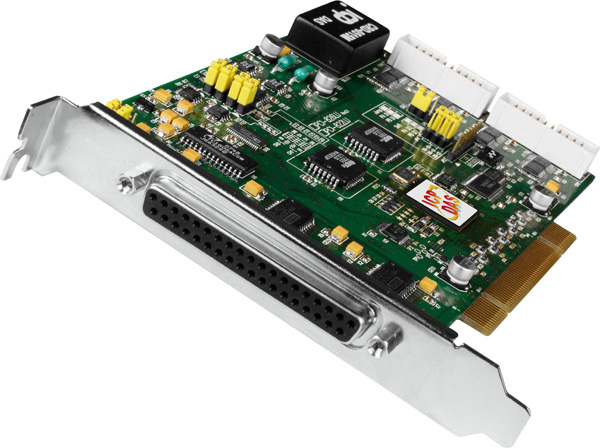

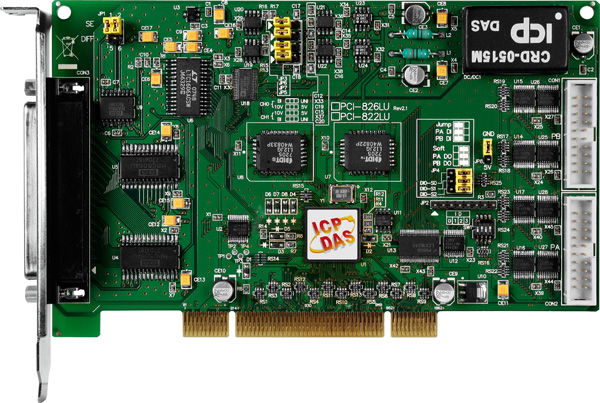

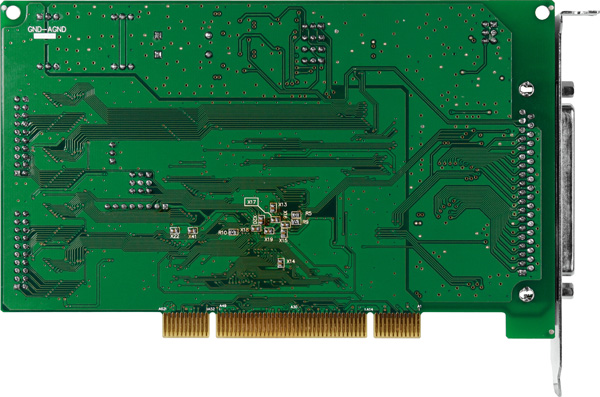

Плата PCI-826LU CR от ICP DAS представляет собой многофункциональное устройство, предназначенное для расширения возможностей компьютера в области сбора и обработки данных. Она оснащена 32 каналами аналогового ввода с разрешением 16 бит и частотой дискретизации до 250 кГц, а также двумя каналами аналогового вывода с разрешением 16 бит. Дополнительно плата предоставляет 32 канала программируемого цифрового ввода/вывода, что делает ее универсальным решением для различных задач в сфере автоматизации и контроля.
Ключевые технические особенности платы PCI-826LU CR включают:
- Аналоговый ввод: 32 канала с разрешением 16 бит и частотой дискретизации до 250 кГц. Возможность выбора между 32 однонаправленными или 16 дифференциальными каналами. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В, ±10 В.
- Аналоговый вывод: 2 канала с разрешением 16 бит. Диапазоны выходных сигналов: 0–5 В, 0–10 В, ±5 В, ±10 В.
- Цифровой ввод/вывод: 32 канала с возможностью программирования. Уровни логических сигналов: лог. 0 — 0–0,4 В, лог. 1 — 2–5 В. Максимальный выходной ток: 0,8 мА.
- Буфер FIFO: Размер 16 384 кБайт, обеспечивающий эффективную обработку данных при высоких скоростях.
- Программируемое усиление АЦП: Возможность выбора коэффициента усиления 1, 2, 4 или 8 для адаптации к различным уровням входных сигналов.
- Температурный дрейф нуля: 15 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Электрические характеристики: Потребление тока 1 А при +5 В. Частота отклика 1 МГц. Нагрузочная способность выходов: Sink — 40 мА, Source — 20 мА.
- Физические параметры: Габаритные размеры 170 x 150 x 22 мм, что обеспечивает компактность и удобство монтажа в стандартные слоты PCI.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, рабочая влажность 5–85% без образования конденсата. Температура хранения от -20 до +70 °C.
Плата PCI-826LU CR находит применение в различных сферах, включая промышленную автоматизацию, системы контроля и управления, а также в научных исследованиях, где требуется высокоскоростной сбор и обработка данных. Ее возможности позволяют интегрировать устройство в существующие системы, обеспечивая расширение функционала без необходимости значительных изменений в инфраструктуре.
Среди преимуществ платы можно отметить:
- Высокую точность и скорость обработки данных, что критично для задач, требующих оперативного реагирования.
- Гибкость в настройке входных и выходных сигналов, позволяющую адаптировать устройство под специфические требования проекта.
- Надежность и долговечность, обеспечиваемые качественными компонентами и продуманным дизайном.
- Совместимость с различными операционными системами, включая Linux kernel 2.6, Windows XP, Windows 7 и Windows Vista, а также поддержка популярных сред разработки, таких как VC, VB, Delphi, BCB и LabVIEW.
Плата PCI-826LU CR является надежным и эффективным решением для расширения возможностей вашего компьютера в области сбора и обработки данных, обеспечивая высокую производительность и гибкость настройки под индивидуальные потребности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Размер буфера FIFO, кБайт | 16384 |
| Программируемое усиление АЦП | 1, 2, 4, 8 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 170 x 150 x 22 |
| Потребление тока | 1 А при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 40 мА; Source: 20 мА |
| Количество универсальных дискретных каналов ввода/вывода | 32 |
| Частота дискретизации | 250 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.05% |
| Тип каналов аналогового ввода | 32 потенциальных/16 дифференциальных |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В ±1.25 В, ±2.5 В, ±5 В, ±10 В |
| Разрешение АЦП, бит | 16 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 16 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Точность ЦАП | ±6 LSB |
| Тип компьютерной шины | Universal PCI |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
