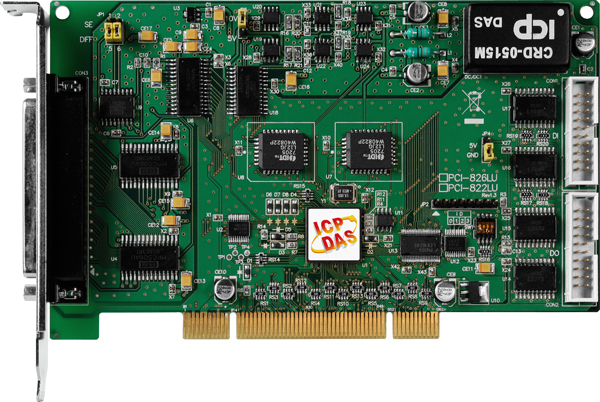

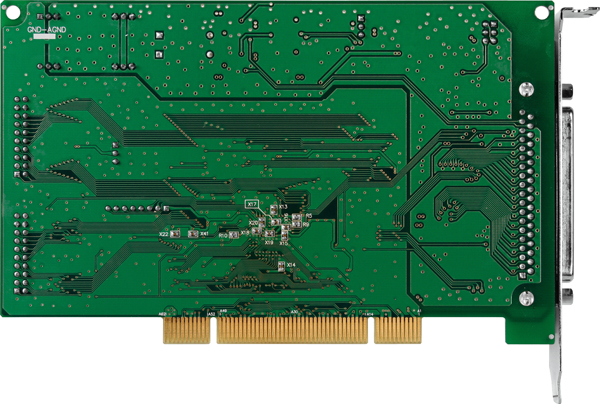

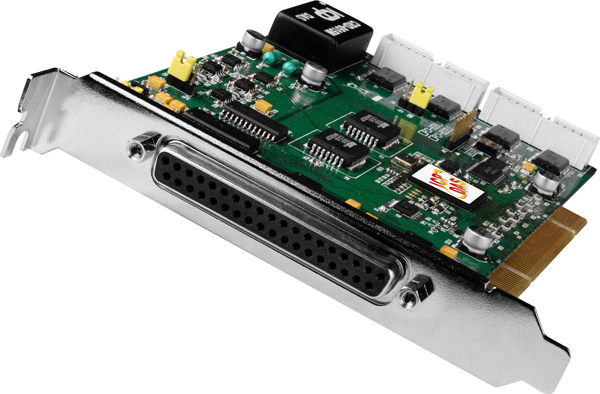

Плата PCI-822LU CR Universal PCI, 250 kS/s, 32/16-ch 12-bit Analog Input, 2-ch 16-bit Analog Output

Артикул: PCI-822LU CR
Характеристики
Полное наименование:
—
Плата PCI-822LU CR Universal PCI, 250 kS/s, 32/16-ch 12-bit Analog Input, 2-ch 16-bit Analog Output and 32
Срок гарантии
—
12 мес.
254 416 тенге/шт
Варианты цен
254 416 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата PCI-822LU CR от компании ICP DAS представляет собой многофункциональное устройство расширения для компьютеров с шиной Universal PCI. Она предназначена для высокоточного сбора и обработки аналоговых и дискретных сигналов, обеспечивая эффективное решение для задач автоматизации и контроля в различных отраслях промышленности.

Ключевые технические особенности платы PCI-822LU CR включают:

  • Аналоговый ввод: 32 канала с разрешением 12 бит и частотой дискретизации 250 кГц. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В, ±10 В.
  • Аналоговый вывод: 2 канала с разрешением 16 бит, поддерживающие выходные напряжения: 0–5 В, 0–10 В, ±5 В, ±10 В.
  • Дискретный ввод/вывод: 32 универсальных канала с совместимостью 5 В/TTL, обеспечивающие гибкость в подключении различных устройств.
  • Буфер FIFO: Размер 16 384 кБайт, позволяющий эффективно обрабатывать большие объемы данных.
  • Программируемое усиление АЦП: Возможность выбора коэффициента усиления 1, 2, 4 или 8 для оптимизации диапазона входных сигналов.
  • Температурный дрейф нуля: 15 ppm/°C, обеспечивающий стабильность измерений при изменении температуры.
  • Габаритные размеры: 170 x 150 x 22 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров.
  • Потребление тока: 1 А при +5 В, что соответствует стандартным требованиям для PCI-устройств.
  • Частота отклика: 1 МГц, обеспечивающая быструю обработку сигналов.
  • Нагрузочная способность выходов: Sink: 40 мА; Source: 20 мА, что позволяет подключать различные нагрузки.
  • Рабочие условия: Температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату пригодной для эксплуатации в различных климатических условиях.

Плата PCI-822LU CR находит применение в следующих областях:

  • Системы автоматизации: Сбор и обработка данных с датчиков и исполнительных механизмов в реальном времени.
  • Контроль и измерения: Мониторинг технологических процессов, анализ сигналов с различных датчиков.
  • Тестирование и диагностика: Использование в стендах для тестирования оборудования и диагностики систем.
  • Научные исследования: Применение в лабораториях для проведения экспериментов, требующих точного сбора данных.

Преимущества платы PCI-822LU CR включают:

  • Высокая точность и скорость обработки сигналов, что обеспечивает надежность и оперативность в работе.
  • Гибкость в настройке входных и выходных сигналов, позволяющая адаптировать плату под конкретные задачи.
  • Широкий диапазон рабочих температур и влажности, обеспечивающий стабильную работу в различных условиях эксплуатации.
  • Совместимость с различными операционными системами, включая Windows и Linux, что упрощает интеграцию в существующие системы.

Плата PCI-822LU CR является надежным и эффективным решением для задач сбора и обработки сигналов в промышленных и научных приложениях, обеспечивая высокую производительность и гибкость в настройке.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 32
Совместимость каналов 5 В/TTL
Биполярный ввод Да
Размер буфера FIFO, кБайт 16384
Программируемое усиление АЦП 1, 2, 4, 8
Температурный дрейф нуля 15 ppm/°C
Габаритные размеры, мм 170 x 150 x 22
Потребление тока 1 А при +5 В
Частота отклика 1 МГц
Нагрузочная способность выходов Sink: 40 мА; Source: 20 мА
Количество универсальных дискретных каналов ввода/вывода 32
Частота дискретизации 250 кГц
Количество каналов АЦП 16
32
16/32
Разрешение АЦП 12 бит
Точность АЦП ±0.1%
Тип каналов аналогового ввода 32 потенциальных/16 дифференциальных
Диапазон входных сигналов по напряжению ±5 В
±10 В
±2.5 В
±1.25 В
±1.25 В, ±2.5 В, ±5 В, ±10 В
Разрешение АЦП, бит 12
Количество каналов ЦАП 2
Разрешение ЦАП 16 бит
Диапазон выходных сигналов по напряжению ±5 В
0 ~ 5 В
0 ~ 10 В
Скорость изменения выходного сигнала 8.33 В/мкс
Точность ЦАП ±6 LSB
Тип компьютерной шины Universal PCI
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
