Плата PCI-2602U CR Universal PCI, 1 MS/s High-Speed, 16-channel Analog Input, 2-channel Analog Outpu

Артикул: PCI-2602U CR
Характеристики
Полное наименование:
—
Плата PCI-2602U CR Universal PCI, 1 MS/s High-Speed, 16-channel Analog Input, 2-channel Analog Output and 32-channel DIO (RoHS)
Срок гарантии
—
12 мес.
523 585 тенге/шт
Варианты цен
523 585 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

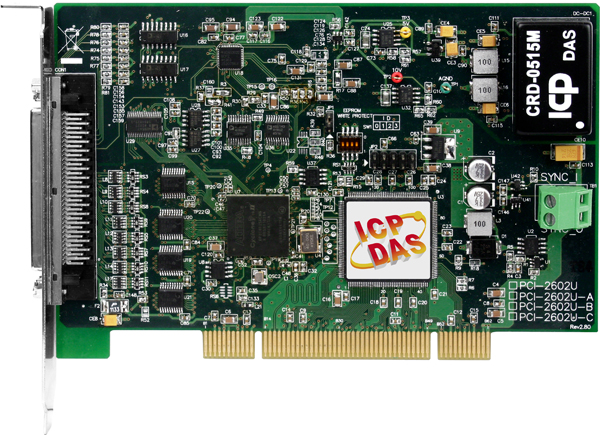

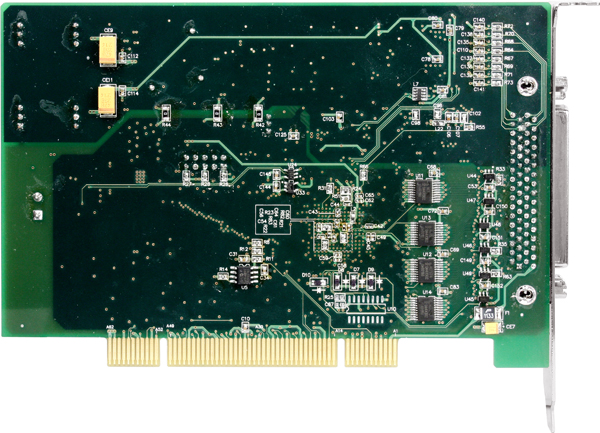

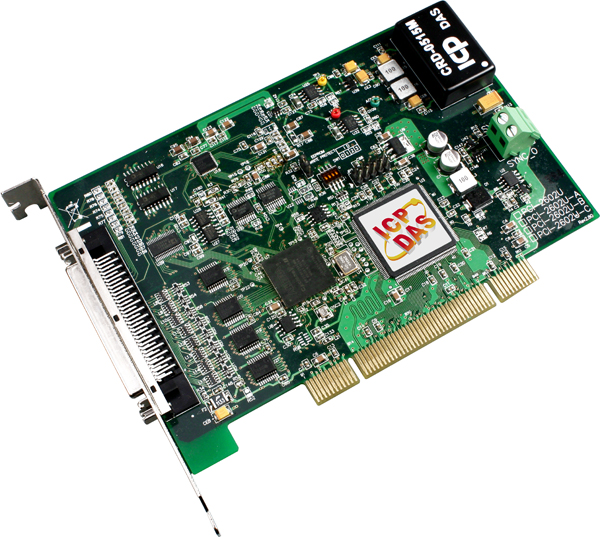

Плата PCI-2602U CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для высокоскоростного сбора и обработки аналоговых и дискретных сигналов. Она оснащена 16 каналами аналогового ввода, 2 каналами аналогового вывода и 32 каналами дискретного ввода/вывода, что делает её идеальным решением для задач, требующих высокой точности и скорости измерений.

Ключевые технические особенности платы PCI-2602U CR включают:

  • Аналоговый ввод: 16 потенциальных или 8 дифференциальных каналов с разрешением 16 бит и частотой дискретизации до 1 МГц. Диапазоны входных сигналов по напряжению: ±10.24 В, ±5.12 В, ±2.56 В.
  • Аналоговый вывод: 2 канала с разрешением 16 бит, поддерживающие диапазоны выходных сигналов: ±5 В, ±10 В, 0–20 В, 0–10 В. Скорость изменения выходного сигнала составляет 8.33 В/мкс, а точность ЦАП — ±6 LSB.
  • Дискретный ввод/вывод: 32 универсальных канала с частотой отклика 1 МГц. Дискретный ввод совместим с уровнями 5 В/TTL, а дискретный вывод — с уровнями 5 В/CMOS. Напряжения логических уровней: логический 0 — до 0.8 В, логический 1 — от 2 В.
  • Буфер FIFO: Размер 16 384 кБайт, обеспечивающий эффективное хранение и передачу данных.
  • Электропитание: Потребление тока 1 А при +5 В, что соответствует стандартам Universal PCI.
  • Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность 5–85% без образования конденсата.
  • Габариты: 149 x 102 x 22 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров.

Плата PCI-2602U CR находит применение в различных областях промышленности, включая автоматизацию процессов, системы сбора данных, контроль и управление технологическими процессами, а также в научных исследованиях, где требуется высокоскоростной и точный сбор данных с аналоговых и дискретных сигналов.

Среди преимуществ платы можно отметить:

  • Высокая точность и скорость измерений, обеспечиваемые 16-битным разрешением и частотой дискретизации до 1 МГц.
  • Гибкость в настройке входных и выходных сигналов, благодаря поддержке различных диапазонов напряжений и типов сигналов.
  • Совместимость с широким спектром операционных систем, включая Windows XP/2003/2008/7/8/10 (32/64 бита) и Linux kernel 2.6, что облегчает интеграцию в существующие системы.
  • Надежность и долговечность, обеспечиваемые качественными компонентами и продуманной конструкцией, что гарантирует долгосрочную эксплуатацию в промышленных условиях.

Плата PCI-2602U CR является надежным и эффективным решением для задач, требующих высокоскоростного и точного сбора и обработки аналоговых и дискретных сигналов в промышленных и научных приложениях.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 16
Совместимость каналов Дискретный ввод: 5 В/TTL, Дискретный вывод: 5 В/CMOS
Биполярный ввод Да
Размер буфера FIFO, кБайт 16384
Габаритные размеры, мм 149 x 102 x 22
Потребление тока 1 А при +5 В
Частота отклика 1 МГц
Нагрузочная способность выходов Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В
Количество универсальных дискретных каналов ввода/вывода 32
Частота дискретизации 1000 кГц
Количество каналов АЦП 8/16
Разрешение АЦП 16 бит
Точность АЦП ±0.05%
Тип каналов аналогового ввода 16 потенциальных или 8 дифференциальных
Диапазон входных сигналов по напряжению ±10.24 В
±5.12 В
±2.56 В
±10.24 В, ±5.12 В, ±2.56 В
Разрешение АЦП, бит 16
Количество каналов ЦАП 2
Разрешение ЦАП 16 бит
Диапазон выходных сигналов по напряжению ±5 В
±10 В
0 ~ 20 В
0 ~ 10 В
Скорость изменения выходного сигнала 8.33 В/мкс
Точность ЦАП ±6 LSB
Тип компьютерной шины Universal PCI
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
