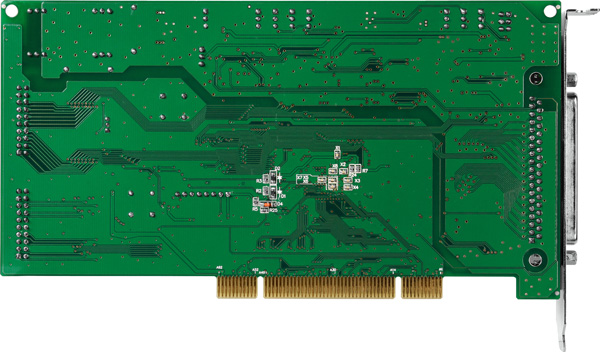

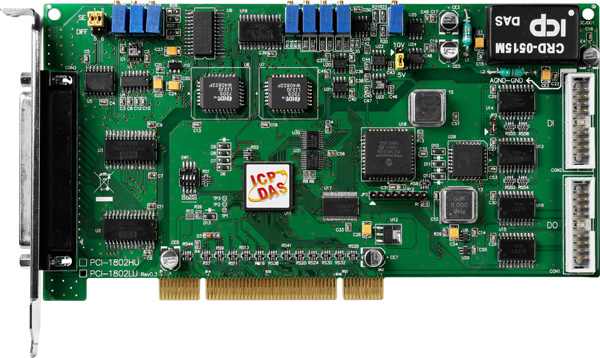

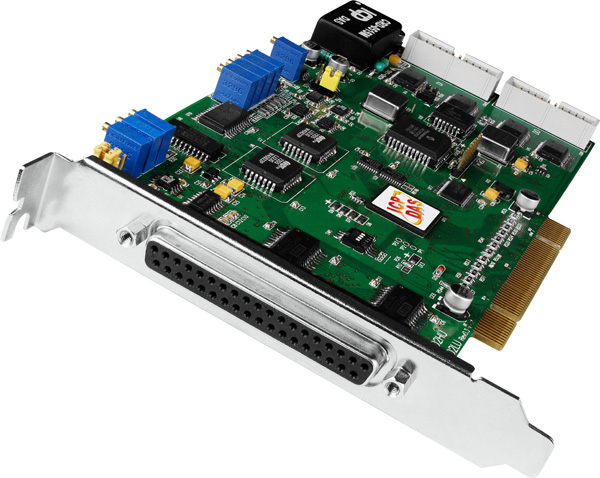

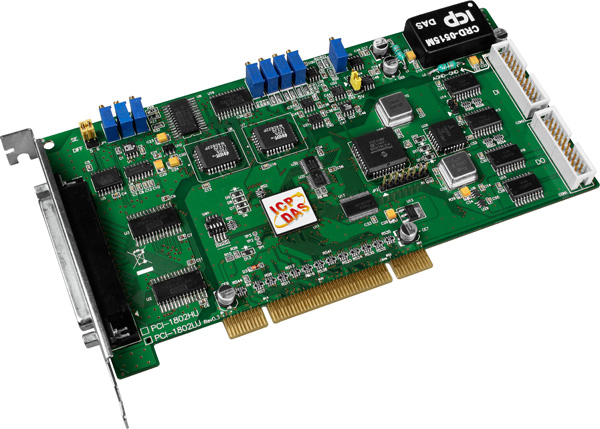

Плата PCI-1802LU CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для интеграции в системы сбора и обработки данных. Она оснащена 32 каналами аналогового ввода, 2 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также 3 каналами таймера/счётчика, что делает её универсальным решением для различных приложений в области автоматизации и контроля.
Ключевые технические особенности платы PCI-1802LU CR включают:
- Аналоговый ввод: 32 потенциальных канала с программируемым усилением АЦП (0.5, 1, 2, 4, 8) и разрешением 12 бит, обеспечивающие точность ±0.01% при 25°C и ±10 В. Диапазоны входных сигналов варьируются от 0 ~ 1.25 В до ±10 В, включая биполярные и однополярные режимы.
- Аналоговый вывод: 2 канала ЦАП с разрешением 12 бит и диапазоном выходных сигналов ±10 В, обеспечивающие скорость изменения выходного сигнала 8.33 В/мкс.
- Дискретный ввод/вывод: 16 неизолированных каналов дискретного ввода и 16 неизолированных каналов дискретного вывода с совместимостью 5 В/TTL. Частота отклика составляет 2 МГц, а нагрузочная способность выходов — Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2.0 В.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, что позволяет точно измерять интервалы времени и частоту сигналов.
- Буфер FIFO: Размер 16 384 кБайт обеспечивает эффективное хранение и передачу данных между устройствами.
- Электропитание: Потребление тока 300 мА при 5 В, что соответствует стандартам Universal PCI.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, температура хранения от -20 до +70°C, рабочая влажность 5 ~ 85% без образования конденсата, что гарантирует надёжную работу в различных условиях.
- Габариты: Компактные размеры 200 x 105 мм облегчают установку в ограниченных пространствах.
Плата PCI-1802LU CR предназначена для использования в системах автоматизации, контроля и мониторинга, где требуется высокоточный сбор и обработка данных. Она идеально подходит для применения в промышленной автоматике, системах управления технологическими процессами, а также в научных исследованиях и разработках, где необходима интеграция с различными устройствами и системами.
Преимущества платы PCI-1802LU CR включают:
- Гибкость конфигурации: Возможность выбора между биполярным и однополярным вводом, а также программируемое усиление АЦП позволяют адаптировать устройство под конкретные требования приложения.
- Высокая точность: Точность АЦП и ЦАП, а также стабильность работы при различных температурных режимах обеспечивают надёжность измерений.
- Совместимость: Стандартный интерфейс Universal PCI обеспечивает лёгкую интеграцию с большинством современных компьютеров и серверов.
- Надёжность: Компактные размеры и устойчивость к внешним воздействиям делают плату подходящей для эксплуатации в различных промышленных условиях.
Плата PCI-1802LU CR от ICP DAS является надёжным и эффективным решением для задач сбора и обработки данных в промышленных и научных приложениях, обеспечивая высокую гибкость, точность и совместимость с различным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 0.5, 1, 2, 4, 8 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 16384 |
| Габаритные размеры, мм | 200 x 105 |
| Потребление тока | 300 мА @ 5 В |
| Частота отклика | 2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 mA @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 330 кГц |
| Количество каналов АЦП | 16 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип каналов аналогового ввода | 32 потенциальных/16 дифференциальных |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В ±0.625 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В |
| Защита от перенапряжения | ±35 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 1 |
| Максимальное разрешение счетчика | 16 бит |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
