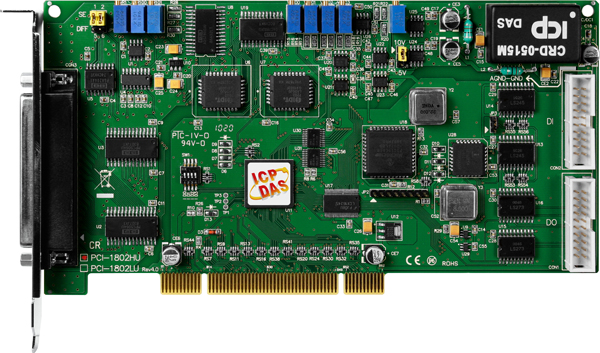

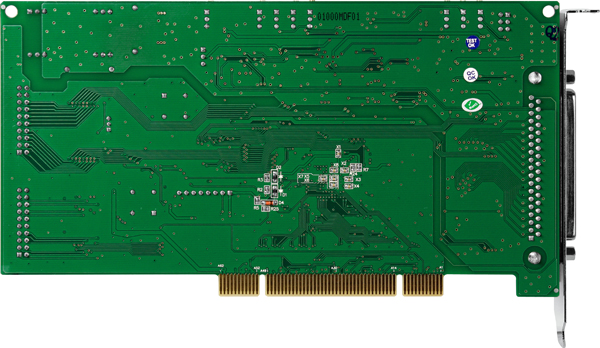

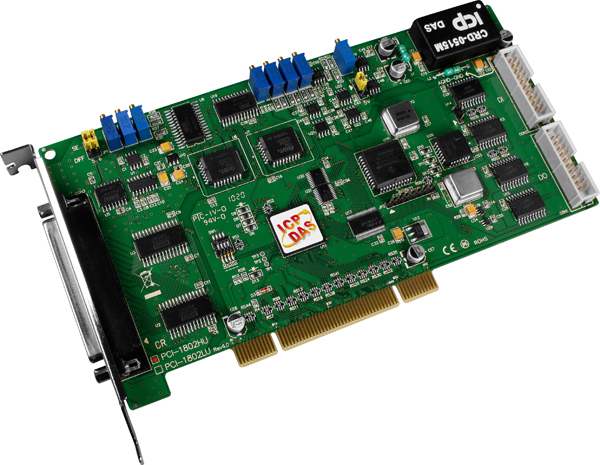

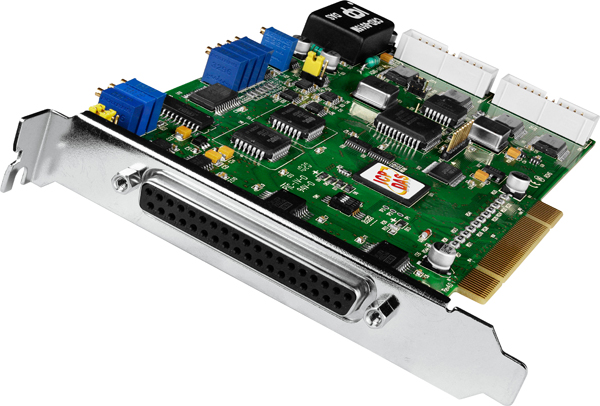

Плата PCI-1802HU CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для высокоточных измерений и управления в промышленных приложениях. Она оснащена 32 каналами аналогового ввода с разрешением 12 бит, обеспечивая частоту дискретизации до 44 кГц. Это позволяет эффективно обрабатывать сигналы с различными диапазонами напряжений, включая ±0,005 В, ±0,01 В, ±0,05 В, ±0,1 В, ±0,5 В, ±1 В, ±5 В, ±10 В, 0 ~ 0,01 В, 0 ~ 0,1 В, 0 ~ 1 В и 0 ~ 10 В. Программируемое усиление АЦП в диапазоне от 0,5 до 1000 раз позволяет адаптировать устройство под специфические требования измерений.
Для аналогового вывода плата оснащена двумя каналами ЦАП с разрешением 12 бит и диапазоном выходных сигналов ±5 В и ±10 В. Точность ЦАП составляет ±0,06% при 25°C, что гарантирует высокую стабильность выходных сигналов. Скорость изменения выходного сигнала достигает 8,33 В/мкс, обеспечивая быструю реакцию системы на изменения.
В области дискретного ввода/вывода плата предоставляет 16 неизолированных каналов для ввода и 16 для вывода, совместимых с логическими уровнями 5 В/TTL. Напряжение логического уровня 1 составляет минимум 2 В, а логического уровня 0 — максимум 0,8 В. Частота отклика достигает 2 МГц, что позволяет эффективно обрабатывать быстрые сигналы. Нагрузочная способность выходов составляет 2,4 мА при 0,8 В для Sink и 0,8 мА при 2 В для Source, обеспечивая гибкость в подключении различных устройств.
Плата оснащена тремя каналами таймера/счётчика с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, что расширяет возможности по синхронизации и управлению процессами. Размер буфера FIFO составляет 16 384 кБайт, обеспечивая эффективное хранение и передачу данных. Входное сопротивление аналоговых входов составляет 10 МОм, что минимизирует влияние на измеряемые сигналы.
Устройство функционирует при рабочей температуре от 0 до +60°C и влажности от 5% до 85% без конденсации, что делает его подходящим для эксплуатации в различных промышленных условиях. Габаритные размеры платы составляют 200 x 105 мм, что обеспечивает удобство монтажа в стандартные слоты PCI. Потребление тока при +5 В составляет 300 мА, что соответствует стандартным требованиям для подобных устройств.
Плата PCI-1802HU CR находит применение в системах автоматизации, мониторинга и управления, где требуется высокоточная обработка аналоговых и дискретных сигналов. Она идеально подходит для интеграции в системы сбора данных, контроля процессов и тестирования оборудования, обеспечивая надежную и эффективную работу в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Размер буфера FIFO, кБайт | 16384 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Температурный дрейф нуля | ±2 ppm/°C |
| Габаритные размеры, мм | 200 x 105 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 44 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±1 В 0 ~ 1 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 1 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
