Артикул:
PCI-1802HU/S CR
Характеристики
Полное наименование:
—

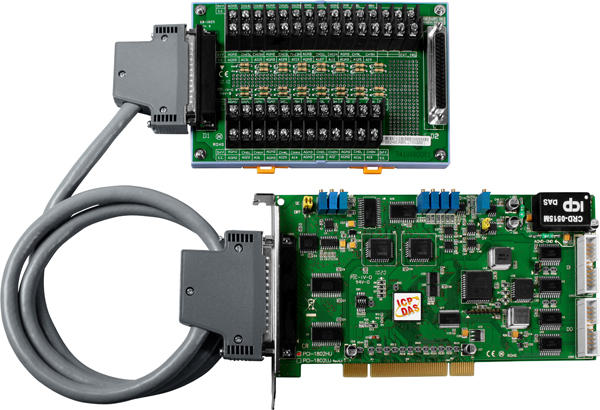

Плата PCI-1802HU/S CR PCI-1802HU CR with DB-1825 daughter board, Cable Includes one CA-3710 D-Sub cable.
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата PCI-1802HU/S CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для расширения возможностей ввода-вывода в промышленных системах. В комплект входят дочерняя плата DB-8225 и кабель CA-3710 D-Sub, обеспечивающие гибкость подключения и расширение функционала.
Ключевые технические особенности платы включают:
- Аналоговый ввод: 16 или 32 канала с разрешением 12 бит и диапазоном входных сигналов от ±0,005 В до ±10 В, включая однополярные и биполярные режимы.
- Аналоговый вывод: 2 канала с разрешением 12 бит и диапазоном выходных сигналов ±5 В или ±10 В, обеспечивающие точность ±0,06% при 25°C.
- Дискретный ввод/вывод: 16 неизолированных каналов для ввода и 16 для вывода, совместимых с уровнями 5 В/TTL, с частотой отклика 2 МГц.
- Таймеры/счётчики: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, подходящие для точного измерения времени и частоты.
- Буфер FIFO: Размер 16 384 байта, обеспечивающий эффективное буферизование данных при высокоскоростных измерениях.
- Температурный дрейф нуля: ±2 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Потребление тока: 300 мА при +5 В, что соответствует стандартам энергопотребления для подобных устройств.
- Габаритные размеры: 200 x 105 мм, что позволяет интегрировать плату в различные промышленные системы с ограниченным пространством.
Плата PCI-1802HU/S CR предназначена для использования в системах контроля и автоматизации, где требуется высокоточный сбор и обработка данных. Она находит применение в различных отраслях промышленности, включая машиностроение, энергетику, автоматизацию зданий и другие сферы, где необходимы надежные и точные измерения.
Преимущества платы включают:
- Гибкость конфигурации: Возможность выбора количества каналов аналогового ввода (16 или 32) и диапазонов сигналов, что позволяет адаптировать устройство под конкретные задачи.
- Высокая точность: Точность АЦП и ЦАП, а также низкий температурный дрейф обеспечивают надежность измерений в различных условиях эксплуатации.
- Совместимость: Плата совместима с уровнями 5 В/TTL, что облегчает интеграцию с различными промышленными устройствами и системами.
- Компактность: Компактные размеры позволяют устанавливать плату в ограниченные пространства, характерные для промышленных шкафов и панелей.
При выборе платы PCI-1802HU/S CR важно учитывать требования к количеству каналов, диапазонам сигналов и точности измерений, а также обеспечить соответствующие условия эксплуатации для достижения оптимальных результатов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 16384 |
| Температурный дрейф нуля | ±2 ppm/°C |
| Габаритные размеры, мм | 200 x 105 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 44 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±1 В 0 ~ 1 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
