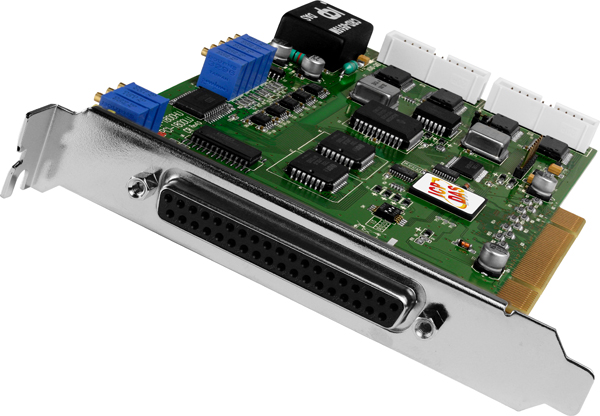

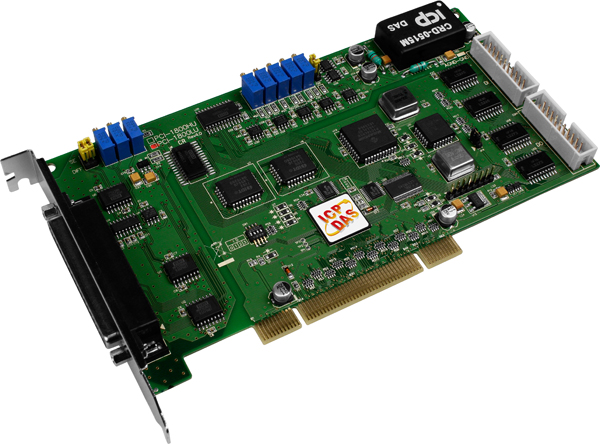

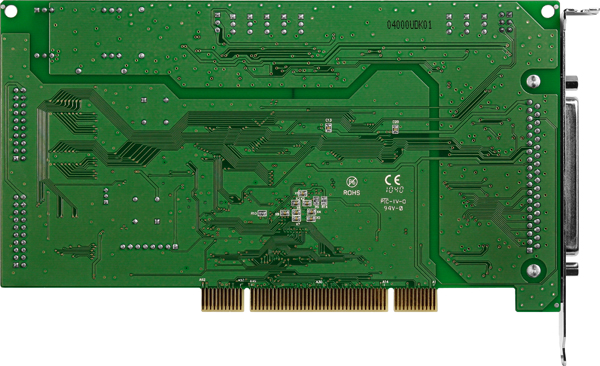

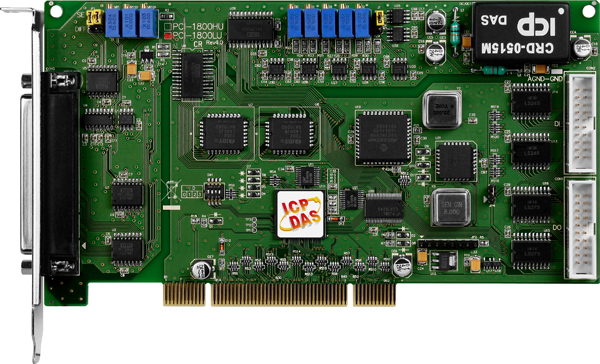

Плата PCI-1800LU CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для высокоточных измерений и управления в промышленных приложениях. Она оснащена 16 каналами аналогового ввода с разрешением 12 бит и частотой дискретизации до 330 кГц, что обеспечивает точность и скорость обработки сигналов. Входные диапазоны напряжения включают ±0,625 В, ±1,25 В, ±2,5 В, ±5 В, ±10 В, 0–1 В, 0–10 В, 0–0,01 В и 0–0,1 В, что позволяет работать с различными типами сенсоров и датчиков.
Для аналогового вывода предусмотрены два канала с разрешением 12 бит и диапазонами ±5 В и ±10 В, что обеспечивает гибкость при формировании управляющих сигналов. Дискретный ввод и вывод представлены 16 каналами каждый, совместимыми с уровнями 5 В/TTL, что упрощает интеграцию с различными цифровыми устройствами. Частота отклика дискретных входов и выходов достигает 2 МГц, что позволяет эффективно обрабатывать быстрые сигналы.
Плата оснащена тремя каналами таймера/счётчика с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, что расширяет возможности для точного измерения времени и частоты. Встроенный буфер FIFO объёмом 16 384 кБайт обеспечивает эффективное управление данными и минимизирует задержки при передаче информации. Входное сопротивление аналоговых входов составляет 10 МОм, что снижает влияние на измеряемые сигналы и повышает точность измерений.
Плата PCI-1800LU CR предназначена для использования в системах контроля и автоматизации, где требуется высокоточная обработка аналоговых и цифровых сигналов. Она идеально подходит для применения в промышленной автоматизации, системах мониторинга, испытательных стендах и других областях, где необходима интеграция с различным оборудованием. Совместимость с операционными системами Windows и Linux, а также поддержка популярных сред разработки, таких как Visual C++, Visual Basic, Delphi и LabVIEW, обеспечивают гибкость при разработке программного обеспечения и интеграции с существующими системами.
Среди преимуществ платы PCI-1800LU CR можно отметить:
- Высокую точность и скорость обработки сигналов благодаря 12-битному АЦП и частоте дискретизации до 330 кГц.
- Гибкость в работе с различными диапазонами входных и выходных сигналов, что расширяет возможности применения.
- Совместимость с широким спектром операционных систем и сред разработки, что упрощает интеграцию в существующие системы.
- Надёжность и долговечность, обеспеченные качественными компонентами и продуманной конструкцией.
Эти характеристики делают плату PCI-1800LU CR эффективным решением для задач, требующих точного и быстрого сбора и обработки данных в промышленных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1, 2, 4, 8 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 16384 |
| Температурный дрейф нуля | ±2 ppm/°C |
| Габаритные размеры, мм | 200 x 105 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 330 кГц |
| Количество каналов АЦП | 8 16 16/8 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.625 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±2.5 В ±1.25 В 0 ~ 1 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
