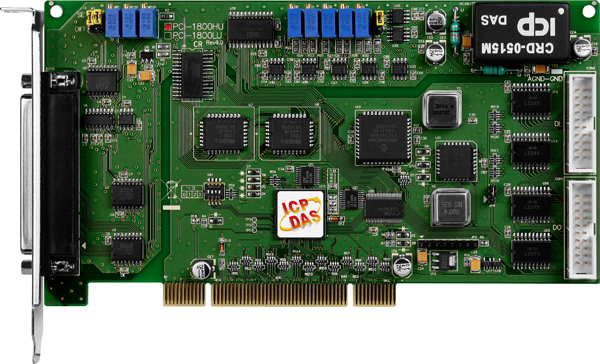

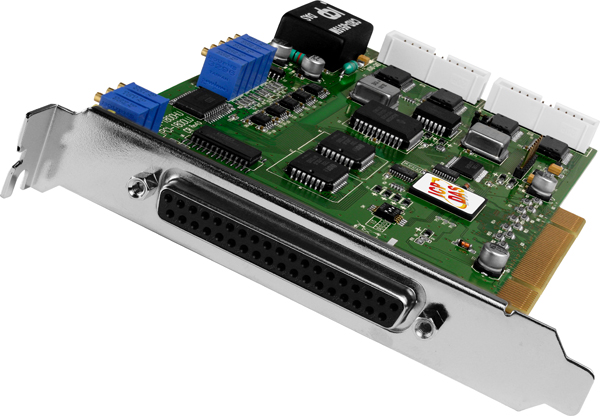

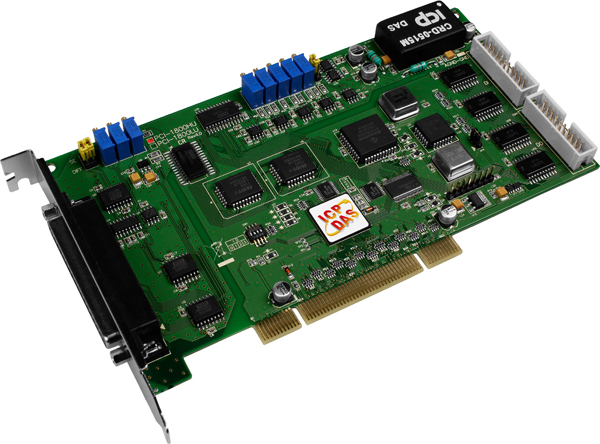

Плата PCI-1800HU CR от компании ICP DAS представляет собой многофункциональный адаптер Universal PCI, предназначенный для высокоточных измерений и управления в промышленных системах автоматизации. Она оснащена 16 каналами аналогового ввода с разрешением 12 бит, 2 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что обеспечивает гибкость и универсальность при решении различных задач.
Ключевые технические особенности платы PCI-1800HU CR включают:
- Аналоговый ввод: 16 каналов с разрешением 12 бит и частотой дискретизации до 44 кГц. Возможность выбора диапазонов входных сигналов, включая ±0,5 В, ±1 В, ±5 В, ±10 В, 0–10 В и другие, а также поддержка биполярного и однополярного ввода.
- Аналоговый вывод: 2 канала с разрешением 12 бит и диапазонами выходных сигналов ±5 В и ±10 В. Скорость изменения выходного сигнала составляет 8,33 В/мкс, что обеспечивает высокую точность и быстродействие.
- Дискретный ввод/вывод: 16 каналов дискретного ввода и 16 каналов дискретного вывода с уровнем логического 0 от 0 до 0,4 В и логического 1 от 2 до 5 В. Максимальный выходной ток составляет 0,8 мА при 2 В.
- Счетчик/таймер: 1 канал с максимальным разрешением 16 бит и частотой до 10 кГц, что позволяет точно измерять частоту и импульсы.
- Буфер FIFO: Размер 16 384 кБайт обеспечивает эффективное буферизование данных при высокоскоростных измерениях.
- Температурный дрейф нуля: ±2 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Энергопотребление: 300 мА при 5 В, что соответствует стандартам энергосбережения.
- Габаритные размеры: 200 x 105 мм, что обеспечивает удобство монтажа в стандартные корпуса компьютеров.
Плата PCI-1800HU CR предназначена для использования в системах контроля и автоматизации, где требуется высокоточная обработка аналоговых и цифровых сигналов. Она идеально подходит для применения в промышленной автоматизации, системах мониторинга, испытательных стендах и других областях, где необходима надежная и точная обработка данных.
Преимущества платы PCI-1800HU CR включают:
- Гибкость конфигурации: Возможность выбора различных диапазонов входных и выходных сигналов, а также режимов ввода (биполярный и однополярный) позволяет адаптировать плату под конкретные требования приложения.
- Высокая точность: Разрешение 12 бит и низкий температурный дрейф обеспечивают стабильность и точность измерений в различных условиях эксплуатации.
- Совместимость: Плата поддерживает операционные системы Linux kernel 2.6, Windows XP, Windows 7 и Windows Vista, а также интегрируется с популярными средами разработки, такими как VC, VB, Delphi, BCB и LabVIEW, что упрощает процесс разработки и внедрения.
- Эффективность: Размер буфера FIFO и высокая частота дискретизации позволяют эффективно обрабатывать большие объемы данных, что повышает общую производительность системы.
Плата PCI-1800HU CR от ICP DAS является надежным и высокоточным решением для профессионалов, работающих в области промышленной автоматизации и контроля, обеспечивая гибкость, точность и эффективность при решении задач различной сложности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 16384 |
| Температурный дрейф нуля | ±2 ppm/°C |
| Габаритные размеры, мм | 200 x 105 |
| Потребление тока | 300 мА @ 5 В |
| Частота отклика | 2 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 44 кГц |
| Количество каналов АЦП | 8 16 16/8 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип каналов аналогового ввода | 16 потенциальных или 8 дифференциальных |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±1 В 0 ~ 1 В Bipolar: ±10 В, ±5 В, ±1 В, ±-0.5 В, ±0.1 В, ±0.05 В, ±0.01 В, ±0.005 В Unipolar: 0~10 В, 0~1 В, 0~0.1 В, 0~0.01 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 1 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
