Плата PCI-1800HU/S CR PCI-1800H with DB-8225 daughter board, Cable

Артикул: PCI-1800HU/S CR
Характеристики
Полное наименование:
—
Плата PCI-1800HU/S CR PCI-1800H with DB-8225 daughter board, Cable
Срок гарантии
—
12 мес.
397 611 тенге/шт
Варианты цен
397 611 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

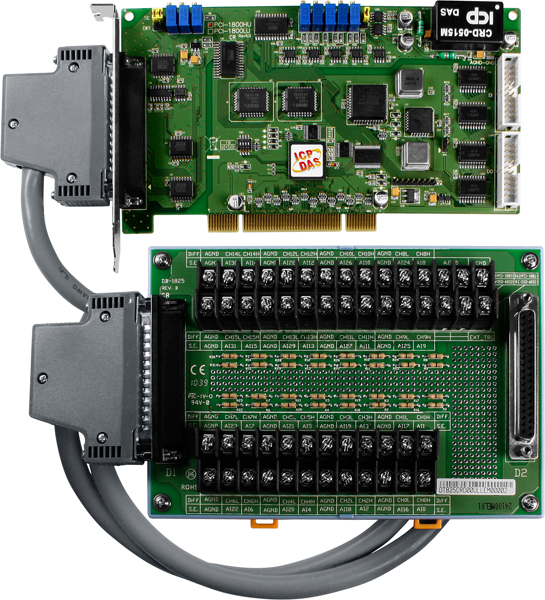

Плата PCI-1800HU/S CR от компании ICP DAS представляет собой многофункциональный адаптер Universal PCI, предназначенный для расширения возможностей ввода-вывода в промышленных системах автоматизации и контроля. В комплект входят дочерняя плата DB-8225 и кабель CA-3710 D-Sub, обеспечивающие удобство подключения и монтажа.

Ключевые технические особенности устройства включают:

  • Аналоговый ввод: 16 потенциальных или 8 дифференциальных каналов с разрешением 12 бит и частотой дискретизации до 44 кГц. Диапазоны входных сигналов варьируются от ±0,005 В до ±10 В, включая однополярные и биполярные режимы.
  • Аналоговый вывод: 2 канала с разрешением 12 бит и диапазоном выходных сигналов ±5 В и ±10 В.
  • Цифровой ввод: 16 каналов с уровнями логического 0 (0–0,4 В) и логического 1 (2–5 В), а также 3 канала для измерения частоты/импульсов с максимальной частотой 10 кГц и 16-битным разрешением счетчика.
  • Цифровой вывод: 16 каналов с выходным напряжением 0–5 В и максимальным выходным током 0,8 мА.
  • Буфер FIFO: Размер 16 384 кБайт, обеспечивающий эффективную обработку данных при высоких скоростях.
  • Частота тактовых импульсов: 8 МГц, обеспечивающая быструю обработку сигналов.
  • Температурный дрейф нуля: ±2 ppm/°C, что гарантирует стабильность измерений в различных температурных условиях.
  • Габаритные размеры: 200 x 105 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров.
  • Потребление тока: 300 мА при +5 В, что соответствует стандартным требованиям для PCI-устройств.

Плата PCI-1800HU/S CR предназначена для использования в системах контроля и автоматизации различных промышленных процессов, включая сбор и обработку данных с датчиков, управление исполнительными механизмами и мониторинг состояния оборудования. Она идеально подходит для применения в таких областях, как промышленная автоматизация, системы управления зданием, испытательное оборудование и другие сферы, требующие надежного и точного ввода-вывода сигналов.

Преимущества использования платы PCI-1800HU/S CR включают:

  • Гибкость конфигурации: Возможность выбора между потенциальными и дифференциальными каналами аналогового ввода, а также настройка диапазонов входных и выходных сигналов под конкретные задачи.
  • Высокая точность: Разрешение 12 бит и точность АЦП ±0,01% при 25°C, обеспечивающие надежные измерения.
  • Совместимость: Поддержка различных операционных систем, включая Linux и Windows, а также предоставление программных библиотек и примеров для популярных языков программирования, таких как C++, Delphi, LabVIEW, VB и VC, что облегчает интеграцию в существующие системы.
  • Надежность: Компактные размеры и низкое потребление энергии делают плату подходящей для использования в промышленных условиях с ограниченным пространством и требованиями к энергопотреблению.

Плата PCI-1800HU/S CR от ICP DAS является надежным и эффективным решением для расширения возможностей ввода-вывода в промышленных системах, обеспечивая высокую точность, гибкость конфигурации и совместимость с различными операционными системами и языками программирования.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 16
Программируемое усиление АЦП 0.5, 1, 5, 10, 50, 100, 500, 1000
Совместимость каналов 5 В/TTL
Биполярный ввод Да
Однополярный ввод Да
Частота тактовых импульсов, МГц 8
Размер буфера FIFO, кБайт 16384
Температурный дрейф нуля ±2 ppm/°C
Габаритные размеры, мм 200 x 105
Потребление тока 300 мА при +5 В
Частота отклика 2 МГц
Нагрузочная способность выходов Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В
Количество неизолированных каналов дискретного ввода 16
Количество неизолированных каналов дискретного вывода 16
Частота дискретизации 44 кГц
Количество каналов АЦП 8
16
16/8
Разрешение АЦП 12 бит
Точность АЦП ±0.01% при 25°C, ±10 В
Входное сопротивление 10 МОм
Диапазон входных сигналов по напряжению ±0.5 В
±0.1 В
±0.05 В
±0.01 В
±0.005 В
0 ~ 0.1 В
0 ~ 0.01 В
0 ~ 10 В
±5 В
±10 В
±1 В
0 ~ 1 В
Разрешение АЦП, бит 12
Количество каналов ЦАП 2
Разрешение ЦАП 12 бит
Диапазон выходных сигналов по напряжению ±5 В
±10 В
Скорость изменения выходного сигнала 8.33 В/мкс
Точность ЦАП ±0.06% при 25°C, ±10 В
±0.06%
Тип компьютерной шины Universal PCI
Дочерняя плата Да
Количество каналов таймера/счётчика 3
Максимальное разрешение счетчика 16 бит
Эталонные часы Внутренние, 8 МГц
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного ввода 16
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
Количество каналов дискретного вывода 16
