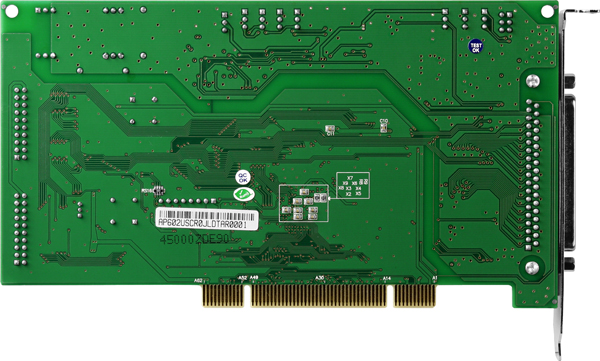

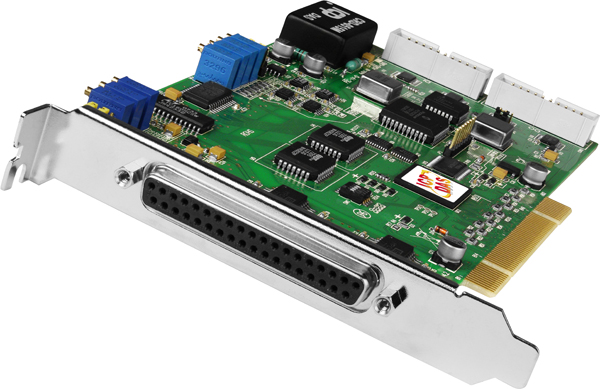

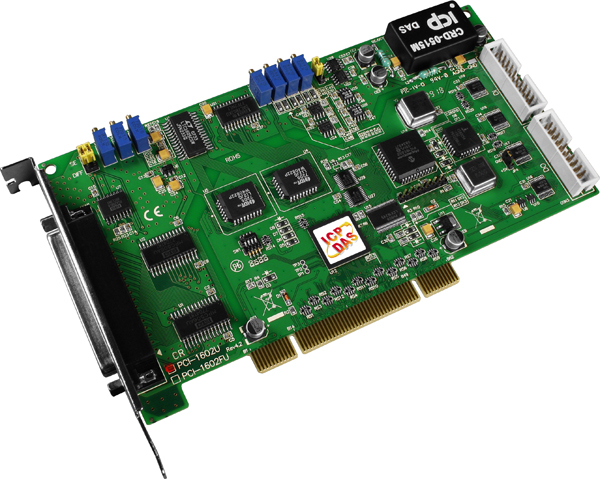

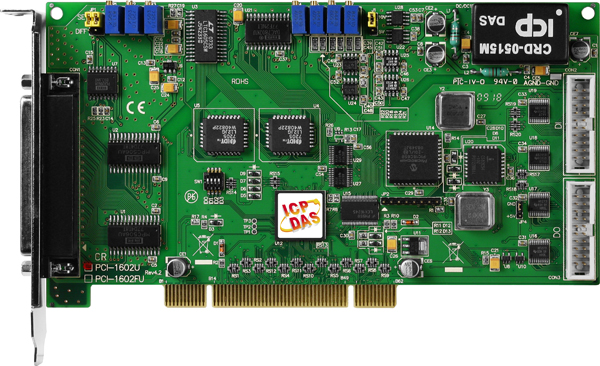

Плата PCI-1602U CR от ICP DAS представляет собой многофункциональную карту расширения для компьютеров с интерфейсом Universal PCI, предназначенную для высокоскоростного сбора и обработки данных. Она оснащена 32 каналами аналогового ввода с разрешением 16 бит и максимальной частотой дискретизации 100 кС/с, что обеспечивает точное и быстрое измерение сигналов. Встроенный контроллер MagicScan позволяет эффективно управлять многоканальными измерениями, а 8-канальный аппаратный буфер FIFO с размером 8 К слов ускоряет передачу данных и снижает нагрузку на процессор.
Для аналогового ввода доступны диапазоны напряжений ±1,25 В, ±2,5 В, ±5 В и ±10 В, с возможностью программируемого усиления (1, 2, 4, 8), что позволяет адаптировать карту под различные типы сигналов. Точность АЦП составляет ±0,01% от полного диапазона при 25°C, что гарантирует высокую достоверность измерений. Для аналогового вывода предусмотрены два канала с разрешением 12 бит и диапазонами ±5 В и ±10 В, обеспечивая гибкость при формировании выходных сигналов.
Цифровые входы и выходы работают с уровнями 5 В/TTL, что обеспечивает совместимость с широким спектром цифровых устройств. Входы имеют защиту от перенапряжения до ±35 В, что повышает надежность эксплуатации. Для таймеров/счетчиков предусмотрены три канала с разрешением 16 бит и максимальной частотой входного сигнала 10 МГц, что расширяет возможности по измерению времени и частоты.
Плата PCI-1602U CR совместима с компьютерами, оснащенными слотами Universal PCI (3,3 В/5 В), и поддерживает различные операционные системы, включая Windows и Linux. Это позволяет интегрировать карту в существующие системы автоматизации и сбора данных без необходимости значительных изменений в программном обеспечении. Компактные габариты (188 x 105 x 22 мм) и низкое потребление тока (300 мА при +5 В) делают установку и эксплуатацию платы удобными и экономичными.
Преимущества использования платы PCI-1602U CR включают:
- Высокоскоростной сбор данных с 32 каналами аналогового ввода и частотой дискретизации до 100 кС/с.
- Гибкость в настройке диапазонов и усиления для аналоговых сигналов.
- Надежность цифровых входов и выходов с защитой от перенапряжения.
- Совместимость с различными операционными системами и существующими системами автоматизации.
- Компактные размеры и низкое энергопотребление для удобства установки и эксплуатации.
Эта плата идеально подходит для применения в системах мониторинга и управления процессами, анализа вибраций, генерации цифровых паттернов и других задачах, требующих высокоскоростного сбора и обработки данных. Ее возможности и характеристики делают ее надежным выбором для профессионалов, стремящихся к эффективному решению задач в области автоматизации и измерений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 16384 |
| Программируемое усиление АЦП | 1, 2, 4, 8 |
| Температурный дрейф нуля | ±2 ppm/°C |
| Габаритные размеры, мм | 188 x 105 x 22 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 3 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 100 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Разрешение АЦП, бит | 16 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
